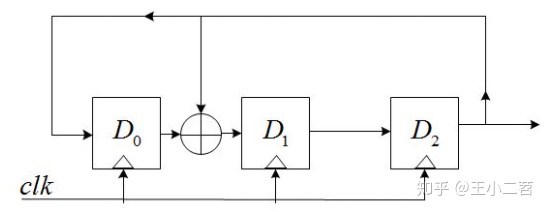

线性反馈移位寄存器（LFSR）结构如下，此为三位移位寄存器，D0，D1，D2有一个初始值，称为seed，随着时钟信号的到来，D0，D1，D2的值会发生变化，总共有2^3 – 1 = 7种状态，全零状态是不包括的。
D2的输出连接到D0的输入，D0的输出与D2的输出进行异或运算后输入到D1，计算方法如下：
D2=D1
D1=D2out ⊕ D0out
D0=D2out
下面编写verilog代码实现这个LFSR
1. module LFSR_prj(
2.
3. input clk,
4. input rst_n,
5.
6. input[2:0] seed,
7. input load,
8. output reg[2:0] code
9. );
10.
11. always@(posedge clk, negedge rst_n)
12. if(!rst_n)
13. code <= 3'd0;
14. else if(load)
15. code <= seed;
16. else begin
17. code[2] <= code[1];
18. code[1] <= code[2] ^ code[0];
19. code[0] <= code[2];
20. end
21.
22. endmodule
仿真波形如下：

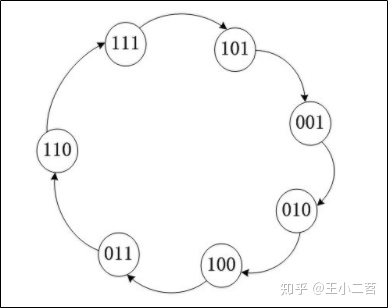

状态转移图如下：
利用LFSR可以产生伪随机数，例如给定一个初始值（seed），就可以产生一组随机数。此外，LFSR与CRC校验也有一定的关系，在后面的笔记会有介绍。
