Recharts 是一款图表处理的类库，利用 React 的特性，重新定义了图表的配置和组合方式，大大地提高了图表自定义样式的灵活度。本文记录了使用 Recharts 结合 SVG 开发自定义样式图表的踩坑历程。

背景

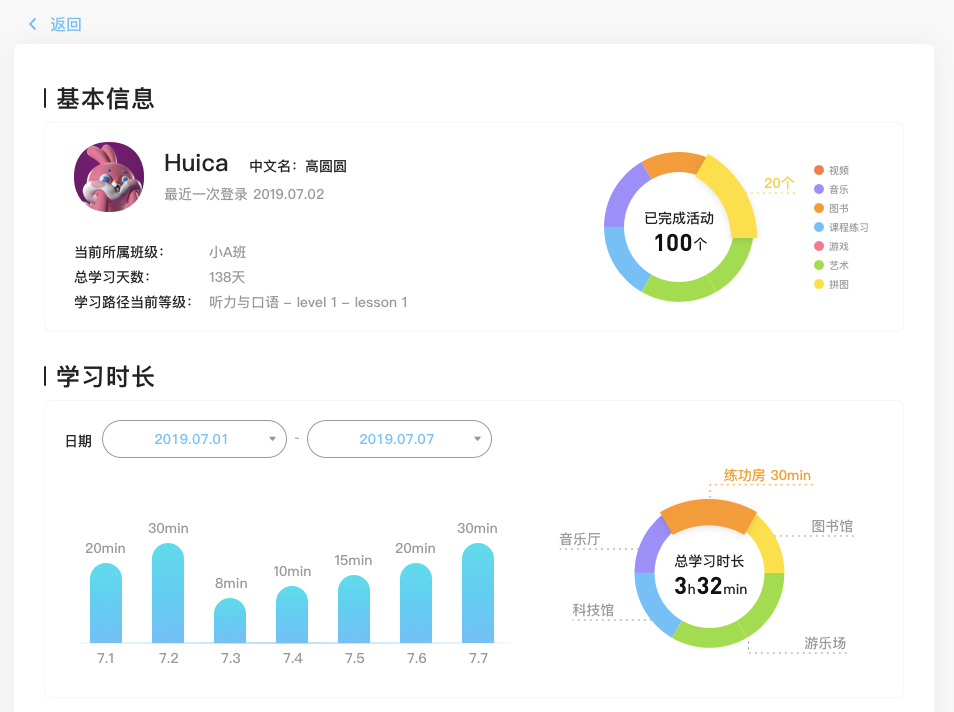

ABCmouse 学校版为老师们提供了孩子学习情况反馈的模块，其中有一部分数据需要以图表的方式直观展示。

这也涉足到了数据可视化的领域。这个领域细节繁多，靠个人力量难以考虑周全，便需要依赖第三方组件库。结合这一个需求，在数据可视化组件库的选择上，主要考虑两点：

支持 React
支持灵活自定义样式

经过一番调研，选择用 Recharts^[1] 实现上述的图表。

1. 关于 Recharts

Recharts 是一个处理图表的类库，re 的含义除了 "React" 外，还代表 "Redifined"，重新定义图表各元素的组合和配置的方式。它基于 React 和 D3 构建，具有以下特点：

声明式的标签，让写图表和写 HTML 一样简单
贴近原生 SVG 的配置项，让配置项更加自然
接口式的 API，解决各种个性化的需求

下面是一个输出的例子，Recharts 的代码也十分地简洁明了，避免了新学习一套配置和 API 带来的额外负担。

520} height={280} data={data}><XAxisdataKey="scene" tickLine={false}axisLine={{ stroke: "#5dc1fb" }} tick={{ fill: "#999" }}
  /><BardataKey="time" isAnimationActive={!isEmpty}fill="#8884d8" barSize={32}shape={<CustomBar />}
    label={<CustomLabel />}
  >
    {data.map((entry, index) => (<Cell key={index.toString()} />
    ))}Bar>BarChart>

可以说一个个痛点都被它戳中了，更具体的介绍可以参考作者的介绍文章：组件化可视化图表 - Recharts^[2]。

本文接下来的部分，记录使用它在实现饼图与条形图中，遇到的细节问题和实现的过程。

2. 饼图的实现

如图，这里的饼图的圆环部分，使用了 PieChart 组件，中间的文字和图例则直接使用 HTML 渲染，不依赖 Recharts。

这里简单地介绍一下 Recharts 实现放大的圆环部分、引导线和 Label 的过程，为你带来一个对 Recharts 直观印象。

2.1 实现圆环部分放大

Recharts 提供的 Pie 组件可以实现基本的圆环部分。需要自定义颜色的情况下，通过 Cell 组件把饼图每一份的颜色传入。

480} height={400}><Pie data={data} dataKey="value"cx={200} cy={200}innerRadius={58} outerRadius={80} paddingAngle={0}fill="#a08bff" stroke="none"
  >
    {data.map((entry, index) => (<Cell key={`cell-${index}`} fill={entry.color} />
    ))}Pie>PieChart>

得到圆环：

接下来需要实现一个鼠标 Hover 状态下，放大鼠标对应的 Sector、再显示虚线引导线和 label 的效果。

参考官网例子^[3]，实现 Hover 状态下放大的 Sector，提供了一个 ActiveShape 属性，往里面传入一个自定义的 React 组件，重新渲染需要的那一份，然后再传入一个 activeIndex 指明哪一份需要重新渲染，另外还需要一个 onMouseEnter 函数，更新 activeIndex。

  activeIndex={this.state.activeIndex}
  activeShape={renderActiveShape}
  data={data} dataKey="value" cx={200} cy={200}
  innerRadius={58} outerRadius={80} paddingAngle={0}
  fill="#a08bff" stroke="none"
  onMouseEnter={this.onPieEnter}
>
  {data.map((entry, index) => (
    <Cell key={`cell-${index}`} fill={entry.color} />
  ))}Pie>

renderActiveShape 的实现，首先返回一个内径更小，外径更大的 Sector 。根据 render 函数返回的信息填充到 Sector 组件上，cx, cy 为 Sector 所在圆环对应圆心的坐标。

function renderActiveShape(props) {
  const innerOffset = 2; // 内缩
  const outerOffset = 4; // 外扩
  const {
    cx, cy, innerRadius, outerRadius, startAngle, endAngle, fill
  } = props;
  return (
    <Sectorcx={cx} cy={cy}innerRadius={innerRadius - innerOffset}outerRadius={outerRadius + outerOffset}startAngle={startAngle} endAngle={endAngle}fill={fill}
    />
  );
}

完成圆环部分放大的效果：

2.2 实现引导线和标签

找了一圈 Recharts 的文档没有发现引导线的组件，官网例子的引导线是一段嵌套了 svg 元素的代码，作者在做这个需求之前还没仔细研究过 svg 图形。怎么办呢？学！

开始一波网上冲浪，找到了 MDN 的 SVG 教程^[4]，过了一遍，有了个基础印象。在引导线的实现上用了元素。

2.2.1 关于元素

元素提供一个名为 d 属性，意思是 "Path Data"，包含了路径的所有数据，数据的格式是一系列的命令，和命令所需要的参数序列。命令与参数之间用空白字符分开。

简单梳理一下文档中涉及的基本命令和接受的参数：

M x y 画笔移动到 (x, y)，作为起点
L x y 画一条直线到 (x, y)
H x 	水平划线到横坐标 x
V y   水平划线到纵坐标 y
Z     闭合路径回到起点(用于创建一个形状)

它还可以画贝塞尔曲线和弧形，用到下方的命令：

C x1 y1, x2 y2, x y   三次贝塞尔曲线
Q x1 y1, x y          二次贝塞尔曲线
A rx ry x-axis-rotation large-arc-flag sweep-flag x y 绘制弧形

关于 d 属性，本文涉及到的命令都已经列出来了，这里不再赘述。

还提供了 stroke 和 fill 属性，分别对应着边框和填充的颜色，path 本质上是一个闭合路径形成的形状，我们画的图本质上属于边框，因此颜色设置上也是需要用 stroke 来做，具体参考 MDN 关于 Stroke 和 Fill 的介绍^[5]。

设计同学需要虚线的引导线，SVG 提供了 stroke-dasharray 实现这个需求，它接受一组逗号分隔的数字，这个数字代表着线长和空白的长度的组合。

到这里，绘制图形需要的原料基本梳理清楚了。

2.2.2 生成 Path Data

我们的目标是在 renderShapeData 里输出一个这样的 Sector + 引导线 + Label，需要通过接收原本只交给 Sector 的输入，自己生成相应的绘图数据 d。观察发现我们需要一个先往外延伸一段，再往水平方向折过去的折线。也就是说我们需要确定一个起点，一个中间偏折的参考点，还有最后的终点。配合边框的颜色样式，我们可以得到如下代码。 (这是上述官网的 renderActiveShape 例子的实现思路，我这里做的也是理解和修改的工作)

  d={`M${sx},${sy}
      L${mx},${my}
      L${ex},${ey}`}
  stroke={fill}
  strokeDasharray="1,3"
  fill="none"
/>

确立三个点的坐标不难，首先需要确定渲染 activeShape 时的 props 各个属性在图形中的含义，这里用到的有：

const {
  cx, cy, innerRadius, outerRadius, startAngle, endAngle, midAngle,
  fill, value, name
} = props;

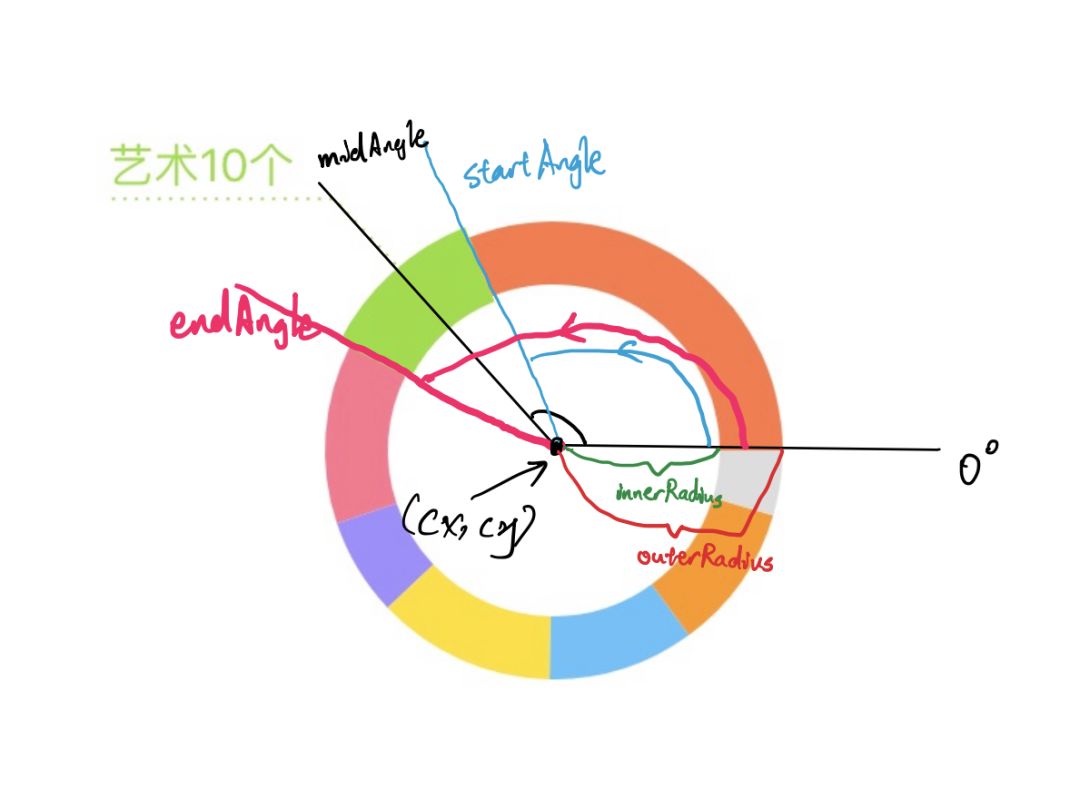

涉及到的圆心坐标、角度、半径等参数的含义如图：

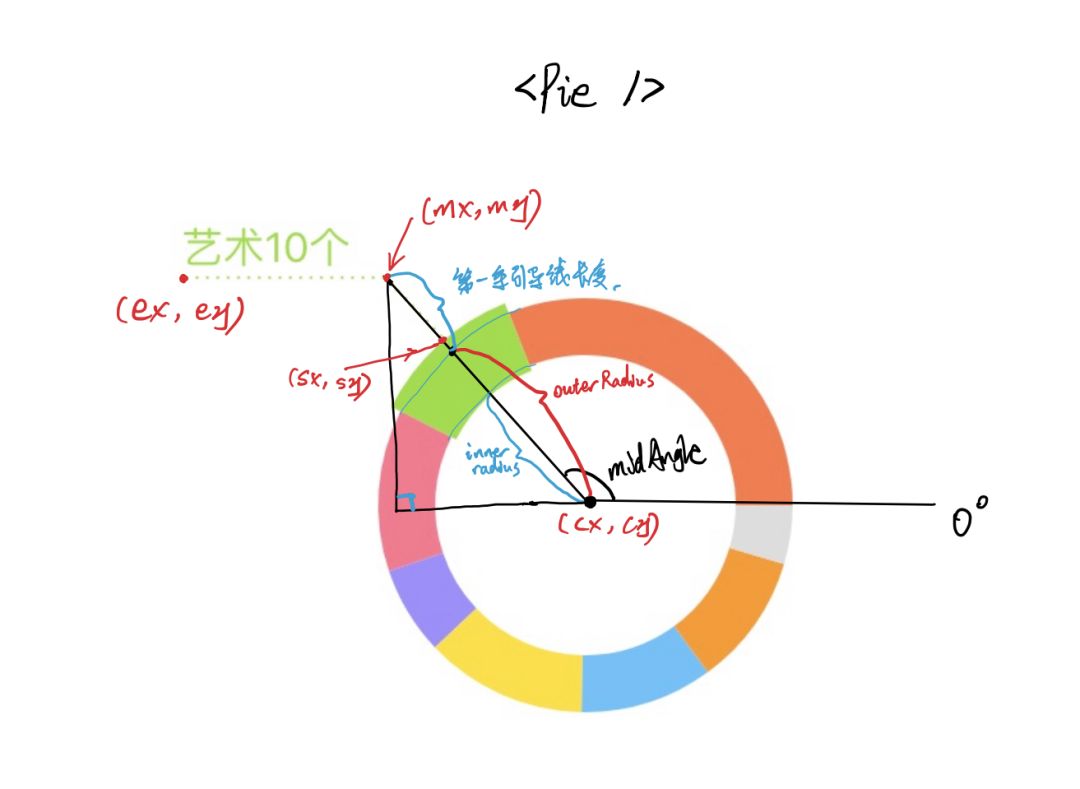

这不就是初中学过的「直角三角形」吗？用三角函数可以很快把三个点的坐标分别计算出来。

接下来把这一切转换成代码的表达。需要考虑角度弧度转换、方向等问题。

const RADIAN = Math.PI / 180;
const innerOffset = 2; // 内缩
const outerOffset = 4; // 外扩
const {
  cx, cy, midAngle, innerRadius, outerRadius, startAngle, endAngle,
  fill, value, name,
} = props;
const sin = Math.sin(-RADIAN * midAngle);
const cos = Math.cos(-RADIAN * midAngle);
const sx = cx + (outerRadius - innerOffset) * cos;
const sy = cy + (outerRadius + outerOffset) * sin;
const mx = cx + (outerRadius + outerOffset + 30) * cos;
const my = cy + (outerRadius + outerOffset + 35) * sin;
const ex = mx + (cos >= 0 ? 1 : -1) * 80;
const ey = my;

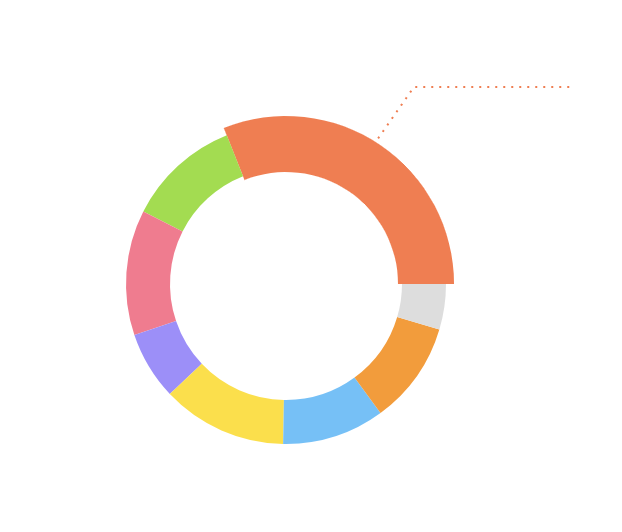

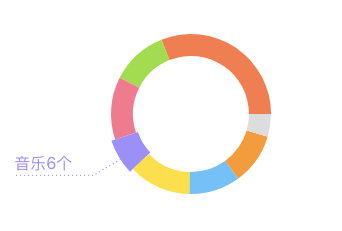

这时我们渲染出了想要的引导线：

2.2.3 label 的生成

这一步比较简单，用 SVG 的元素处理就好，把上一步引导线用的 (ex, ey) 作为文字的起始坐标，再考虑一下 textAnchor 保证对齐方向即可。

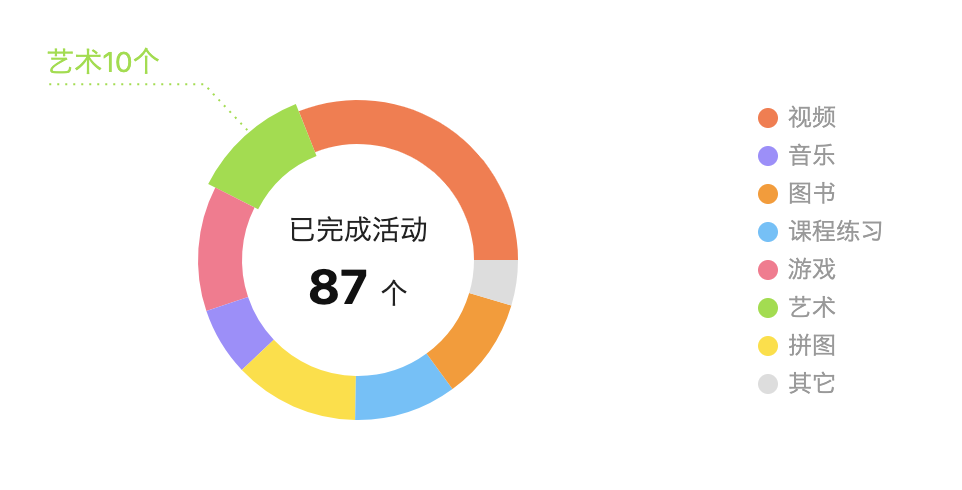

最终的饼图效果。

3. 条形图的实现

如图，这里我们需要做这样的一个条形图，涉及到的元素有两块，X轴、一系列的柱子，各一个 React 组件。

520} height={280} data={data}><XAxisdataKey="scene" tickLine={false}axisLine={{ stroke: "#5dc1fb" }}tick={{ fill: "#999" }}
  /><Bar dataKey="time" fill="#8884d8" barSize={32} />BarChart>

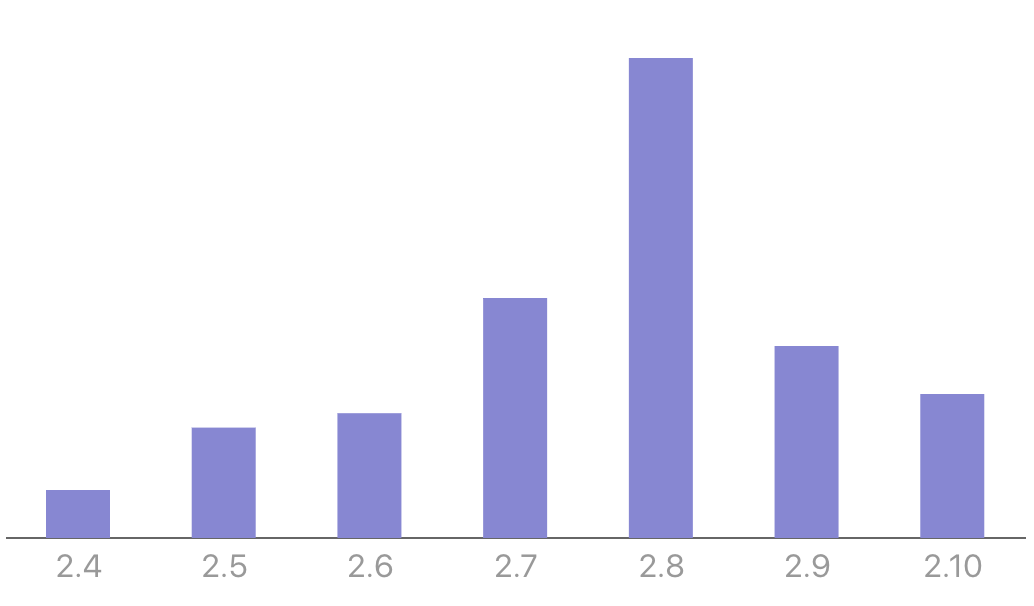

得到如下效果：

到了这一步，我们距离最终目标还差条形图的标签，渐变和圆角的顶部。

3.1 渐变的实现

首先我们解决渐变的问题，查找MDN 关于渐变的文档^[6]，发现实现其实很简单，只需要往元素插入一个节点，然后再在需要应用渐变的元素的 fill 属性(填充)设为 url(#渐变节点的id属性值) 即可。

Recharts 文档没有说到元素，看 SVG 里面所有渐变、CSS 等定义都集中在了文件开头的里面。脑洞：我直接在组件里面写是否能出现在最终生成的里面呢？试着写了下，还真可以！说明这个脑洞是可行的。

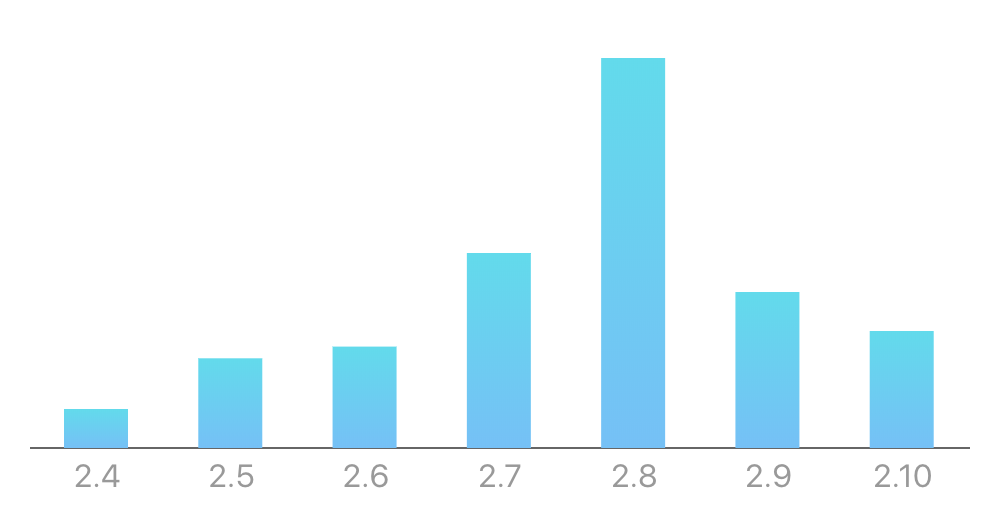

看，加入渐变后的 JSX 代码，还是那么简洁：

  width={520}
  height={280}
  data={data}
>

      dataKey="scene"
    tickLine={false}
    axisLine={{ stroke: "#5dc1fb" }}
    tick={{ fill: "#999" }}
  />
  ...

So easy~

3.2 顶部改为圆角

接下来我们实现圆角的顶部，它本质上是一个封闭的，我们只需要画一个顶部为圆角的矩形就可以了。

这里我们用到组件提供的 shape 属性，传入一个自定义组件处理。

  dataKey="time"
  fill="url(#abc-bar-gradient)"
  barSize={32}
  shape={}
/>

接下来我们的关注点和精力都放在如何实现这个上，填充 fill 就用上级继承过来的，核心的问题在于如何计算这个 d。

实现代码如下，搞清楚 x, y, width, height 的含义以后，一切都变得十分简单。

function CustomBar(props) {
  const { fill, x, y, width, height } = props;
  const radius = width / 2;
  const d = `M${x},${y + height}
    L${x},${y + radius}
    A${radius},${radius} 0 0 1 ${x + width},${y + radius}
    L${x + width},${y + height}
    Z`;

  return (
    <path d={d} stroke="none" fill={fill} />
  );
}

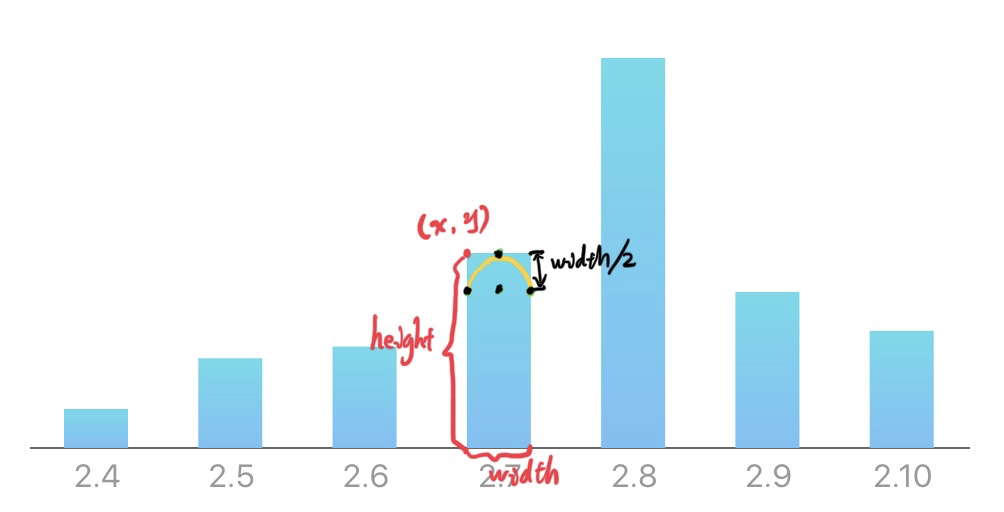

(x, y) 指的是柱子左上角的坐标。

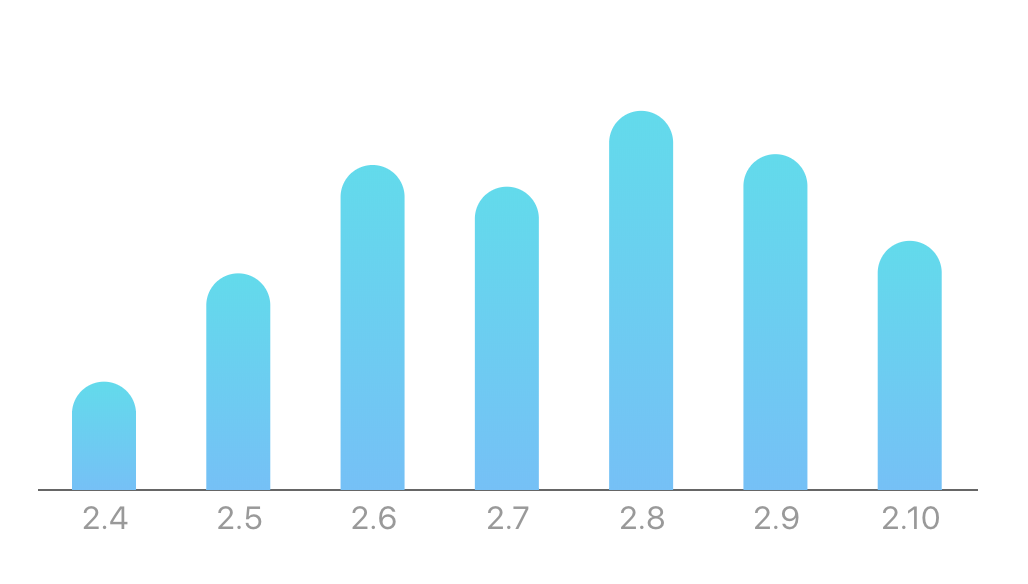

加上圆角后的效果:

3.3 设置剪切

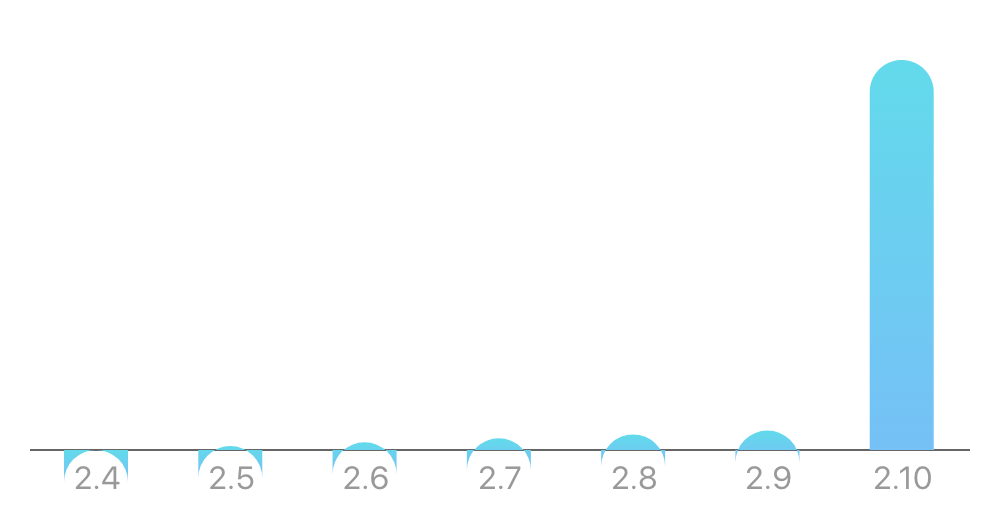

上面的实现是数据比较均衡的情况，当数据差异悬殊的情况下，便暴露出一个让人心态炸裂的问题，不多说，看下图。

我们想实现一个圆角矩形，但 (x, y) 实际上是位于半圆的左边空白部分的左上角。当这个点太接近坐标轴，加上圆角半径以后，圆角的起点的纵坐标便超出范围，导致了这种诡异的情况。能不能把它隐藏起来呢？

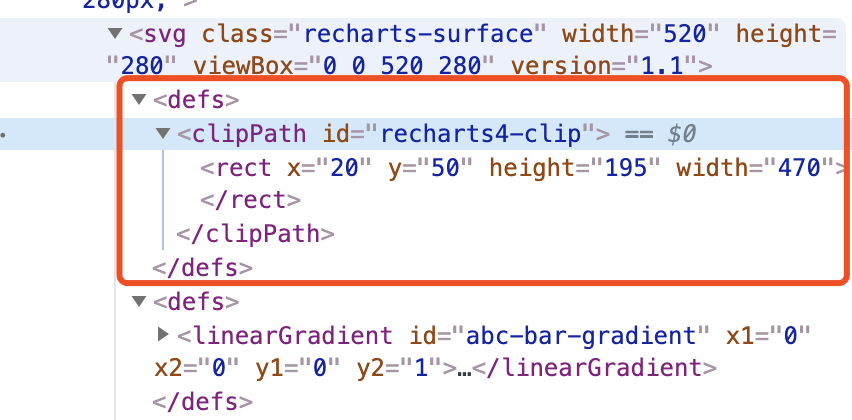

怎么能不可以！继续网上冲浪，找到 SVG 的剪切功能^[7]，恰好 recharts 生成的 SVG 也有元素的存在，想必作者有考虑过这一点。

也就是说，我直接在柱子里面引用这里带的 clipPath 就好了，但它的前缀带着一个仿佛是个 id，这个 id 看起来似乎是全局统一自增的。怎么获取到确切的 id 呢？

深入 recharts 源码，找到了这里提到的 clipPath 的 id 的定义^[8]，原来我们需要在最外层的传入一个固定的 id 属性。

  width={520}
  height={280}
  data={data}
  id={uniqueId}
>
  ...
</BarChart>

往里面渲染的传入一个带着一个我们可控的 id 组合之后得到的 clipPath，问题解决。

function CustomBar(props) {
  const { fill, x, y, width, height } = props;
  const radius = width / 2;
  const d = `M${x},${y + height}
    L${x},${y + radius}
    A${radius},${radius} 0 0 1 ${x + width},${y + radius}
    L${x + width},${y + height}
    Z`;

  return (
    <path d={d} stroke="none" fill={fill}clipPath={`url(#${uniqueId}-clip)`}
    />
  );
}

3.4 Label 的实现

同样的思路，我们直接在组件提供的 label 属性定义一个组件。

  isAnimationActive={!isEmpty}
  dataKey="time"
  fill="url(#abc-bar-gradient)"
  barSize={32}
  shape={}
  label={}
/>

代码与修改思路也类似，有问题用 DevTools 跟踪一波，再给文字自定义格式化一下(这里抽象成了 getStudyTime 函数)。

function CustomLabel(props) {
  const { x, y, width, height, value } = props;
  return (
    <textx={x + width / 2 - 1} y={y - 10}width={width} height={height}fill="#999"className="recharts-text recharts-label"textAnchor="middle"
    >
      {getStudyTime(value)}text>
  );
};

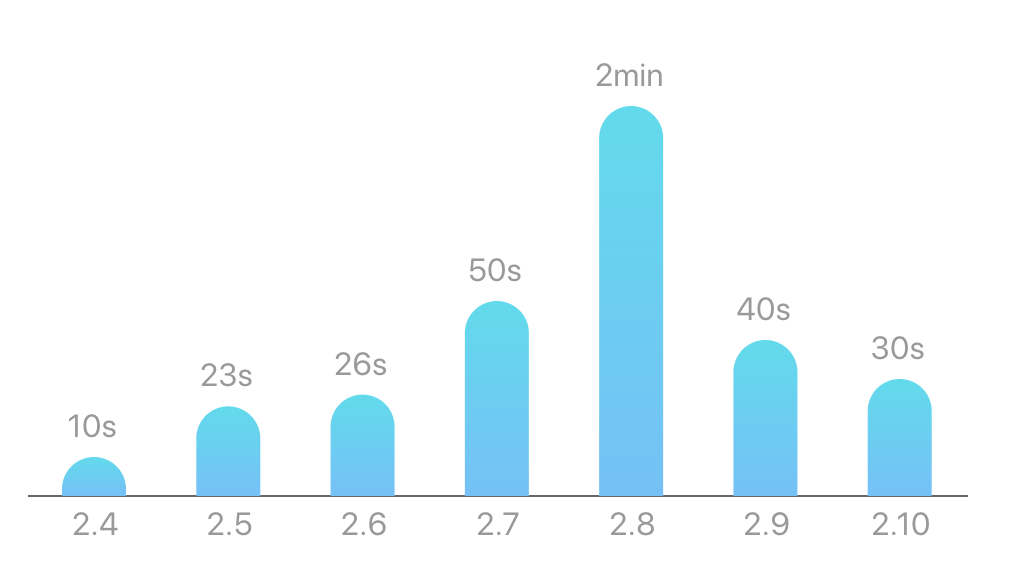

3.5 最终效果

总结与感想

关于 SVG 与 React

在做这个需求时也开始直接入门了 SVG，掌握了新的一门控制视觉展示的技术，满满的收获～

React 直接渲染 SVG 也进一步打开了我的眼界，原来她不仅可以渲染 HTML 元素，也可以直接撸 SVG，在实现了适配层的情况下，我们还可以搞 canvas、Native 渲染，甚至嵌入式设备的液晶屏也可以用^[9]。通过 React 实现一套代码在不同的平台上构造许多复杂的 UI 逻辑，让我实实在在地感受到了这样的抽象的威力所在。

“抽象”与图表框架的选型

假期看了 SICP 课程^[10]，它讨论了许多关于“抽象”的话题。我们为一些复杂的事情建立抽象屏障，避免了我们的精力被各种重复的琐事给占据。

抽象的目的在于隐藏背后的复杂，创造抽象屏障的本质上也同时创造出一种新的沟通方式，某种意义上可以说是一种“语言”。

让人新把握一门“语言”实际会给人带来负担，但一般情况下我们察觉不到。当这样的抽象复杂到了一定程度，这样的负担便开始显现出来。往往我们的需求并不能被一层抽象满足，而经常去跨越一层层的抽象屏障。

跨越多层抽象屏障，也就意味着需要同时把握更多的“语言”以及它们之间的千丝万缕关系，导致复杂度大大增加，无形中就带来了许多的坑。

想以抽象的方式去概括复杂的现实，设计上必然会有所侧重。这是个矛盾的问题，类似 ECharts 这样侧重于简单配置的图表可视化组件，如果尝试去做精细的定制改造，难度将会非常大；Recharts 更侧重于定制化，它为我们提供了能直接触及到最终 UI 展现的方式，借助于 React，定制的过程也足够简单。我们做组件库选型的时候，得考虑目标在不同维度之下的比较和权衡，根据需求在其中的侧重之处，做最合适的选择。
