第一部分 变频空调产品型号简介
一、直流变频挂机产品
KFR-26、35GW/BP2Y-N …2019年开发
KFR-26、35GW/BP2N1Y-W … 2019年开发
注：N、W型直流变频挂机使用的是美的自主开发的IR电控方案。
KFR-26、35GW/BP2Y-M … … …2019年开发
KFR-26、35GW/BP2Y-E … … …2019年开发
KFR-26、35GW/BP3Y-C … … …2019年开发
注：E、M、C型直流变频挂机使用的也是美的自主开发的IR电控方案，其中C型机是全直流高档机。
KFR-26、35GW/BP2Y-H … … …2009年开发
KFR-26、35GW/BP2Y-F … … …2009年开发
KFR-26、35GW/BP3Y-I … … …2009年开发
KFR-26、35GW/BP2Y-G … … …2009年开发
注：09年开发的机型，首次推出了低频10Hz运行技术，G型机为宽频超高频技术。
第二部分 变频空调基本原理
一、变频电控基本原理
相对常规定频机来说，变频机的电控多了室外电控部分和室内外电控的通信部分。所以变频机的电控更为复杂，且电控的重点集中在室外电控。

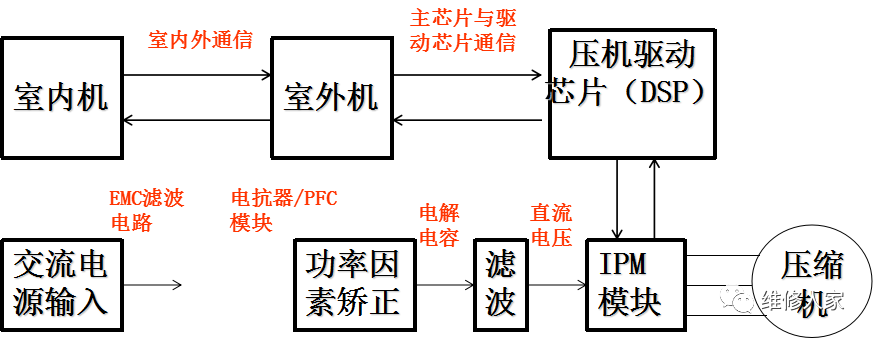

一般来说，变频机电控的基本构成如下：
二、变频模块与压缩机关系
变频模块：
变频模块是实现由直流电转变为交流电从而驱动压缩机运转的关键器件，又称为IPM(Intelligent Power Module)模块。它是一种智能的功率模块，它将6个IGBT管连同其驱动电路和多种保护电路封装在一起，从而简化了设计，提高了整个系统的可靠性。
主要厂家：三菱、三洋、仙童

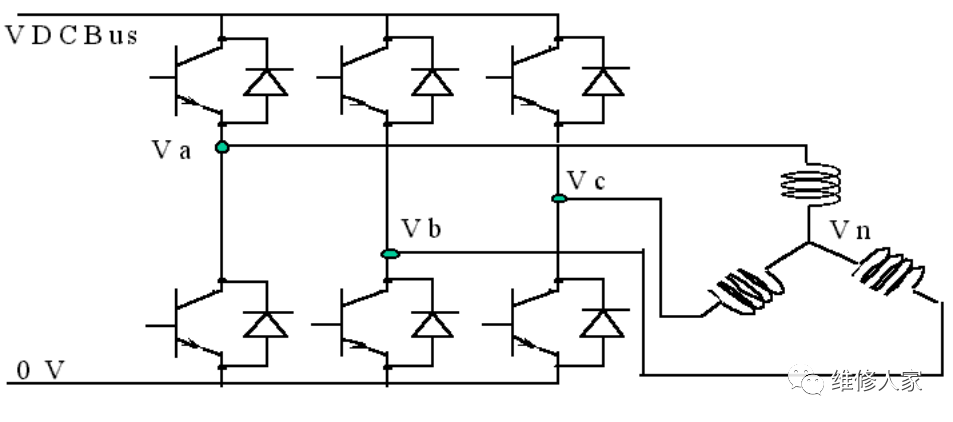

三、 IPM模块内部简图
第三部分 变频机电控主要构成
相对上述的基本构成，实际产品的电控会有部分不同，如一般变频空调上都会加上无源PFC装置(利用电抗器等器件构成)，也有变频电控在IPM模块驱动时不使用绝缘接口电路(光耦)。但基本构成大概如此。
为安装方便，产品在实际开发室外电控时一般采用几块PCB分离的方式进行设计。如早期的产品和柜机是采用电源PCB、控制PCB、变频模块PCB三块电路板相互连接的形式；而后期的小功率变频机将电源PCB、控制PCB合成一块PCB，IPM模块一块PCB；再后期电源PCB、控制PCB、IPM模块合成一块PCB。到10年开发出来的，芯片功能进一步优化，IPM驱动芯片新增控制功能，整改室外电控做成单芯片方案，功能更加强大。

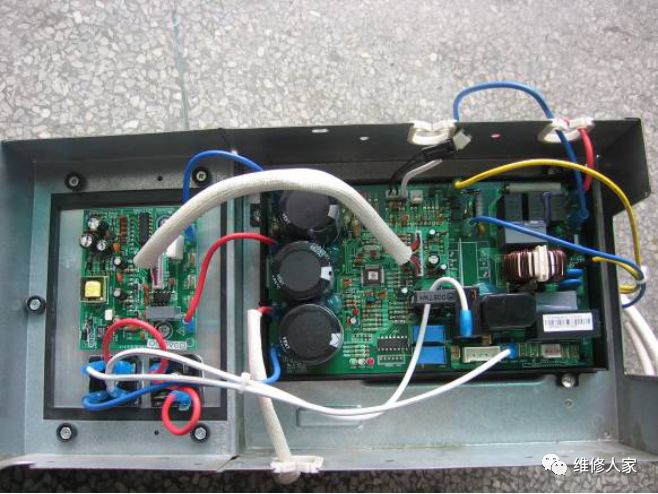

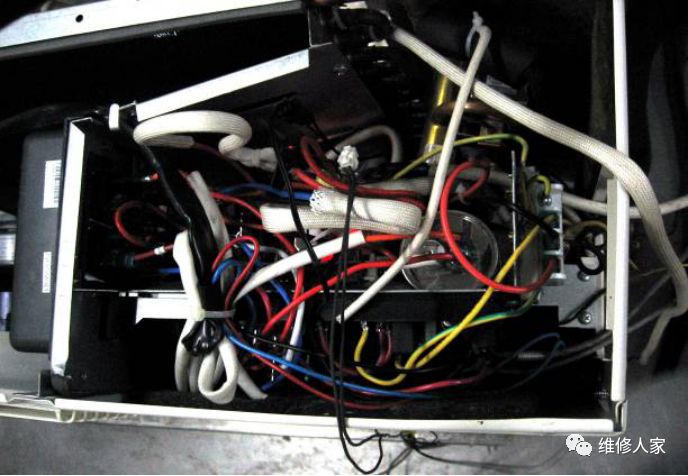

一、08年以前室外变频电控实物图(三块PCB构成室外电控)：

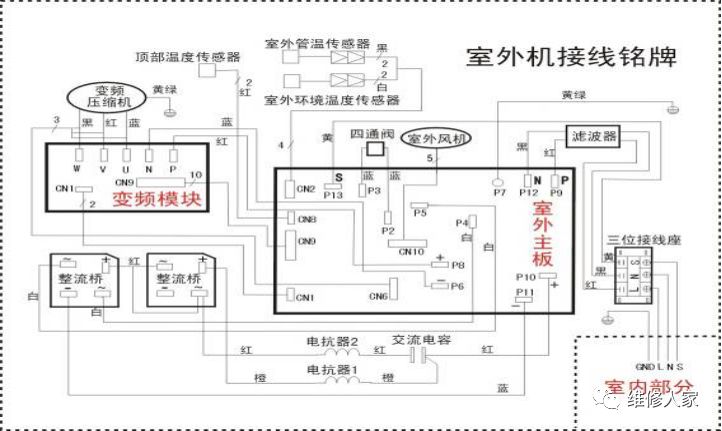

二、08年以前室外变频电控接线图(三块PCB构成室外电控)：

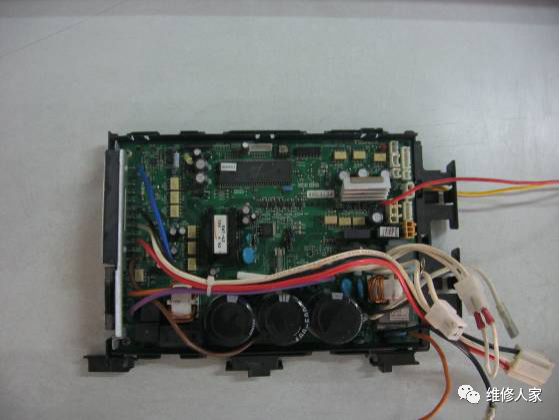

三、08年以后室外变频电控实物图(二块PCB构成室外电控)：

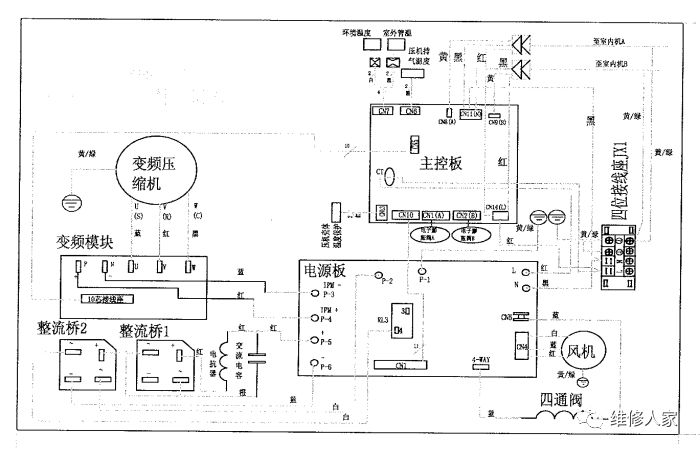

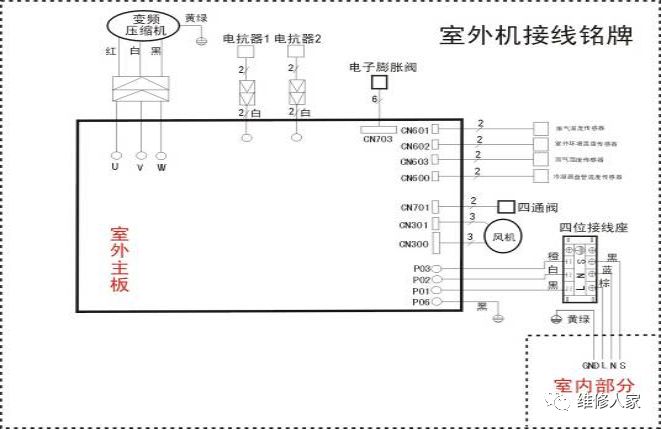

四、08年以后室外变频电控接线图(二块PCB构成室外电控)：
五、08年以后室外变频电控实物图(一块PCB构成室外电控)：
六、08年以后室外变频电控接线图(一块PCB构成室外电控)：
第四部分 变频机电控主要器件功能介绍
以H变频分体挂机为例
一、室内电控

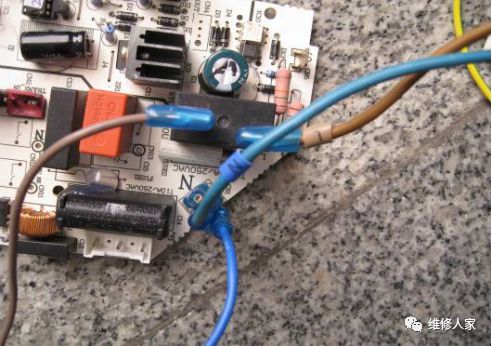

市电输入：L、N输入，L线插主继电器(输入输出具体接法一定要参照接线铭牌，因继电器本体上面的两个插片都有位置号或者对应PCB上有位置标识),N线接双插片。
…………
