之前说到了，如何在qemu上，运行riscv kernel。下面说一下，如何使用eclipse+GDB，在qemu平台上调试kernel。

${SIFIVE_DIR}是freedom-u-sdk开源项目的本地跟目录。

一、配置bbl

配置bootloader，生成调试信息。

进入到${SIFIVE_DIR}/work/riscv-pk目录，这个目录是编译riscv-pk的目录。

执行如下命令：

rm $SIFIVE_DIR/work/riscv-pk/*

cd $SIFIVE_DIR/work/riscv-pk

PATH=$SIFIVE_DIR/work/buildroot_initramfs/host/bin:$PATH $SIFIVE_DIR/riscv-pk/configure

--host=riscv64-buildroot-linux-gnu

--enable-logo

--with-logo=$SIFIVE_DIR/conf/sifive_logo.txt

CFLAGS="-mabi=lp64d -march=rv64imafdc -g" LDFLAGS='-g' make PATH=$SIFIVE_DIR/work/buildroot_initramfs/host/bin:$PATH -C $SIFIVE_DIR/work/riscv-pk

主要是给CFLAGS和LDFLAGS变量，加上-g参数。

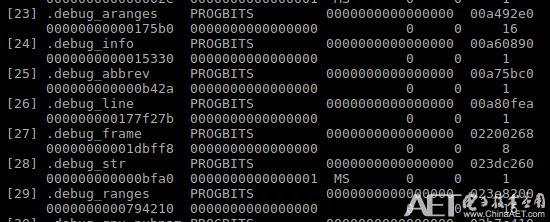

编译完成后，使用readelf -S bbl，查看生成的bbl，是否带有debug信息。有.debug*段即可。

二、配置kernel

配置kernel，生成调试信息。

进入到${SIFIVE_DIR}/linux目录，执行 make ARCH=riscv menuconfig O=${SIFIVE_DIR} /work/linux。

O选项，指定该目录，是linux kernel的编译目录。

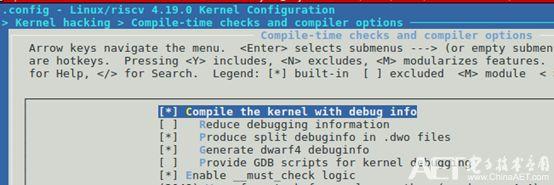

在 kernel hacking->compile-time checks and compiler options 选项页，勾选第一个Compile the kernel with debug info。

重新make O=${SIFIVE_DIR} /work/linux vmlinux，生成vmlinux。

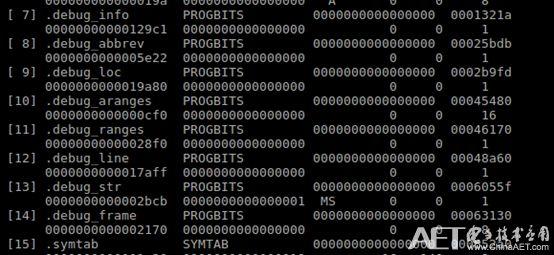

使用 readelf -S vmlinux 查看vmlinux的section，如果有下图所示的.debug**段，说明，vmlinux带了有debug信息。

三、调试方式启动qemu

qemu的-s和-S参数，可以启动调试模式。

$SIFIVE_DIR/work/riscv-qemu/prefix/bin/qemu-system-riscv64 -nographic -machine virt -bios $SIFIVE_DIR/work/riscv-pk/bbl -kernel $SIFIVE_DIR/work/linux/vmlinux -initrd $SIFIVE_DIR/work/initramfs.cpio.gz -netdev user,id=net0 -device virtio-net-device,netdev=net0 -s -S

四、eclipse连接

启动eclipse工具，先建一个project。

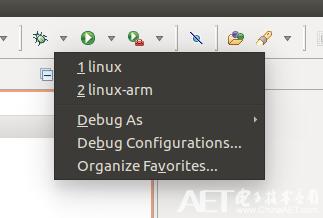

project建立好之后，配置debug。

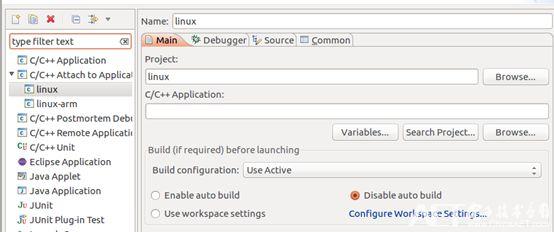

在main界面，选择project为刚刚建立的project，勾选Disable auto build。

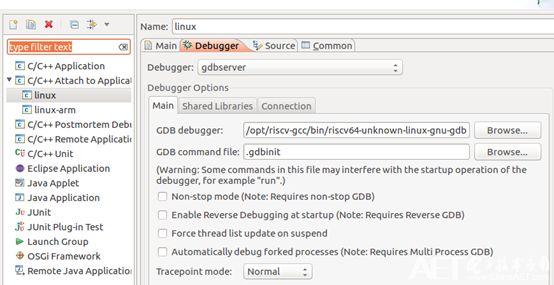

在debugger界面，Debugger选择gdbserver，配置DGB调试器的路径，这里使用riscv64-unknown-linux-gnu-gdb。

我本机上的gdb版本是8.2。

lujun@lujun-host:~$ /opt/riscv-gcc/bin/riscv64-unknown-linux-gnu-gdb -version

GNU gdb (GDB) 8.2.50.20181127-git

Copyright (C) 2018 Free Software Foundation, Inc.

License GPLv3+: GNU GPL version 3 or later

This is free software: you are free to change and redistribute it.

There is NO WARRANTY, to the extent permitted by law.

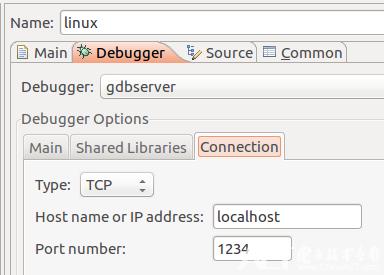

connection选项页，host name填localhost，port填1234。qemu的-s选项，会创建1234端口，用于gdb连接调试。

设置完毕之后，选择右下角的debug。开启调试。

五、调试bbl

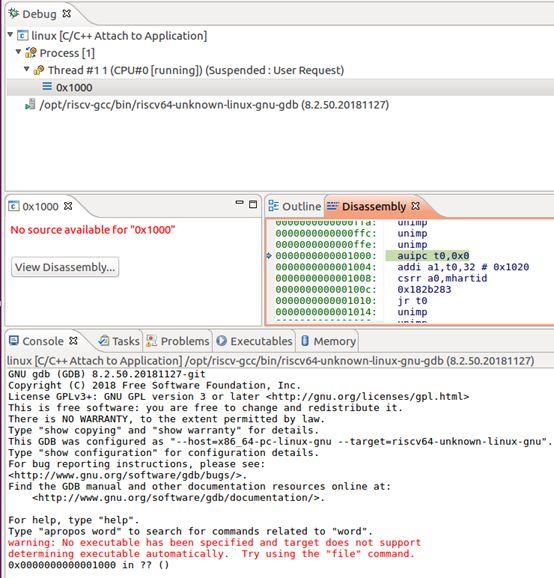

启动调试之后，在debug子界面，选择Process[1]->Thread#11->0x1000。0x1000表示，此时cpu停在了0x1000地址处。这个地址也就是riscv-qemu的复位地址。

点击view Disassembly，可以看到反汇编。

在console界面，会有如下的warning提示，并且没有显示0x1000地址的反汇编。因为这个时候cpu执行的指令，是在qemu中固化的。因此不能调试。

Type "apropos word" to search for commands related to "word".

warning: No executable has been specified and target does not support

determining executable automatically. Try using the "file" command.

0x0000000000001000 in ??

在console界面，输入如下命令，载入bbl，设置断点为bbl的起始label，

file /home/lujun/work/sifive/freedom-u-sdk/work/riscv-pk/bbl

b reset_vector

执行结果如下：

file /home/lujun/work/sifive/freedom-u-sdk/work/riscv-pk/bbl

A program is being debugged already.

Are you sure you want to change the file? (y or n) [answered Y; input not from terminal]

Reading symbols from /home/lujun/work/sifive/freedom-u-sdk/work/riscv-pk/bbl...

b reset_vector

Breakpoint 1 at 0x80000000: file /home/lujun/work/sifive/freedom-u-sdk/riscv-pk/machine/mentry.S, line 37.

file命令，是载入一个elf程序。b命令设置一个断点。bbl的起始执行的label是reset_vector。

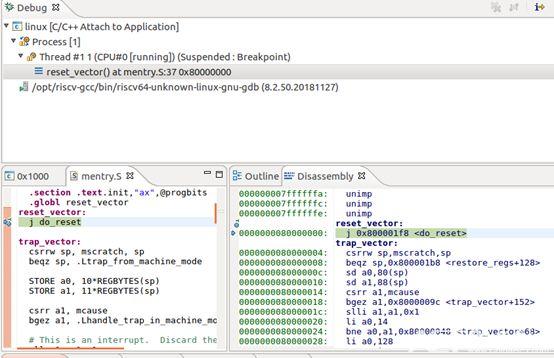

点击eclipse工具的run按钮，启动执行。过一会，cpu就会在设置的断点处停下来。我们就可以调试bbl的程序。

六、调试kernel

通过file命令，载入vmlinux，设置断点为start_kernel。

file /home/lujun/work/sifive/freedom-u-sdk/work/linux/vmlinux

A program is being debugged already.

Are you sure you want to change the file? (y or n) [answered Y; input not from terminal]

Load new symbol table from "/home/lujun/work/sifive/freedom-u-sdk/work/linux/vmlinux"? (y or n) [answered Y; input not from terminal]

Reading symbols from /home/lujun/work/sifive/freedom-u-sdk/work/linux/vmlinux...

Error in re-setting breakpoint 1: Function "reset_vector" not defined.

b start_kernel

Breakpoint 2 at 0xffffffe00000063c: file /home/lujun/work/sifive/freedom-u-sdk/linux/init/main.c, line 536.

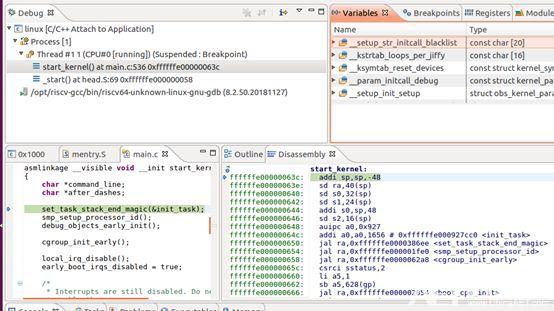

点击eclipse工具的run按钮，启动执行。过一会，cpu就会在设置的断点处停下来。我们就可以调试kernel的程序。

七、总结

借助qemu，eclipse以及GDB工具，我们可以对bbl和kernel进行调试。

这个版本的GDB有点问题，需要改代码，然后重新编译生成。大家在遇到的时候，直接百度错误结果，根据百度结果修改代码，重新编译即可。
