配置属性

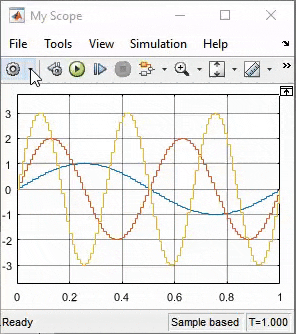

Configuration Properties 对话框控制有关示波器画面的各种属性。从示波器菜单中，选择 View > Configuration Properties。Main

Open at simulation start - 指定示波器窗口何时打开

off(Scope 的默认值) | on(Time Scope 的默认值)

选中此复选框可以在仿真开始时打开示波器窗口。

编程用法

Display the full path - 在示波器标题栏上显示模块路径

off (默认) | on

选中此复选框将显示模块名称以及模块路径。

Number of input ports - Scope 模块上输入端口的数量

1 (默认) | 整数

指定 Scope 模块上输入端口的数量(指定为整数)。输入端口的最大数量为 96。

编程用法

Layout - 显示画面的数量和排列方式

1×1 画面 (默认) | m×n 个坐标区

指定显示画面的数量和排列方式。最大布局为 16 行 × 16 列。

要扩大布局网格使其超过 4×4，请在对话框内点击并拖动。最大为 16 行 × 16 列。

如果画面数等于端口数，每个端口的信号将单独显示。如果画面数小于端口数，多出的端口信号将显示在最后一个画面上。对于具有多列和多行的布局，端口先从上到下，再从左到右进行映射。

编程用法

Sample time - 示波器更新之间的仿真间隔

-1(表示继承) (默认) | 正实数

指定示波器显示画面更新之间的时间间隔。此属性不适用于浮动示波器和波形查看器。

编程用法

Input processing - 信道或元素信号处理

“Elements as channels (sample based)”(Scope 的默认值) | “Columns as channels (frame based)”(Time Scope 的默认值)

“Elements as channels (sample based)” - 将每个元素作为唯一采样进行处理。

“Columns as channels (frame based)” - 将信道中的信号值作为一组不同时间间隔的值进行处理。基于帧的处理方式仅对离散输入信号可用。

编程用法

Maximize axes - 最大化图的大小

“Off”(Scope 的默认值) | “Auto”(Time Scope 的默认值) | “On”

“On” - 最大化所有图。Title 和 Y-label 值被隐藏。

“Off” - 不最大化图。

编程用法Time

Time span - 要显示的 x 轴的长度

“Auto” (默认) | “User defined” | “One frame period”

“Auto” - 仿真开始时间与停止时间之间的时间差。

“User defined” - 输入小于总仿真时间的任何值。

“One frame period” - 将输入信号的帧周期用于 Time Scope 模块。仅当 Input processing 参数设置为 “Columns as channels (frame based)” 时，此选项才可用。

编程用法

Time span overrun action - 显示超出 x 轴可见范围的数据

“Wrap” (默认) | “Scroll”

指定如何显示超出 x 轴可见范围的数据。

只有在由于模型较大或者步长较小而导致绘图速度缓慢时，才能看到此操作的效果。

“Wrap” - 从左到右全屏绘制数据，之后擦除屏幕，然后再从左到右重新开始绘制数据。

“Scroll” - 在右侧绘制新数据时，旧数据向左移动。此模式由于有密集的图形操作，可能会影响运行时性能。

编程用法

Time units - x 轴单位

“None”(Scope 的默认值) | “Metric”(Time Scope 的默认值) | “Seconds”

“Seconds” - 以秒为单位显示时间。

“None” - 不显示时间单位。

编程用法

Time display offset - x 轴偏移量

0 (默认) | 标量 | 向量

将 x 轴偏移指定的时间值，指定为实数或由实数组成的向量。

对于具有多个信道的输入信号，可以输入标量或向量：

标量 - 按相同的时间值偏移输入信号的所有信道。

向量 - 分别偏移每个通道。

编程用法

Time-axis labels - x 轴标签的显示

“Bottom Displays Only”(Scope 的默认值) | “All”(Time Scope 的默认值) | “None”

Show time-axis label - 显示或隐藏 x 轴标签

off(Scope 的默认值) | on(Time Scope 的默认值)Display

Active display - 所选的画面

1 (默认) | 正整数

所选的画面。使用此属性来控制当更改样式属性和特定于坐标区的属性时会更改哪个画面。

使用与列放置索引相对应的正整数来指定所需的画面。对于具有多列和多行的布局，显示屏编号先从上到下，再从左到右进行映射。

编程用法

Title - 画面名称

% (默认) | 字符串

Show legend - 显示信号图例。

off (默认) | on

切换信号图例。图例中列出的名称是来自模型的信号名称。对于有多个通道的信号，信号名称后面会附加一个通道索引。连续信号的名称前面带有直线条，离散信号的名称前面带有楼梯形线条。

从图例中，您可以控制哪些信号可见。此控制项等效于更改 Style 属性中的可见性。在示波器图例中，点击某信号名称可在示波器中隐藏该信号。要显示该信号，请再次点击信号名称。要只显示一个信号，请右键点击该信号名称，这将隐藏所有其他信号。要显示所有信号，请按 Esc。

注意

图例只显示前 20 个信号。任何其他信号都无法从图例中控制。

依存关系

编程用法

Show grid - 显示内部网格线

on (默认) | off

Plot signals as magnitude and phase - 将画面拆分为幅值图和相位图。

off (默认) | on

On - 显示幅值图和相位图。如果信号是实数，则绘制信号的绝对值作为幅值。正值的相位为 0 度，负值的相位为 180 度。此功能对于复数值输入信号很有用。如果输入是实数值信号，则选中此复选框将返回信号的绝对值作为幅值。

Off - 显示信号图。如果信号是复信号，则基于同一 y 轴绘制实部和虚部。

依存关系

编程用法

Y-limits (Minimum) - 最小 y 轴值

-10 (默认) | 实数标量

将 y 轴的最小值指定为一个实数。

可调：Yes

依存关系

如果选择了 Plot signals as magnitude and phase，此属性将仅应用于幅值图。相位图的 y 轴范围始终为 [-180

180]。

编程用法

Y-limits (Maximum) - 最大 y 轴值

10 (默认) | 实数标量

将 y 轴的最大值指定为一个实数。

可调：Yes

依存关系

如果选择了 Plot signals as magnitude and phase，此属性将仅应用于幅值图。相位图的 y 轴范围始终为 [-180

180]。

编程用法

Y-label - Y 轴标签

none(Scope 的默认值) | Amplitude(Time Scope 的默认值) | 字符串

指定要在 y 轴上显示的文本。要显示信号单位，请在标签中添加 (%)。仿真开始时，Simulink 会将 (%SignalUnits) 替换为与信号关联的单位。

示例：对于单位为 m/s 的速度信号，输入 Velocity

(%)。

依存关系

如果选择了 Plot signals as magnitude and phase，则此属性不适用。两个 y 轴将分别显示 Magnitude 和 Phase 标签。

编程用法Logging

Limit data points to last - 限制缓冲的数据值

off，5000 (默认) | on | 正整数

限制示波器内部保存的数据。默认情况下保存所有数据点，以便您在仿真完成后查看波形可视化。对于 Stop time 设置为 inf 的仿真，请考虑选择 Limit data points to last。

注意

如果您没有选择 Limit data points to last，并且所用的采样率较高或仿真时间较长，则您可能遇到内存或系统性能问题。

选择此属性时，示波器会保存最新的 n 个数据点，其中 n 指定数据点的数量。

Off - 保存并绘制所有数据值。

On - 为每个信号保存指定数量的数据值。如果信号基于帧，则缓冲的数据值数量等于指定的数据值数量乘以帧大小。

在某些情况下(例如采样时间较短时)，选择此属性可能会使得绘制信号的时间长度小于整个仿真时间范围。如果波形只绘制了信号的一部分，请考虑增加要保存的数据点数量。

编程用法

Decimation - 减少要显示和保存的波形数据量

off，2 (默认) | on | 正整数

Log data to workspace - 将数据保存到 MATLAB 工作区

off (默认) | on

选中此复选框可启用日志记录，并启用 Variable name、Save format 和 Decimation 属性。此属性不适用于浮动示波器和波形查看器。

有关使用 Scope 模块将信号保存到 MATLAB 工作区的示例，请参阅使用 Scope 模块保存仿真数据。

编程用法

Variable name - 所保存数据变量的名称

“ScopeData” (默认) | 字符串

Save format - MATLAB 变量格式

“Dataset” (默认) | “Structure With Time” | “Structure” | “Array”

选择一个用于在 MATLAB 工作区中保存数据的变量格式。此属性不适用于浮动示波器和波形查看器。

“Dataset” - 将数据保存为数据集对象。使用 Dataset signal format 配置参数选择数据集对象。此格式不支持可变大小数据、MAT 文件日志或外部模式存档。请参阅 Simulink.SimulationData.Dataset。

“Structure With Time” - 将数据保存为带有关联时间信息的结构体。

“Structure” - 将数据保存为结构体。

“Array” - 将数据保存为带有相关时间信息的数组。此格式不支持可变大小数据。

依存关系

编程用法
