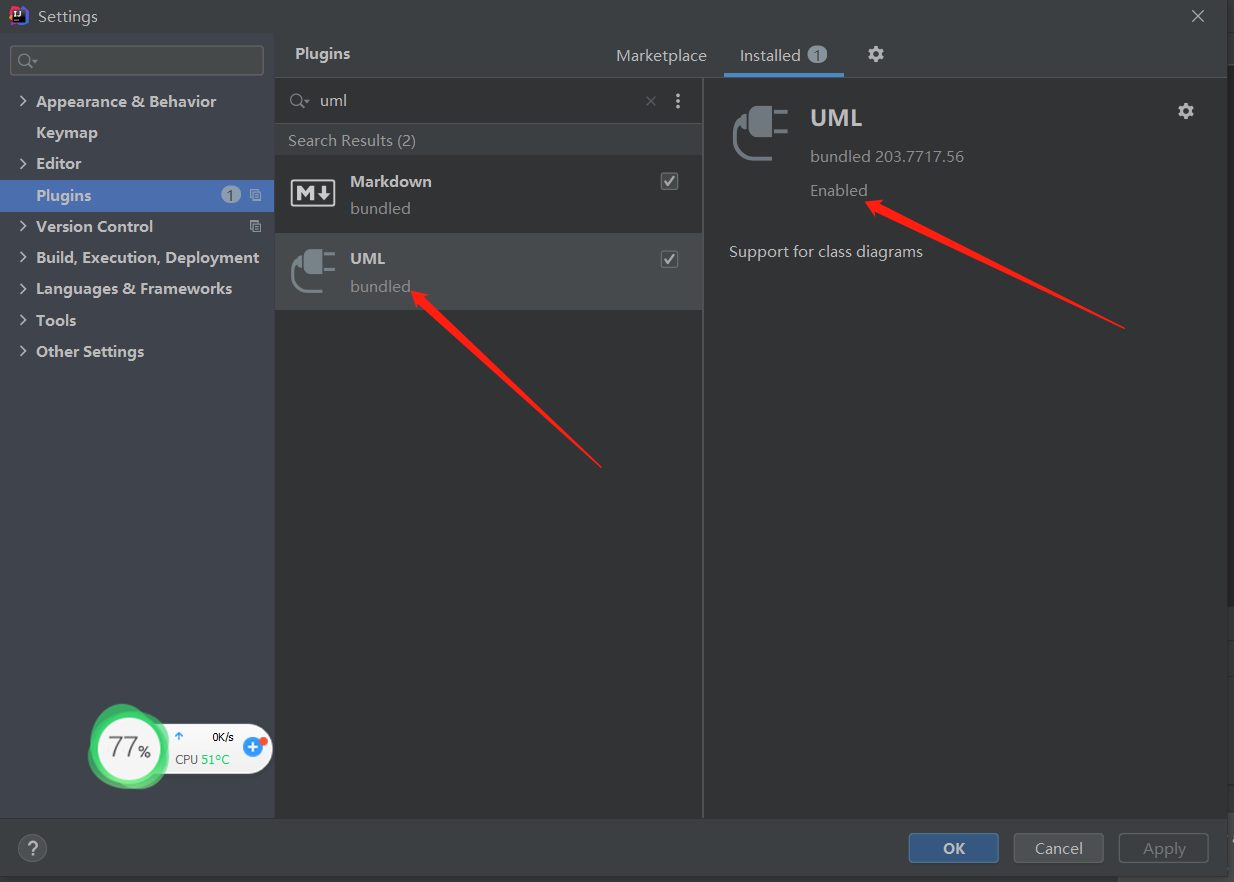

1、查看是否支持类图

idea默认已经集成了该功能

1.1 配置类图生成内容

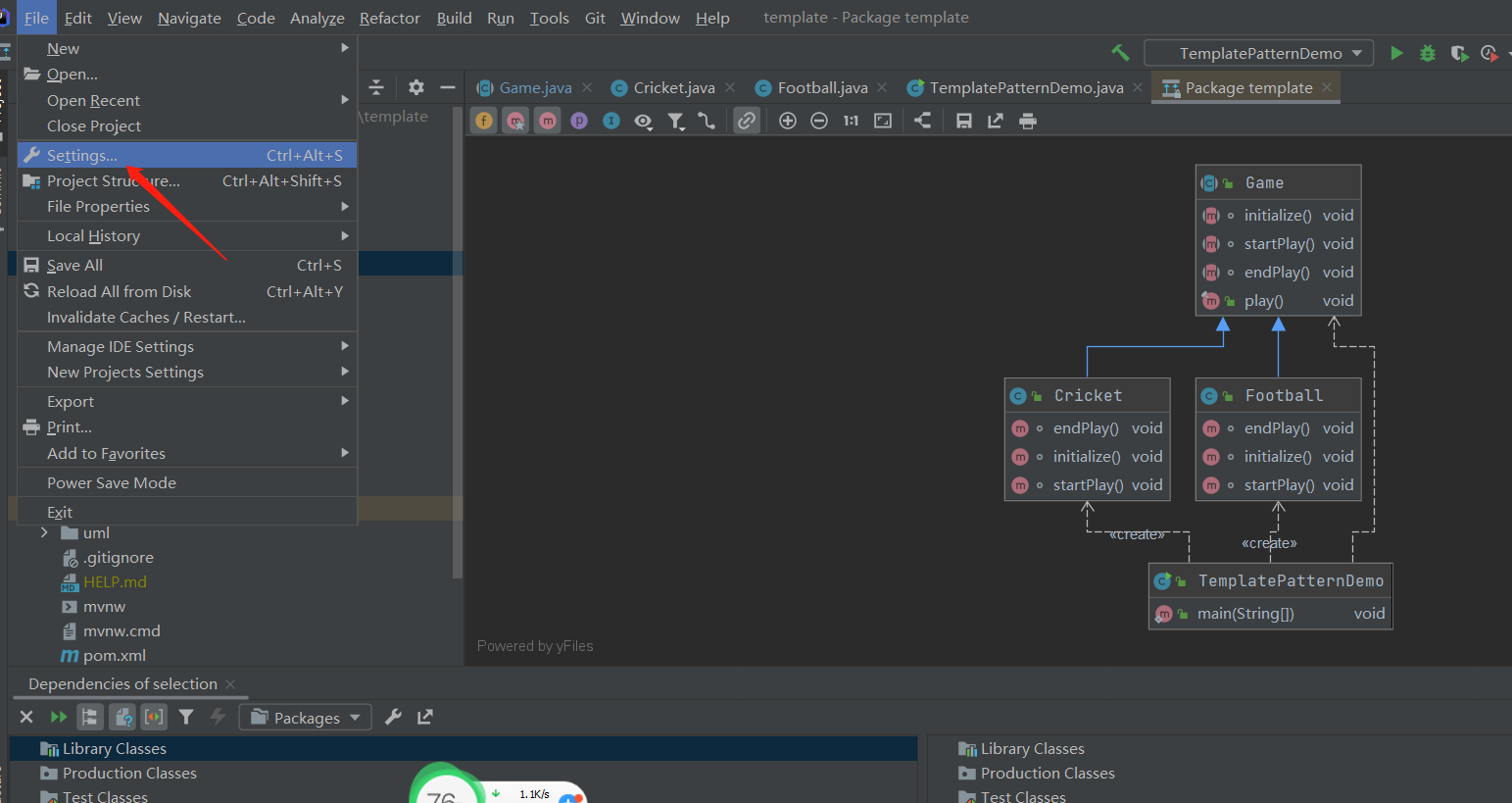

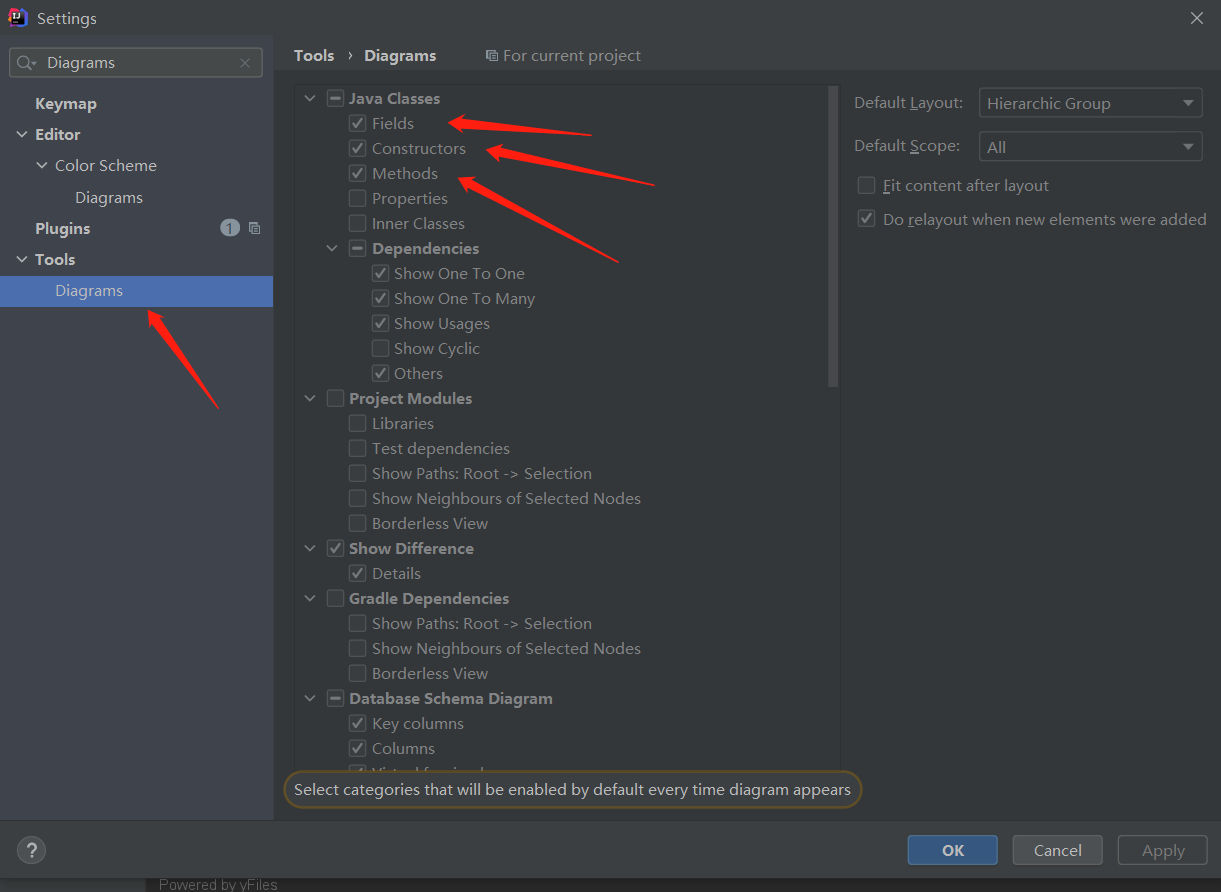

搜索Diagrams，可以配置类图生成时的现实内容。

2、自动生成类图

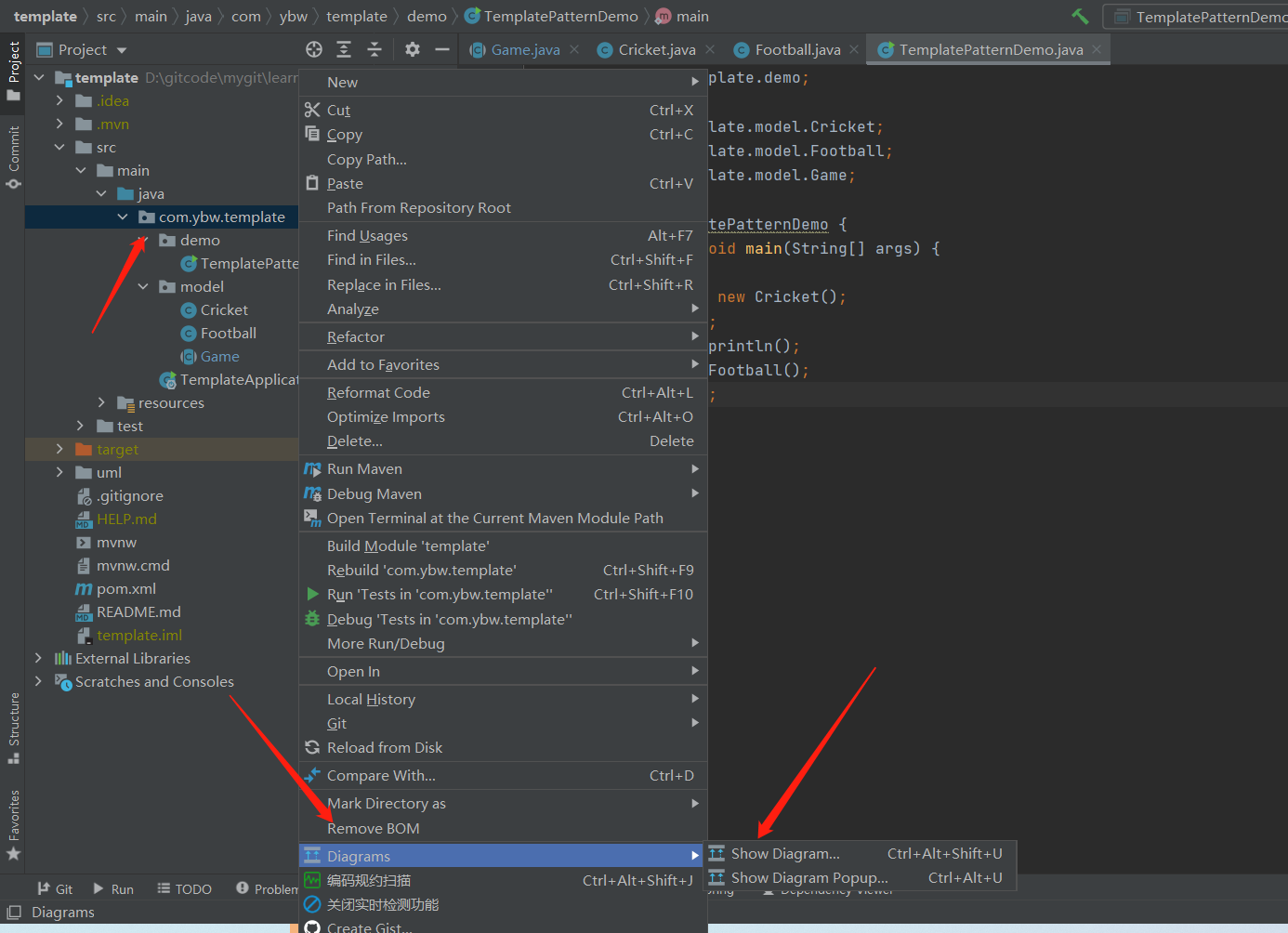

选择package或类

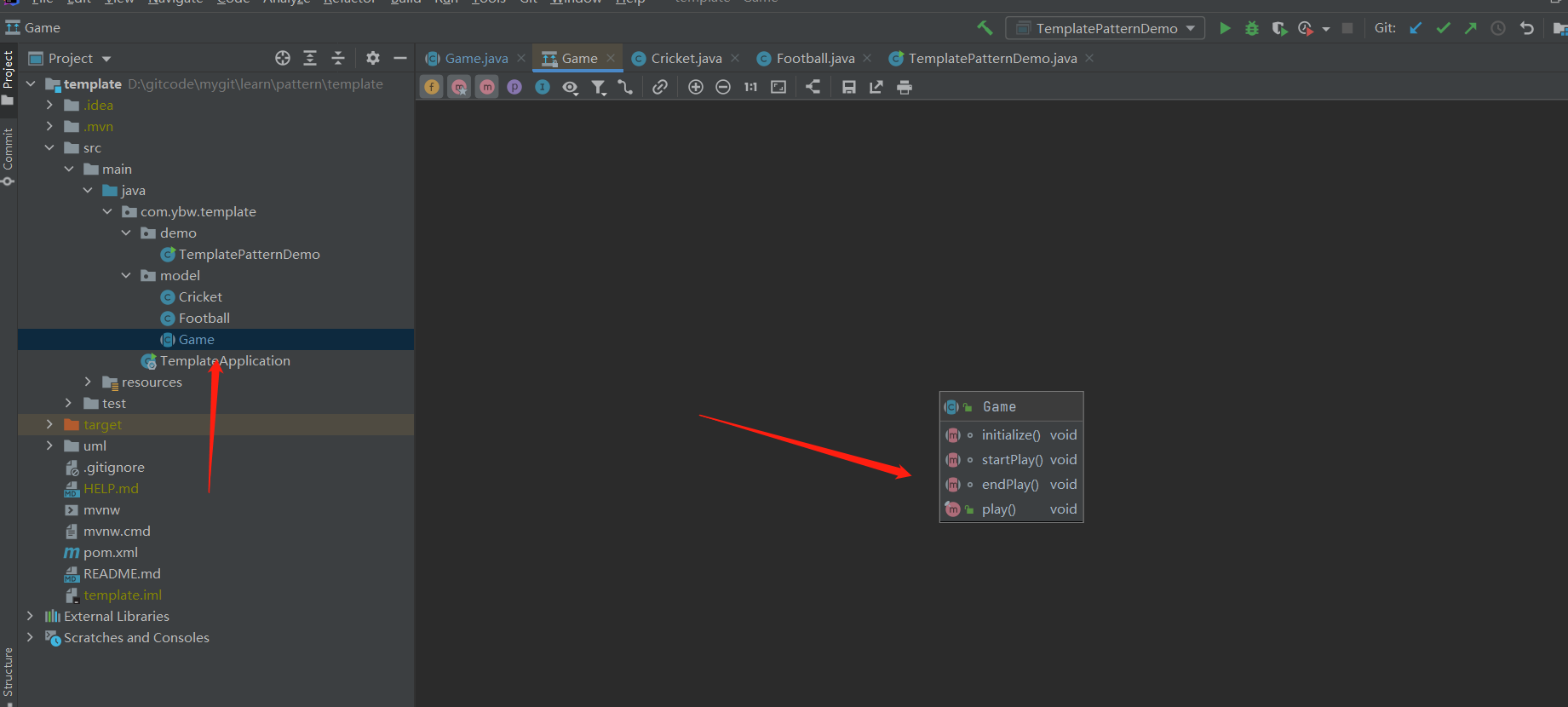

2.1 选择类

2.1.1 显示子类

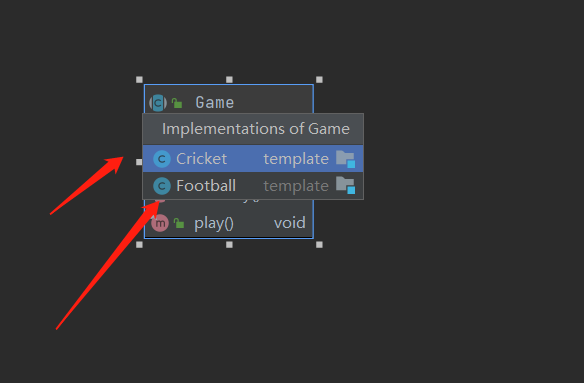

ctrl+alt+b，可显示子类，添加子类

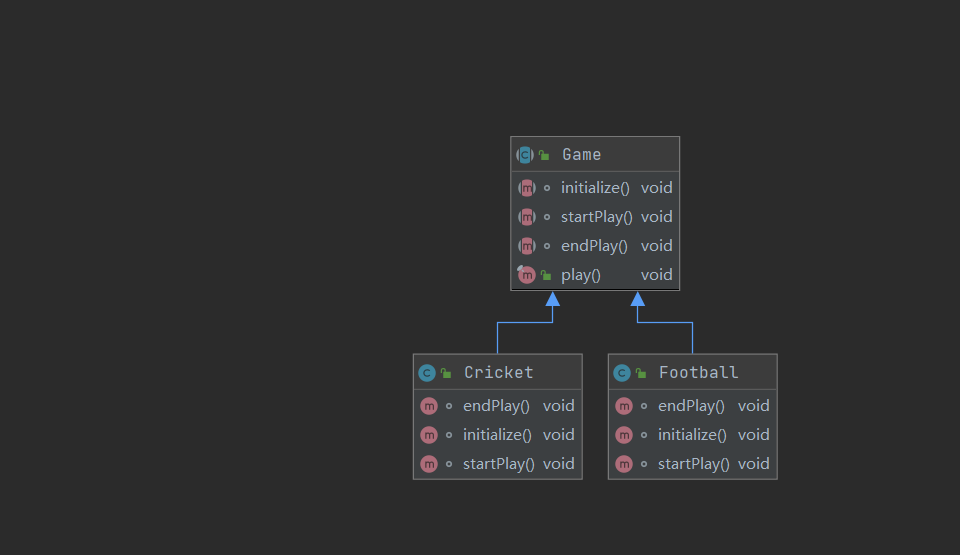

Football和Cricket是Game的子类。

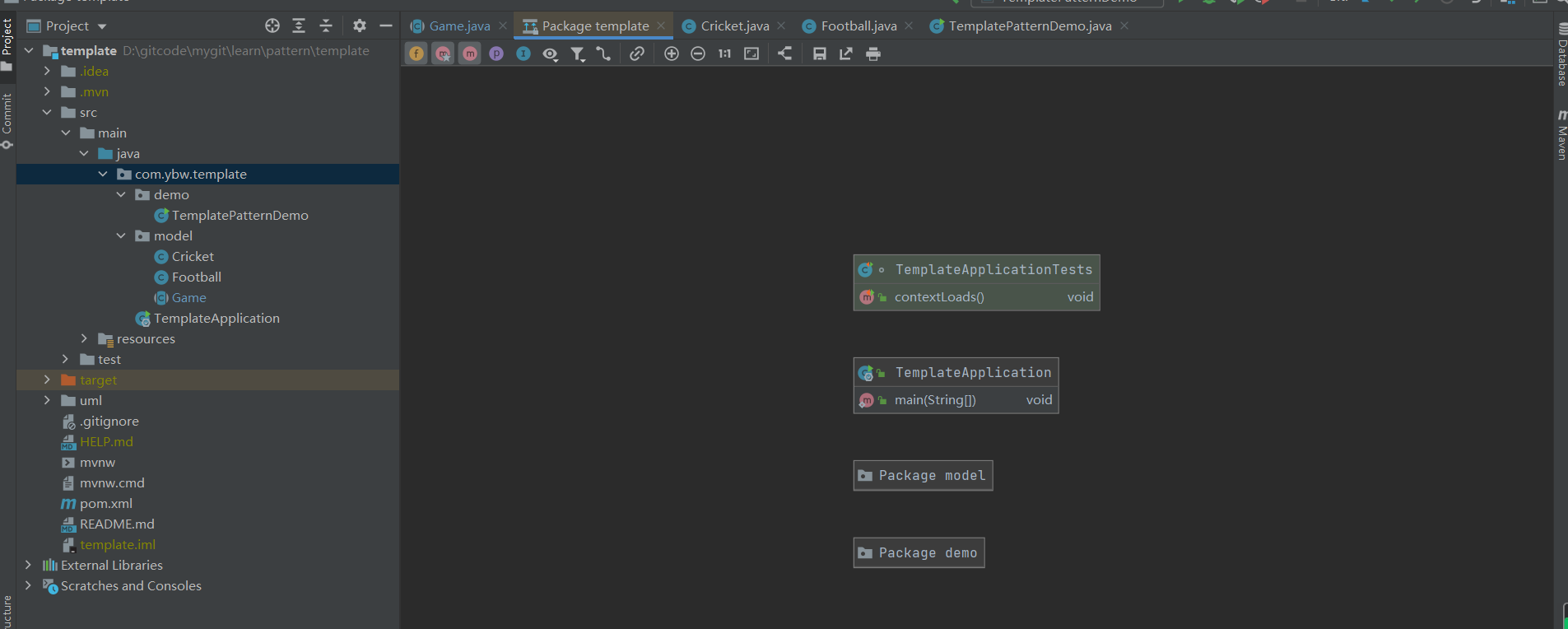

2.2 选择package

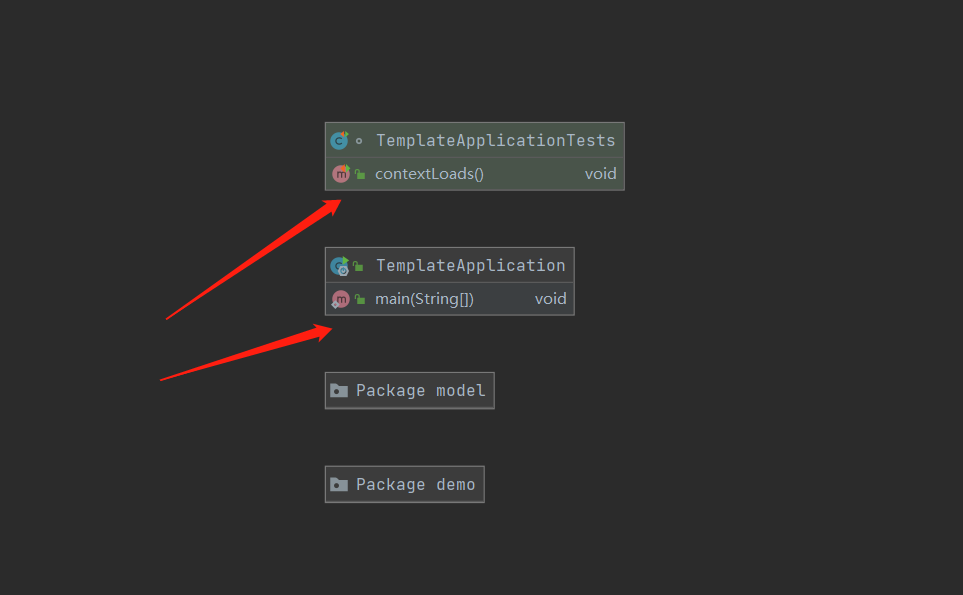

2.2.1 删除

选中不需要的，进行删除，按“delete”键

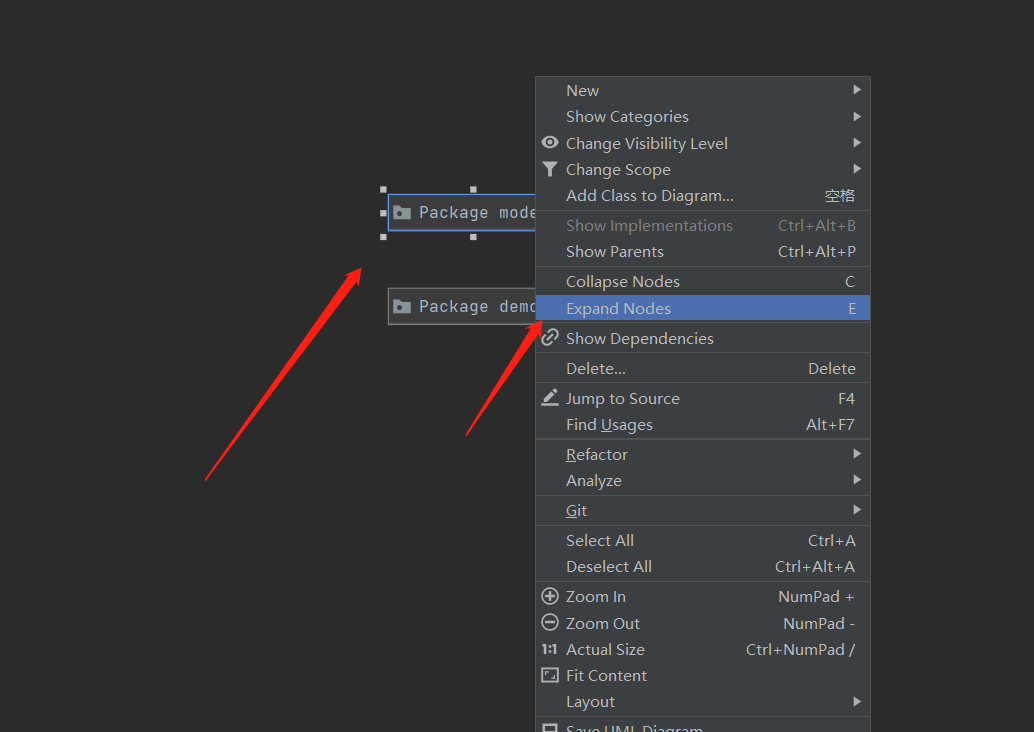

2.2.2 展开包下所有节点

展开后

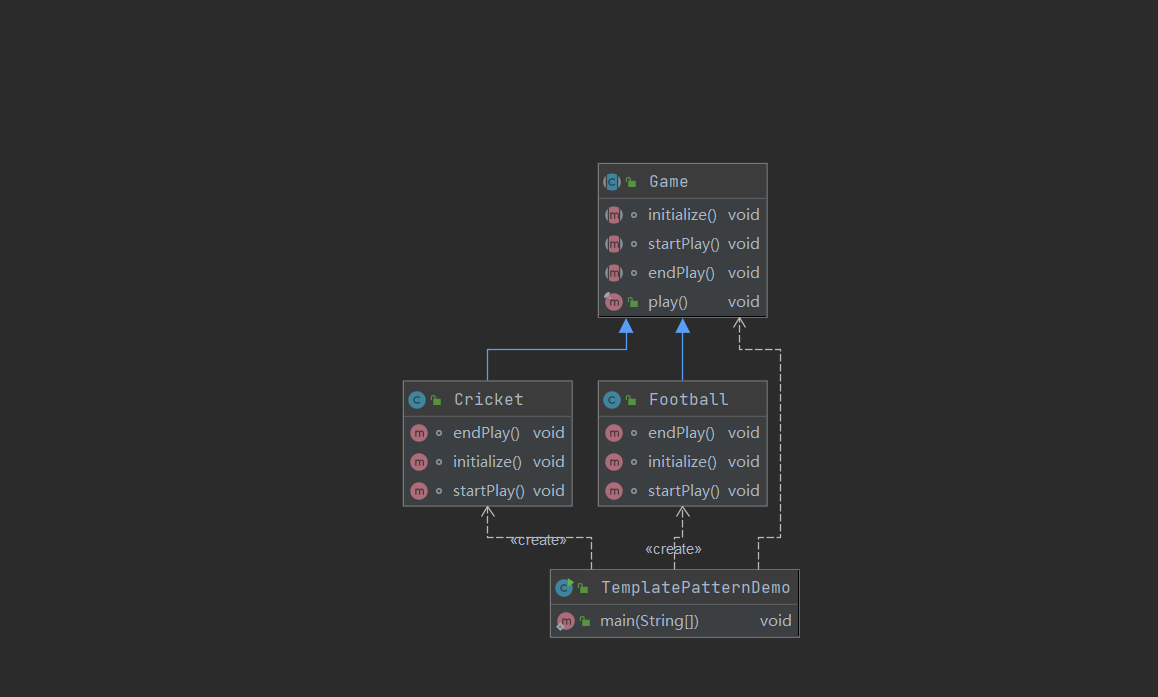

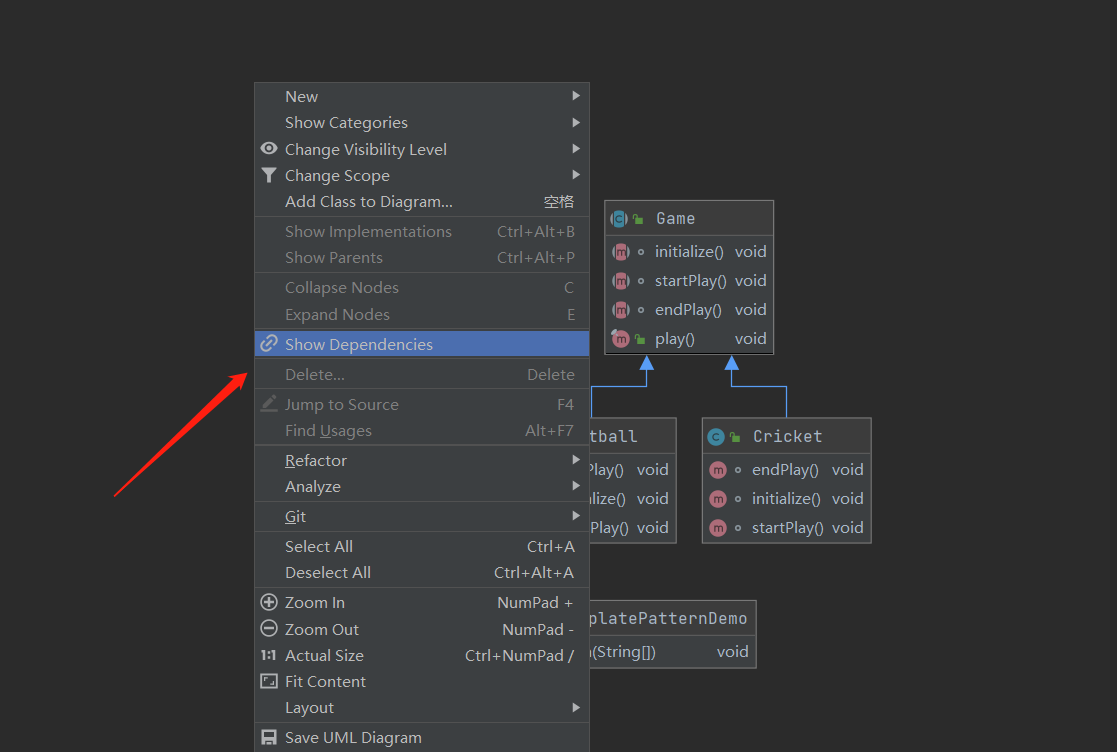

2.2.3 查看依赖关系

点击后

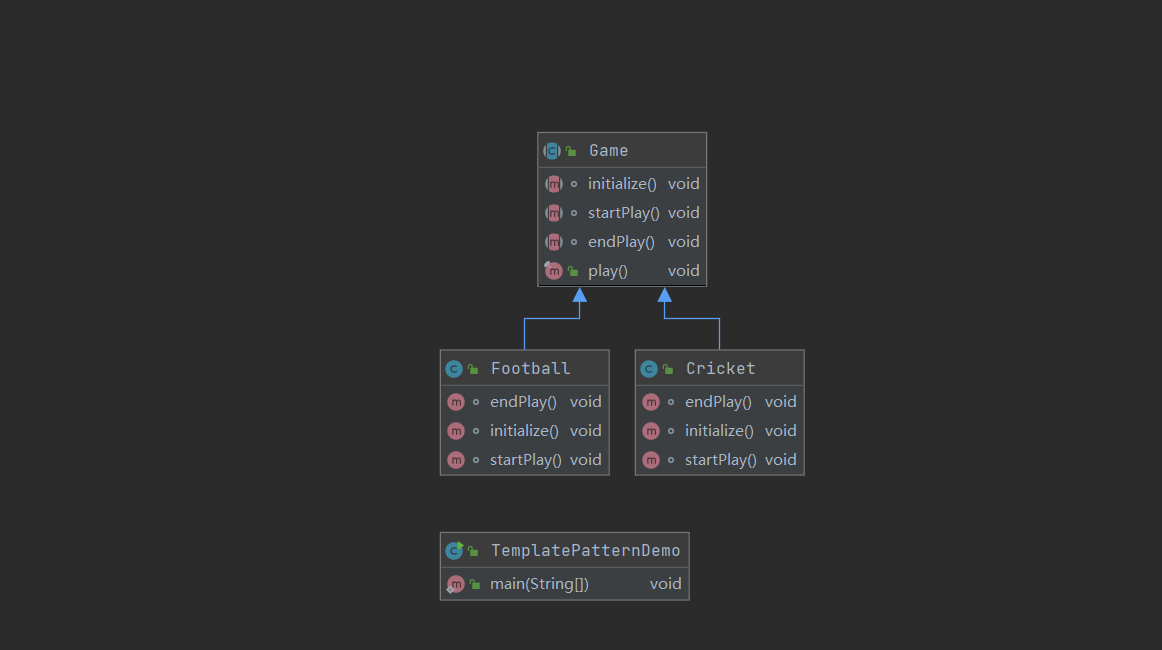

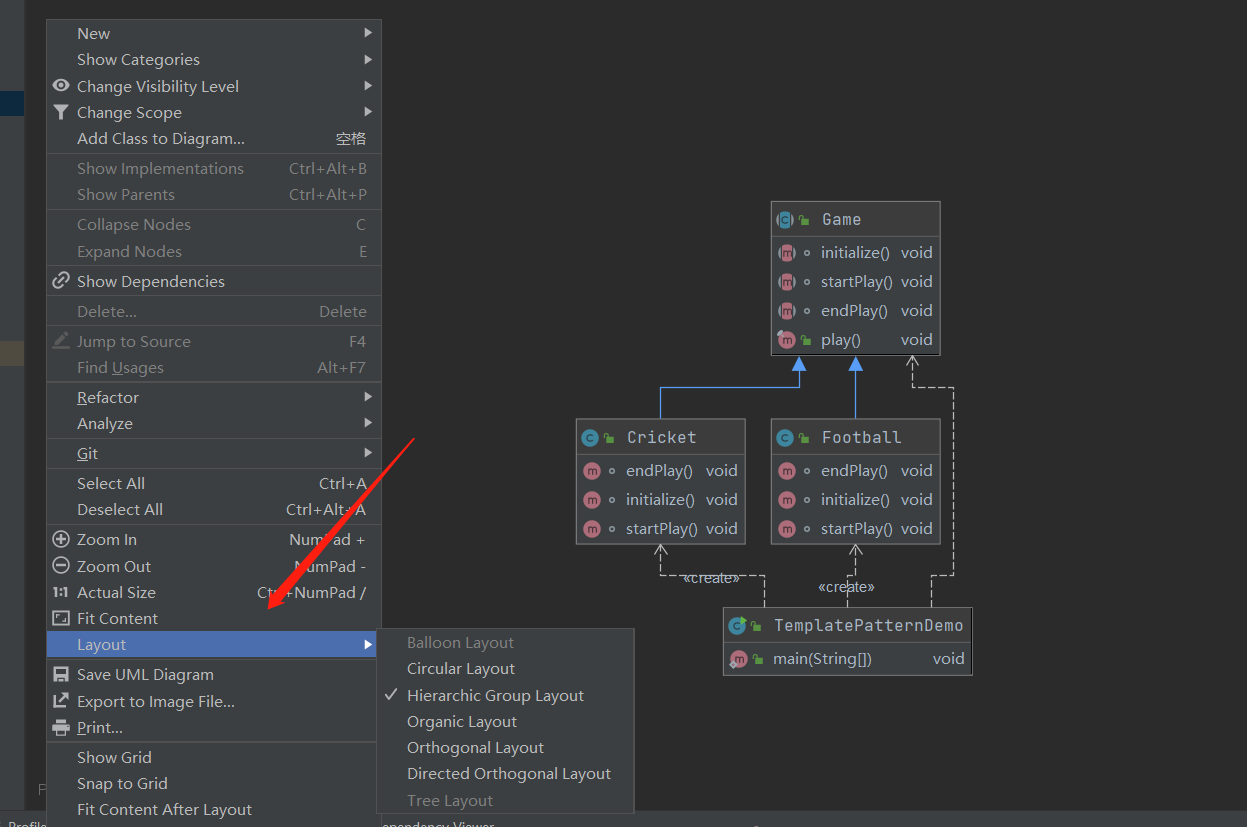

2.2.4 调整布局

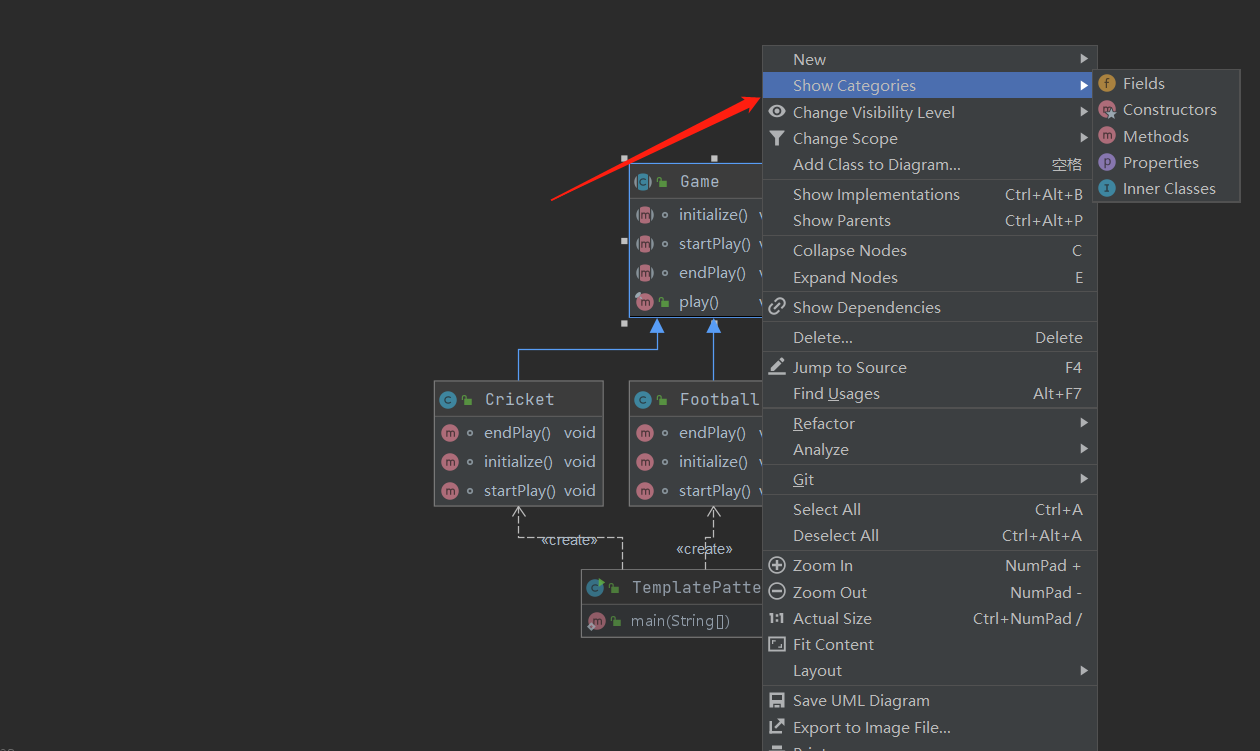

2.2.5 查看类详细信息

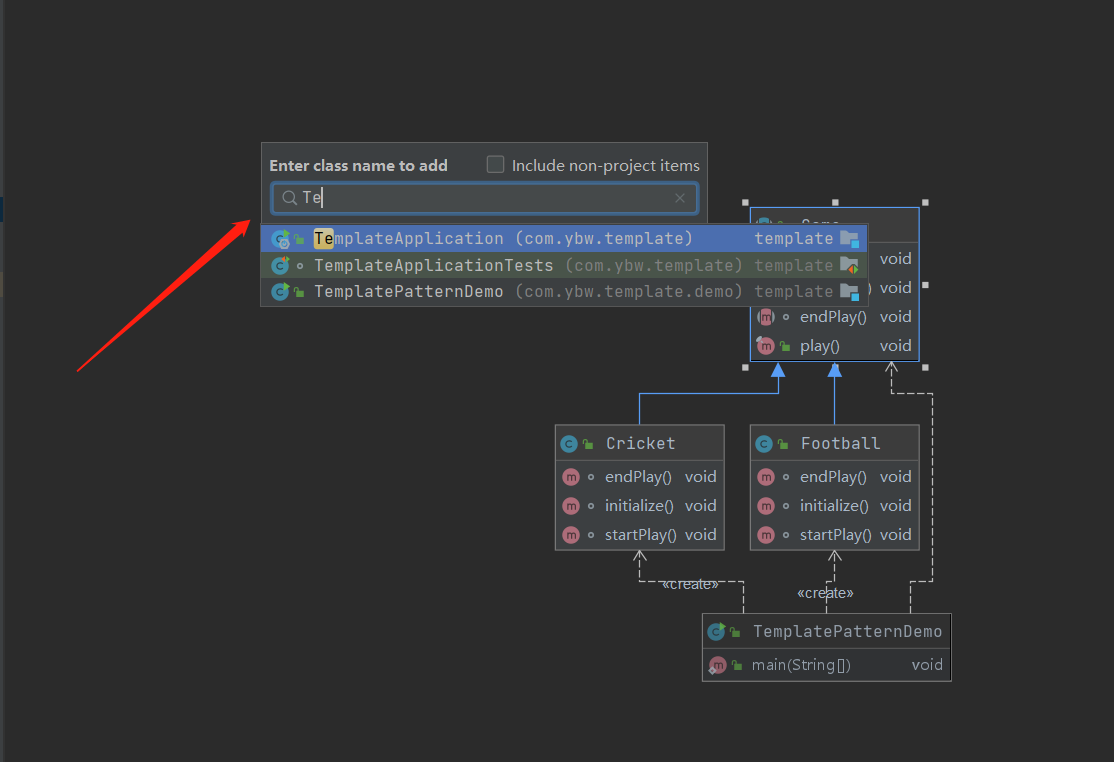

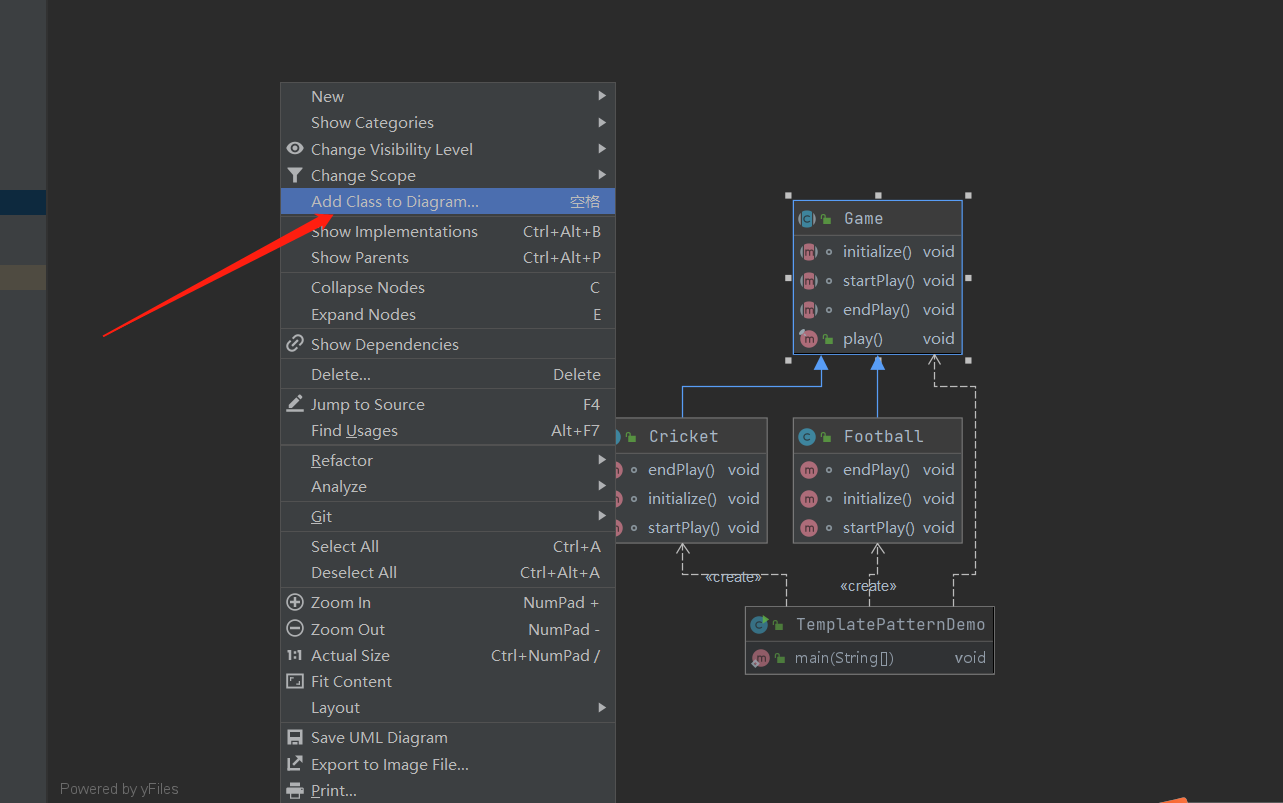

2.2.6 手动加入其它类到现有类图中

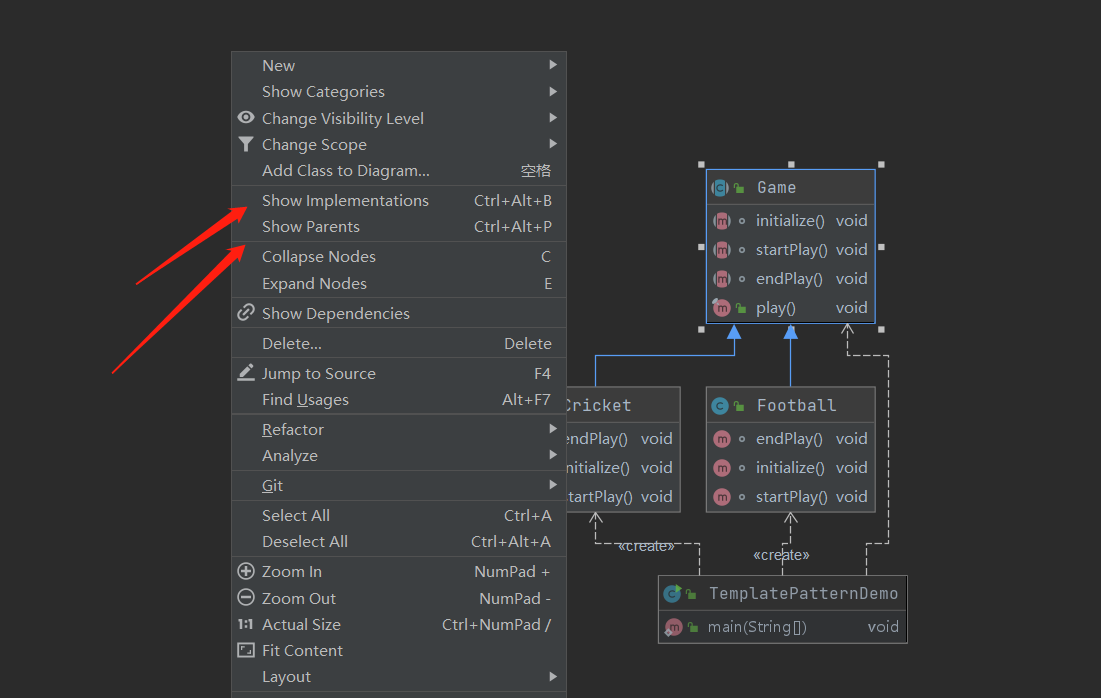

2.2.7 查看类的实现/继承/父类

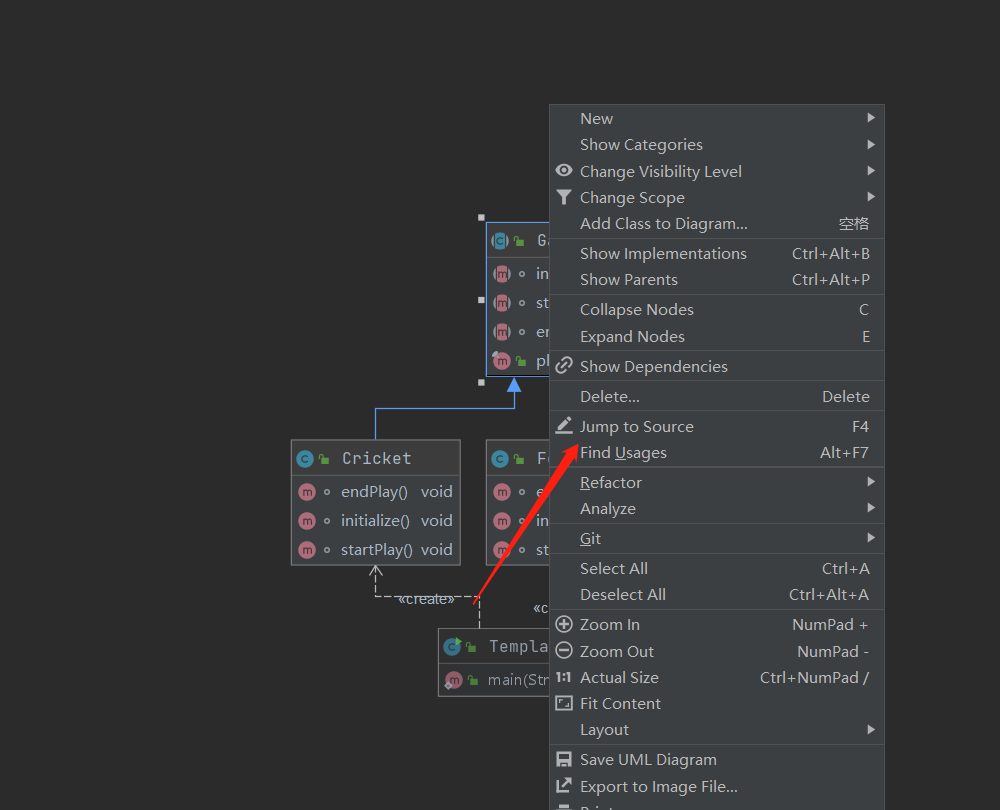

2.2.8 查看类的具体代码

2.2.9 放大镜功能

按住键盘的Alt，可以调出放大镜功能。

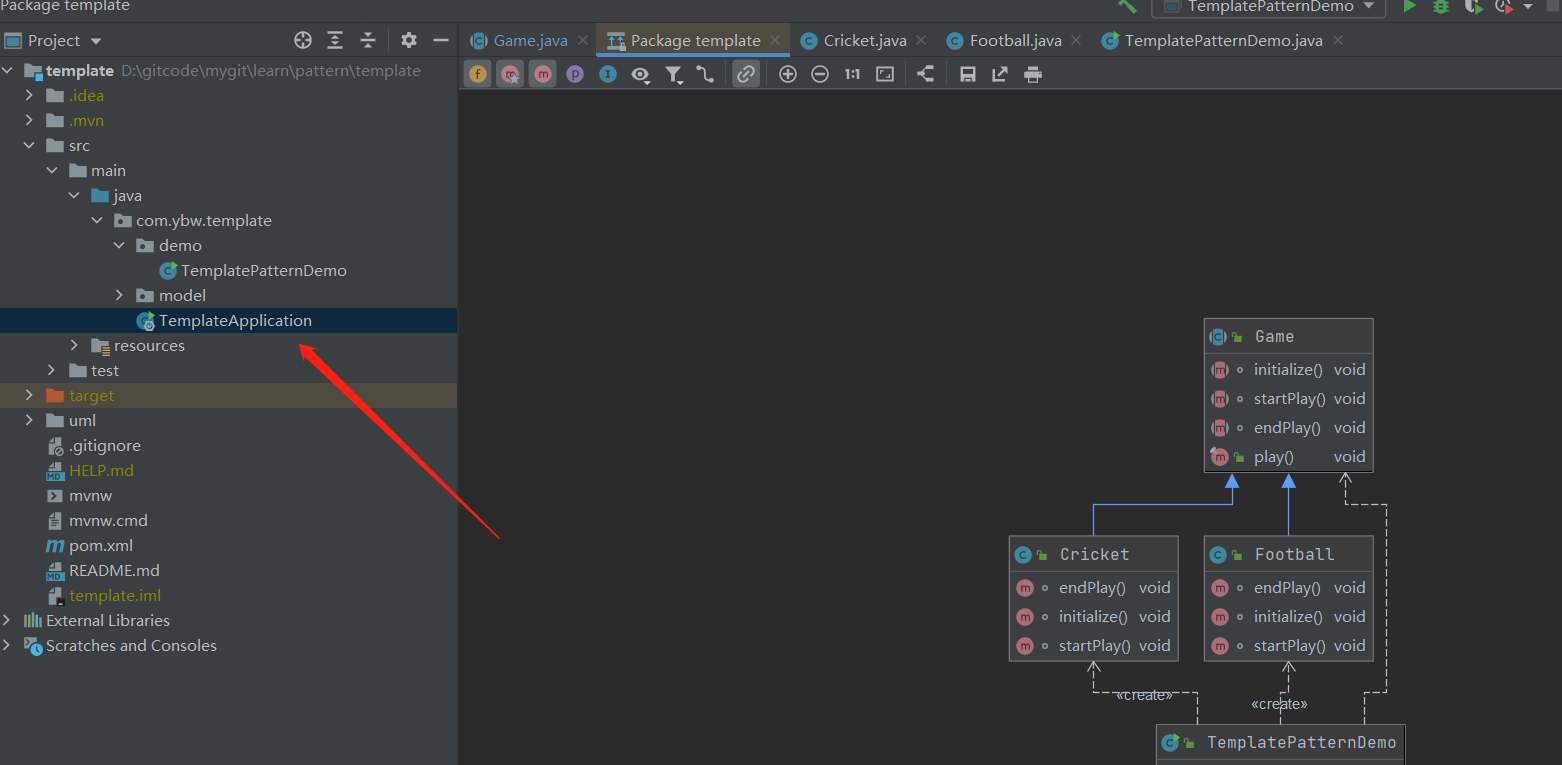

2.3 拖动类进uml



可以将类直接拖到uml中



3、常用快捷键

ctrl+alt+B：查看接口的实现

ctrl+shift+alt+u：查看类的继承关系图

ctrl+h：查看类的继承图

4、时序图

4.1 概述

时序图是描述代码某一个方法的时序，需要依赖外部插件。

4.2 安装插件

插件名：SequenceDiagram

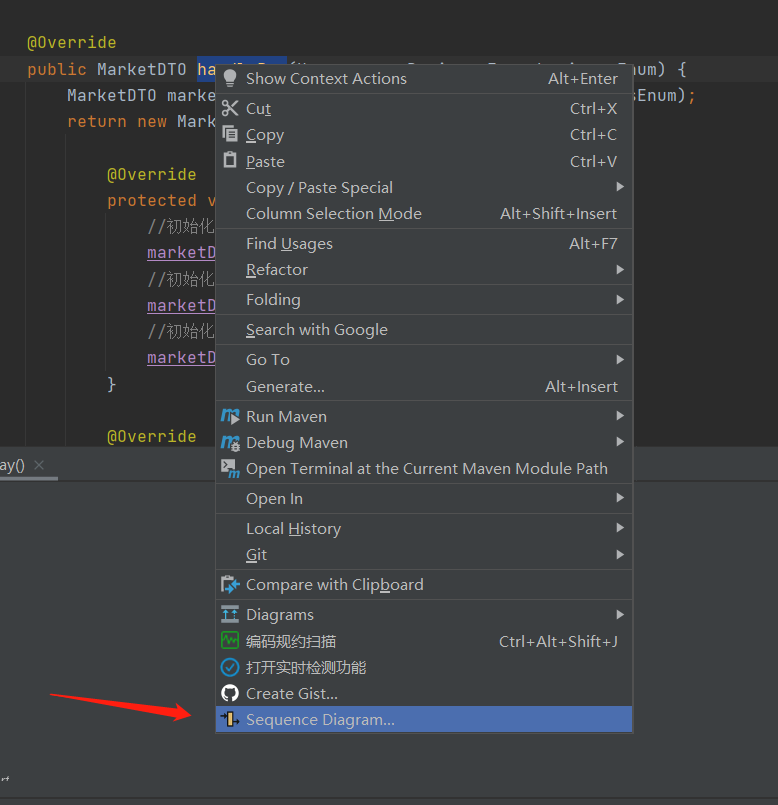

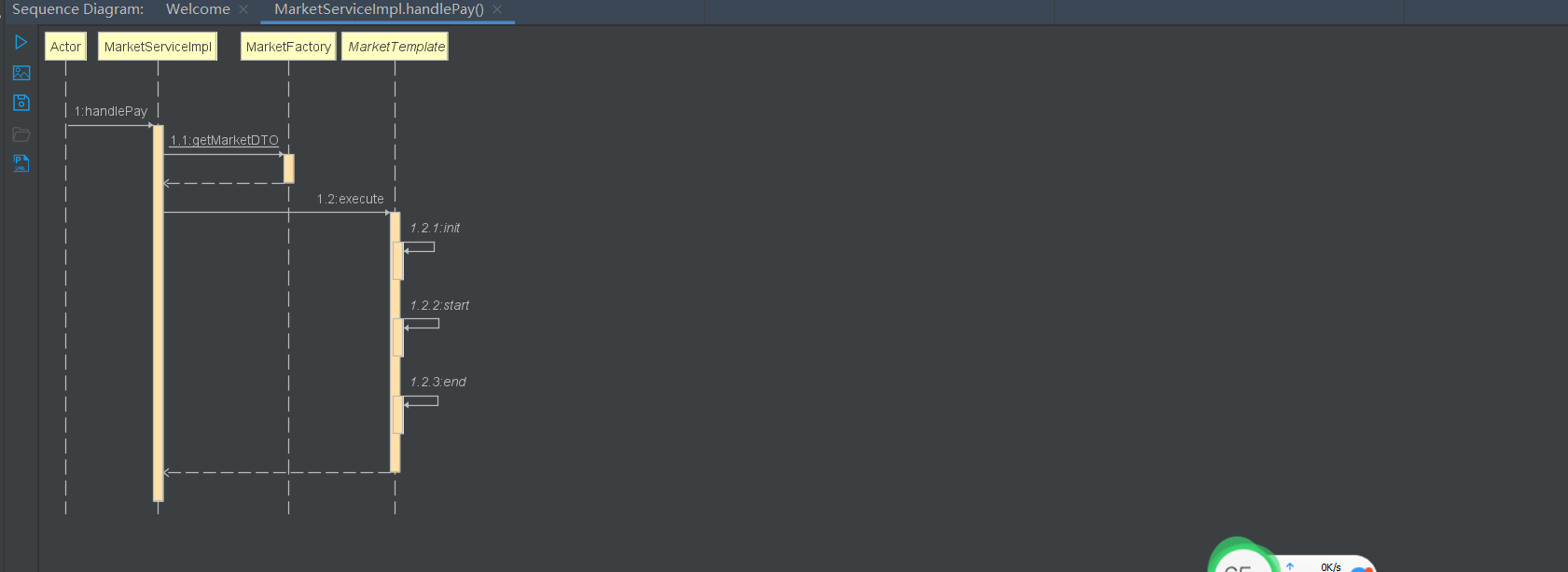

4.3 生成时序图

此处注意，是要选择某一个方法，而不是类。
