1. 二极管的认识

        按二极管的功能可分为：开关、整流、稳压、电压基准、稳流、变容、瞬变电压抑制、

光电和微波等类别。

        二极管最明显的性质就是它的单向导电特性，就是说电流只能从一边过去，却不能从另一边过来（从正极流向负极）。我们用万用表来对常见的1N4001型硅整流二极管进行测量，红表笔接二极管的负极，黑表笔接二极管的正极时，表针会动，说明它能够导电；然后将黑表笔接二极管负极，红表笔接二极管正极，这时万用表的表针根本不动或者只偏转一点点，说明导电不良。（万用表里面，黑表笔接的是内部电池的正极）

        利用二极管单向导电的特性，常用二极管作整流器，把交流电变为直流电，即只让交流电的正半周（或负半周）通过，再用电容器滤波形成平滑的直流。

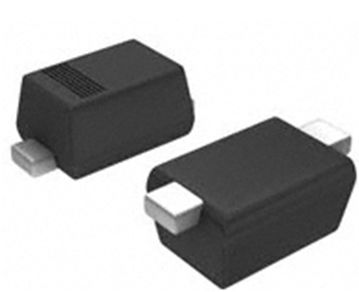

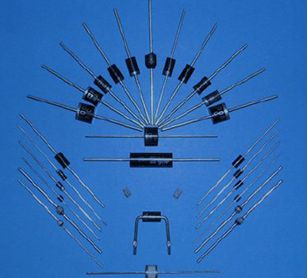

        常见的几种二极管如图所示。其中有玻璃封装的、塑料封装的和金属封装的等几种。

        下图是二极管的电路符号，像它的名字，二极管有两个电极，并且分为正负极，一般把极性标示在二极管的外壳上。大多数用一个不同颜色的环来表示负极，有的直接标上"-"号。大功率二极管多采用金属封装，并且有个螺帽以便固定在散热器上。







2. 二极管的规范叙述

1 DIODE ① ② ③ ④

Ex. DIODE 100V 200mA SOD123 MMSD4148



① REVERSE VOLTAGE

② FORWARD CURRENT

③ PACKAGE TYPE

④ VENDOR PART NUMBER



3.按参数选型

        额定正向工作电流：二极管长期连续工作时允许通过的最大正向电流值。

        最大浪涌电流：是允许流过的过量正向电流，它不是正常电流，而是瞬间电流。其值通常是额定正向工作电流的20倍左右。

        最高反向工作电压：加在二极管两端的反向工作电压高到一定值时，管子将会击穿，失去单向导电能力。为了保证使用安全，规定了最高反向工作电值。

        例如，lN4001二极管反向耐压为50V，lN4007的反向耐压为1000V

        反向电流：是指二极管在规定的温度和最高反向电压作用下，流过二极管的反向电流。反向电流越小，管子的单方向导电性能越好。

        反向电流与温度密切相关，大约温度每升高10oC，反向电流增大一倍。例如2APl型锗二极管, 在25℃时，反向电流为250 μA，温度升高到35℃，反向电流将上升到500 μA，在75℃时，它的反向电流已达8mA，不仅失去了单方向导电特性，还会使管子过热而损坏。

        硅二极管比锗二极管在高温下具有较好的稳定性。

        反向恢复时间：从正向电压变成反向电压时，电流一般不能瞬时截止，要延迟一点点时间，这个时间就是反向恢复时间。它直接影响二极管的开关速度。

        最大功率：最大功率就是加在二极管两端的电压乘以流过的电流。这个极限参数对稳压二极管等显得特别。



4.供应商的选择

        根据公司的合格供应商进行选择，由于各公司选择供应商的要求不尽相同，供应商的选择也有差异。现提供业界一些供应商清单：

NXP

DIODES

ONSEMI

PANJIT

IR

VISHAY

NIKO

FAIRCHILD

ROHM

AOS

APEC

Littelfuse

INFINEON

Toshiba

Diotec Semiconductor

Weitron Technology

Optoway Technology Inc

Leshan Radio Company

Guangdong Kexin Industrial Co.,Ltd

STMicroelectronics

IXYS Corporation

Shanghai Lunsure

江苏长电

Micro Commercial Components

Unisonic Technologies

Changzhou Shunye Electronics Co.,Ltd.

GOOD-ARK Electronics

GTM CORPORATION

济南固锝电子

桑德斯微电子





发光二极管厂商:

LITEON

EVERLIGHT

HARVATEK

KINGBRIGHT

Avageo

Bivar

C&K

Chicago Miniature lighting

Cree

Dialight

FAIRCHILD OPTOELECTRONICS GROUP

JKL Components corp
