咸鱼ZTMS实例—智能车接线
“新手玩家”要注意看接线说明哦~要不就
基础接线
- 传感器上含有“VCC”字样的一般接到开发板的3.3V，5V或者12V。（看传感器参数）
- 传感器上含有"GND"字样的直接接到开发板的GND即可
- 其他引脚接线看说明即可例如：

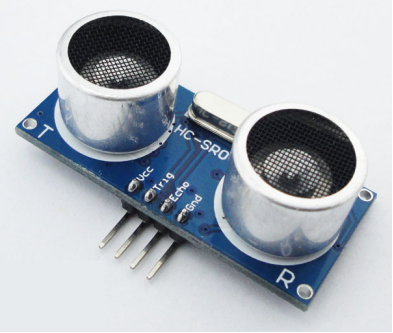

传感器上Trig和Echo引脚在编程中的设置如下
说明Trig在板子上对应的引脚为A13，Echo在板子上对应的引脚为A14~
注意：一般程序开头都会做一个引脚定义，看懂会接即可

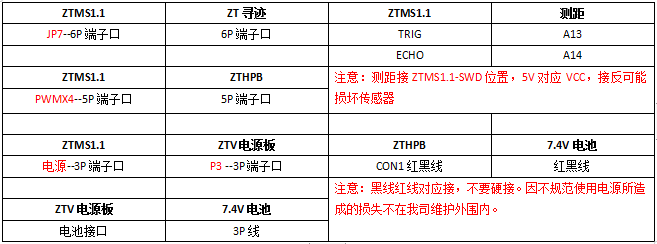

接线说明：

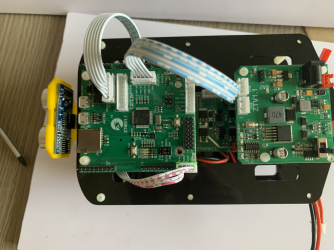

1)直流电机与ZTHPB连线（2P端子线）
2)ZTMS开发板与ZTHPB连线（5P端子线）
3)ZTMS开发板与ZT寻迹连线（6P端子线）
4)ZTMS开发板与超声波测距连接（4P端子线）
5)ZTMS开发板与ZTV电源板（3P端子线）
6)ZTV电源板与电池（3P端子线）

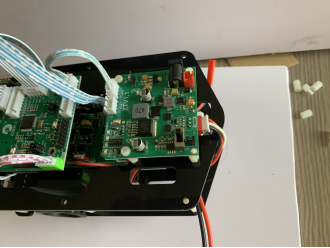

7)电池与ZTHPB大功率板连接（黑线对黑线）

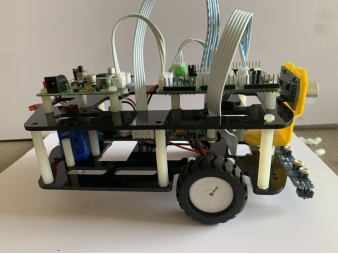

完成
