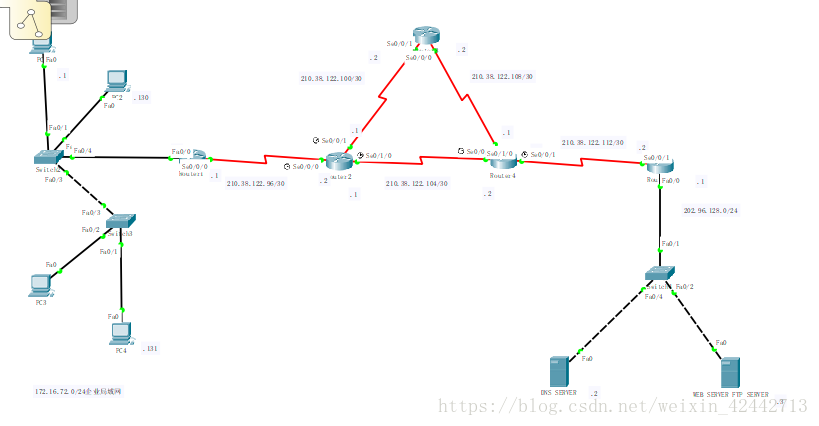

1.拓扑图：
2、配置要求
1）对企业局域网络中的网络设备进行 IP 地址规划，将172.16.X+50.0/24所在网段等长划分为两个子网，要求路由器接口的 IP 地址为该子网中最小的 IP 地址。
步骤一：画拓扑图，R1和R5用1841，R2，3，4用1941，然后首先划分子网
X是自己学号
Vlan10:172.16.72.0/25
//172.16.72.0 是网络地址，不可用
可用主机地址范围：172.16.72.1-126
//172.16.72.126 是广播地址，不可用
Vlan20:172.16.72.128/25
//172.16.72.128 是网络地址，不可用
可用主机地址范围：172.16.72.129-254
//172.16.72.255 是广播地址，不可用
2）按照上述要求，给网络中的相关PC机、服务器和路由器设置 IP 地址。其中拓扑图中的x值为某指定值。
步骤二：然后标注各个网段和端口IP地址，并配置CP1-4的IP、路由器R1-5的IP,保证直连路由可ping通。
3）在交换机S2,S3上创建vlan10和vlan20，并将PC1和PC3所在端口加入到vlan10中，将PC2和PC4所在端口加入到vlan20中。并通过在R1上配置单臂路由使两个VLAN能通信。
Vlan10:172.16.72.0/25
Vlan20:172.16.72.128/25
步骤三：分配vlan，在R1上配置单臂路由使两个VLAN能通信。
S2:
s2(config)#vlan 10
s2(config-vlan)#ex
s2(config)#vlan 20
s2(config-vlan)#ex
S3:
s3(config)#vlan 10
s3(config-vlan)#ex
s3(config)#vlan 20
s3(config-vlan)#ex
S2:
s2(config)#interface f0/1
s2(config-if)#switchport mode access
s2(config-if)#switchport access vlan 10
s2(config-if)#ex
s2(config)#interface f0/2
s2(config-if)#switchport mode access
s2(config-if)#switchport access vlan 20
s2(config)#interface F0/3
//s2(config-if)#switchport mode trunk//配置串口
//s2(config)#interface F0/4
//s2(config-if)#switchport mode trunk
S3:
s3(config)#interface f0/2
s3(config-if)#switchport mode access
s3(config-if)#switchport access vlan 10
s3(config-if)#ex
s3(config)#interface f0/1
s3(config-if)#switchport mode access
s3(config-if)#switchport access vlan 20
R1:
Router(config)#int f0/0.10
Router(config-subif)#encapsulation dot1Q 10
Router(config-subif)#ip add 172.16.72.1 255.255.255.128
Router(config-subif)#no shut
Router(config-subif)#int f0/0.20
Router(config-subif)#encapsulation dot1Q 20
Router(config-subif)#ip add 172.16.72.129 255.255.255.128
Router(config-subif)#no shut
Router(config-subif)#int f0/0
Router(config-if)#no shut
S2：
interface FastEthernet0/3
switchport mode trunk
interface FastEthernet0/4
switchport mode trunk
4）在R1设置静态默认路由指向R2，在R2上设置一条静态路由指向企业局域网内部网络。在R1上配置PAT,使得VLAN10的所在网段能够访问互联网。
步骤四：
//在R1设置静态默认路由指向R2
R1：
Router1(config)#ip route 0.0.0.0 0.0.0.0 s0/0/0
//在R2上设置一条静态路由指向企业局
R2：
Router2(config)#ip route 172.16.72.0 255.255.255.0 s0/0/0域网内部网络（s0/0/0是指向企业网的端口）
//在R1上配置PAT,使得VLAN10的所在网段能够访问互联网
R1：
Router(config)#ip nat pool PAT-POOL 210.38.122.97 210.38.122.97 netmask 255.255.255.252
Router(config)#access-list 1 permit 172.16.72.0 0.0.0.127
Router(config)#ip nat inside source list 1 pool PAT-POOL overload
Router(config)#int f0/0.10
Router(config-if)#ip nat inside
Router(config-if)#int s0/0/0
Router(config-if)#ip nat outside
5）在R2、R3、R4、R5上配置使用单区域OSPFv2动态路由协议，使整个网络能够互联互通。
步骤五：配置使用单区域OSPFv2动态路由协议
R2：
Router2(config)#router ospf 1
Router3(config-router)#network 210.38.122.98 0.0.0.0 area 0
Router3(config-router)#network 210.38.122.101 0.0.0.0 area 0
Router3(config-router)#network 210.38.122.105 0.0.0.0 area 0
Router3(config-router)#ip route 172.16.72.0 255.255.255.0 Serial0/0/0
R3：
Router3(confi)#router ospf 1
Router3(config-router)#network 210.38.122.102 0.0.0.0 area 0
Router3(config-router)#network 210.38.122.110 0.0.0.0 area 0
R4：
Router4(config)#router ospf 1
Router4(config-router)#network 210.38.122.106 0.0.0.0 area 0
Router4(config-router)#network 210.38.122.113 0.0.0.0 area 0
Router4(config-router)#network 210.38.122.109 0.0.0.0 area 0
R5：
Router5(config)#router ospf 1
Router5(config-router)#network 210.38.122.114 0.0.0.0 area 0
Router5(config-router)#network 202.96.128.1 0.0.0.0 area 0
6）在交换机S2，S3上设置特权模式的密码和telnet远程登录的密码，密码统一为：network。要求只能VLAN 20的PC能够远程登陆S2，S3。
在交换机S2，S3上设置特权模式的密码和telnet远程登录的密码
S2、S3上配置：
S(config)#enable password network
S(config)#line vty 0 4
S(config-line)#password network
S(config-line)#login
//要求只能VLAN 20的PC2、PC4能够远程登陆S2，S3。
S2：
s2(config-line)#access-class 1 in
s2(config)#access-list 1 permit 172.16.72.128 0.0.0.127
s2(config)#access-list 1 deny any
S3：
s3(config-line)#access-class 1 in
s3(config)#access-list 1 permit 172.16.72.128 0.0.0.127
s3(config)#access-list 1 deny any
7）配置扩展ACL,使得中国电信中心机房内的www服务和DNS服务可以被外部访问，但所有其他服务不能对外提供服务。
ACL：//本题有争议希望有人提出更好的答案
Router5(config)#access-list 100 permit tcp any any eq www
Router5(config)#access-list 100 permit tcp any any eq 443
Router5(config)#access-list 100 permit ip any any
或者：
Router5(config)#access-list 101 permit tcp any host 202.96.128.101 eq www
Router5(config)#access-list 101 permit tcp any host 202.96.128.100 eq 53
Router5(config)#access-list 101 permit udp any host 202.96.128.100 eq 53
Router5(config)#int f0/0
Router5(config-if)#ip access-group 101 out

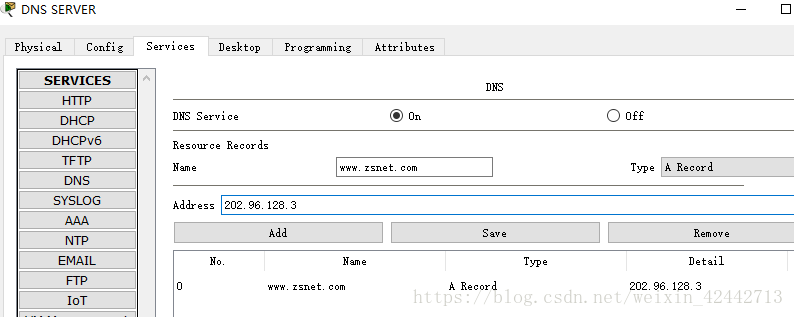

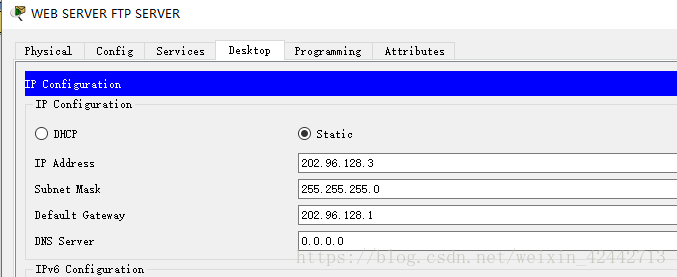

8）要求企业网中所有的 PC 能互相连通，并且都能够通过浏览器访问www.zsnet.com的WEB服务器。

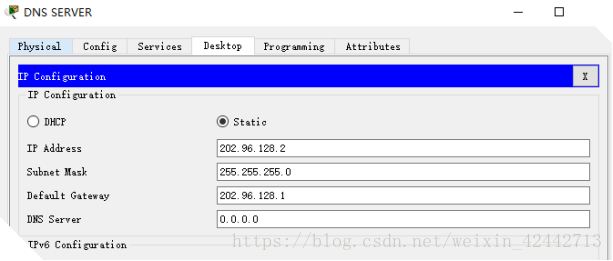

在各个PC上配置DNS服务202.96.128.2

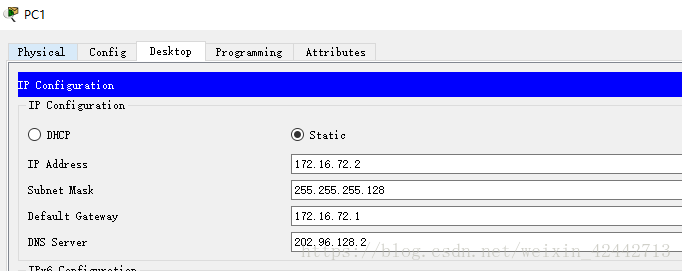

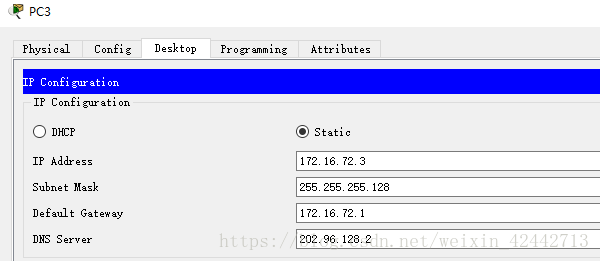

PC1、PC3的网关是：172.16.72.1

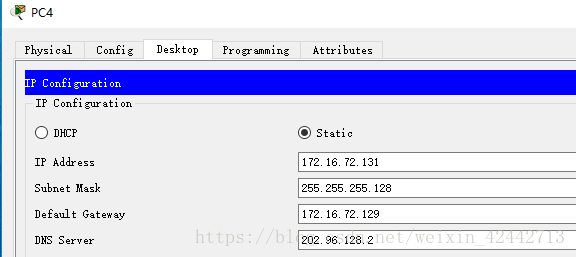

PC2、PC4的网关是：172.16.72.129
