一、可控硅简介

可控硅是一种大功率元器件，它主要由控制极G决定其开关。可分为单向可控硅和双向可控硅。

单向可控硅，也就是人们常说的普通晶闸管，简称SCR。当两个单向可控硅反相并联时，就构成了双向可控硅，简称TRIAC。双向可控硅没有反相耐压问题，因此特别适合做交流无触点开关使用。

二、内外部结构图

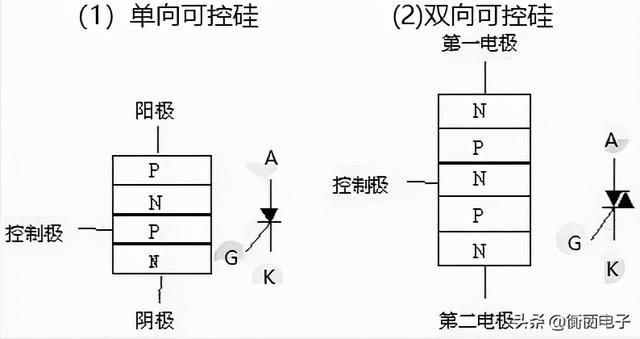

①内部结构图如下:

单向可控硅由四层半导体材料组成P1N1P2N2，有三个PN结，它和二极管一样具有单向特性，关键是多了一个控制极。

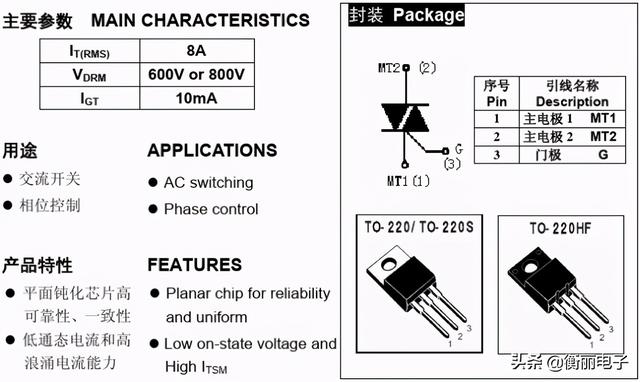

②外部结构图如下

该管为TO220封装，从左到右依次为1，2，3脚，其中1脚和2脚为主电极，3脚为控制极。

平均电流为8A，重复峰值断态电压600-800V，门极触发电流10mA。

三、工作状态

可控硅只有导通和关断两种状态。

导通的条件是：

①在阳极A和阴极K之间外加正向电压；

②控制极有足够的正向电压和电流。

两者缺一不可。

一旦可控硅导通后，即使控制极G的电流消失了，可控硅仍然能够维持导通状态，由于触发信号只起触发作用，没有关断功能。

那么怎样才能使可控硅关断呢？

①断开阳极电源；

②使阳极电流小于维持导通的最小电流。

任一条件即可。

如果可控硅阳极和阴极之间外加的是交流电压或脉动直流电压，那么在电压过零时，可控硅会自行关断。

四、优缺点

优点：体积小、重量轻、效率高。

缺点：过载能力差，短时间的过流，过压都会造成元件损坏，抗干扰能力差，且在控制大电感负载时会干扰电网和自干扰等缺点。
