为了编写LED驱动程序，需要查看开发板的原理图，查看需要配置的引脚。这里LED驱动代码的编写基于100ask-imx6ull mini开发板。

一、查看原理图

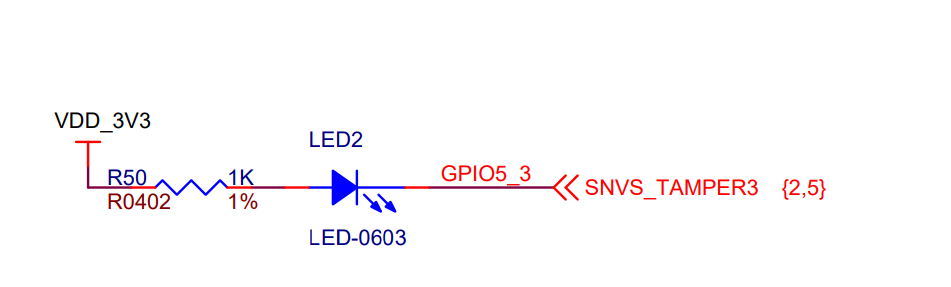

由LED硬件图可以得知配置GPIO5_3 输出低电平，LED点亮，GPIO5_3输出高电平，LED熄灭。
具体的寄存器操作应该是怎样的？
1.使能寄存器，但有些芯片的GPIO是没有使能开关的，即它总是使能的。
2.选择引脚功能，一个引脚可以用于GPIO、串口、USB或其他功能，有对应的寄存器来选择引脚的功能。
3.对于已经设置为GPIO功能的引脚，有方向寄存器用来设置它的方向：输出、输入。
4.对于已经设置为GPIO功能的引脚，有数据寄存器用来写、读引脚电平状态。

下面通过查阅手册获取我们想要的寄存器有关信息：
我们想要获取的是寄存器的地址，需要配置哪个寄存器，配置寄存器相应位上的哪个值这些信息。

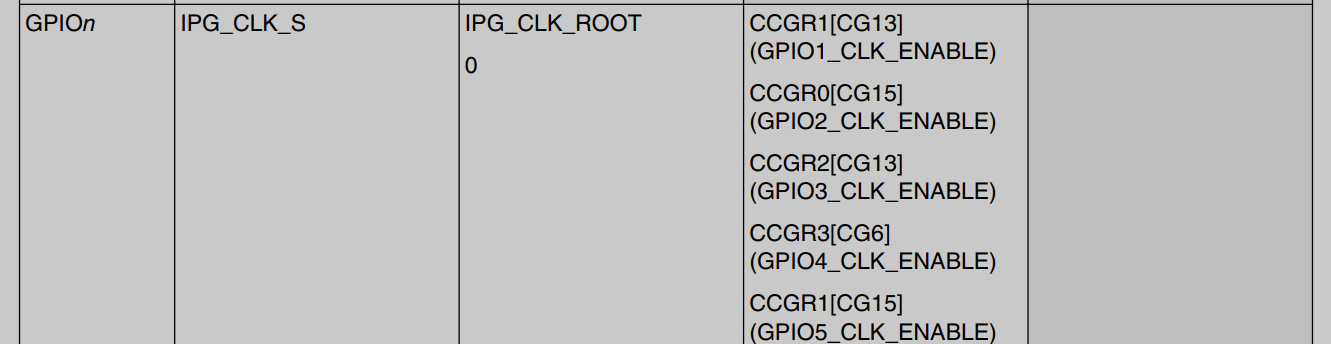

通过查阅《Chapter 18: Clock Controller Module (CCM)》中的CCM clock tree，获知使能GPIO5需要配置CCGR1寄存器中的CG15

二、查看芯片手册

1.使能寄存器

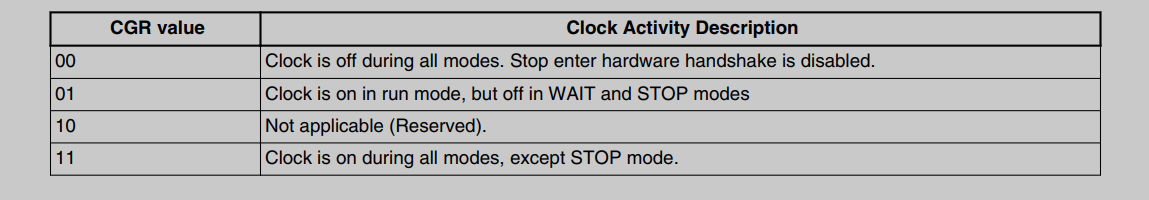

① 00：该GPIO模块全程被关闭
② 01：该GPIO模块在CPU run mode情况下是使能的；在WAIT或STOP模式下，关闭
③ 10：保留
④ 11：该GPIO模块全程使能

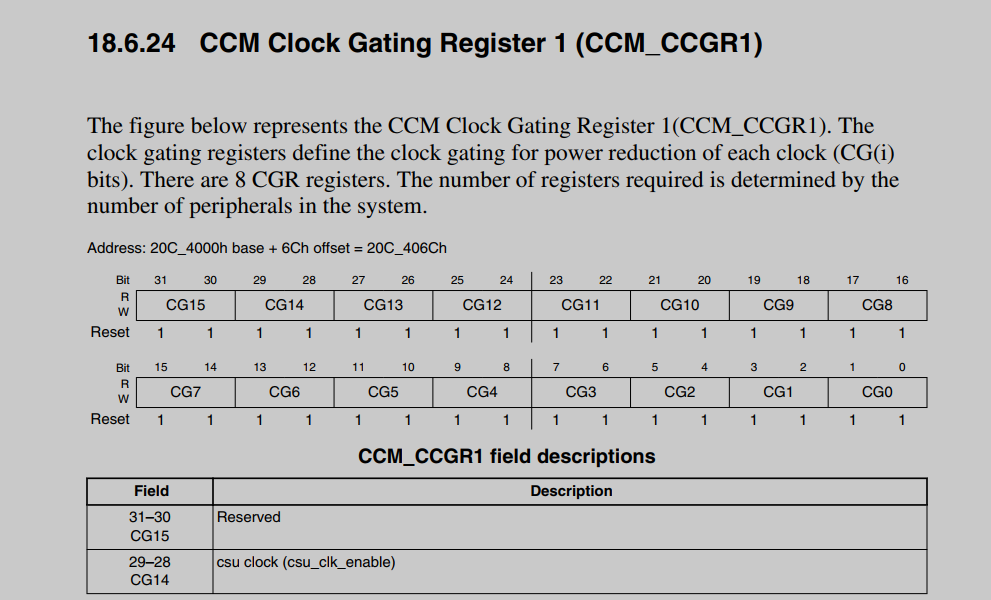

需要配置30和31位为1使能寄存器（默认使能，可以不配置）

2.配置功能选择寄存器

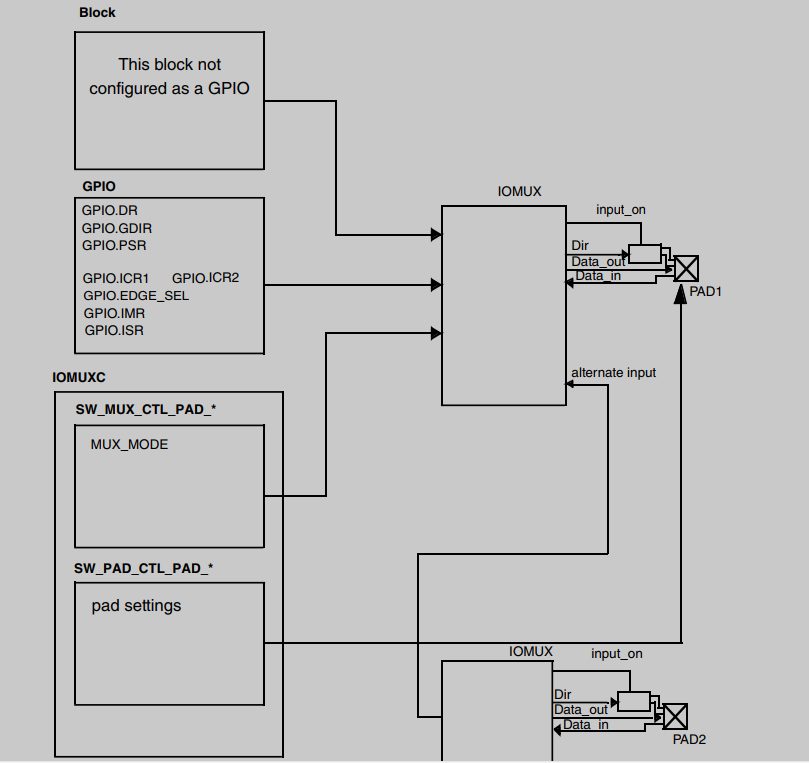

根据GPIO章节提供的框图可知需要去找IOMUXC配置相应寄存器

参考《Chapter 32: IOMUX Controller (IOMUXC)》去配置引脚功能
IOMUXC中有2个寄存器用来设置它，MUX_MODE是配置我们所需要的引脚功能，pad settings是设置上拉电阻这类，暂不用管它。

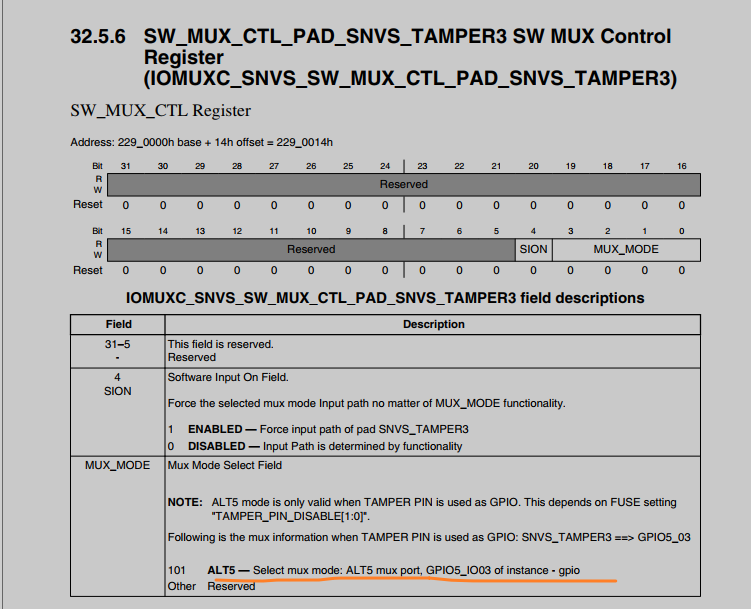

需要配置IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3寄存器，配置相应位为101.

3.配置方向寄存器

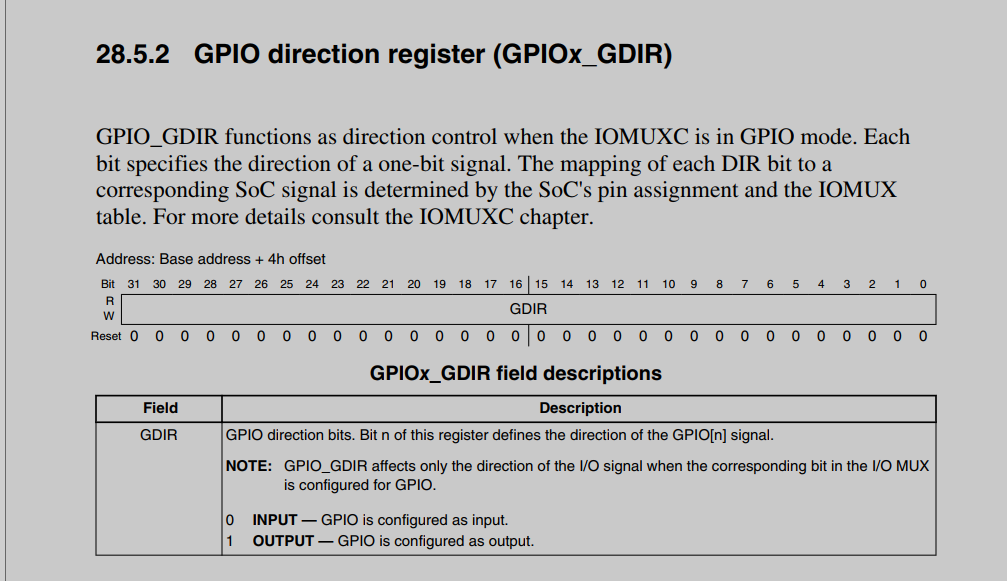

GPIOx_GDIR：设置引脚方向，每位对应一个引脚，1-output，0-input

根据需要要将GPIO5_GDIR第三位配置1，即让GPIO5_3 输出

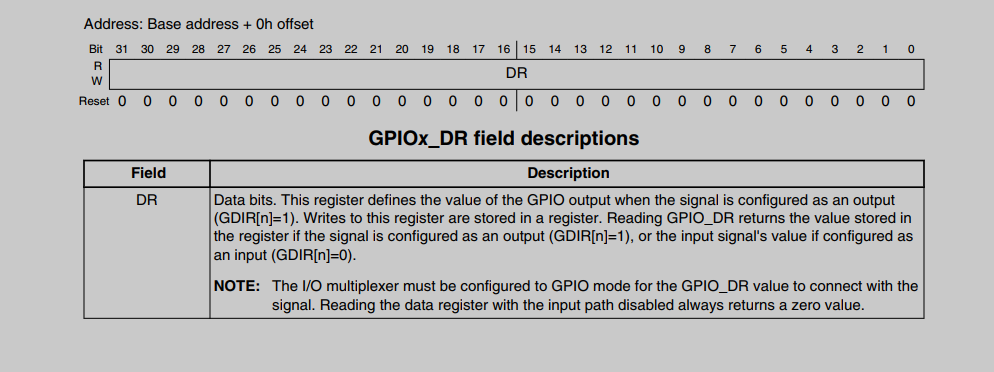

4.数据寄存器

GPIOx_DR：设置输出引脚的电平，每位对应一个引脚，1-高电平，0-低电平

根据需求配置GPIO5_DR第三位为1或0

5.读寄存器

GPIOx_PSR：读取引脚的电平，每位对应一个引脚，1-高电平，0-低电平

以上的基地址参考《Chapter 2: memory map》

三、编写代码

1.驱动代码的编写

需要注意的是对于寄存器的物理地址需要先映射成虚拟地址，才能使用

编写驱动程序的套路：
① 确定主设备号，也可以让内核分配
② 定义自己的file_operations结构体
③ 实现对应的drv_open/drv_read/drv_write等函数，填入file_operations结构体
④ 把file_operations结构体告诉内核：register_chrdev
⑤ 谁来注册驱动程序啊？得有一个入口函数：安装驱动程序时，就会去调用这个入口函数
⑥ 有入口函数就应该有出口函数：卸载驱动程序时，出口函数调用unregister_chrdev
⑦ 其他完善：提供设备信息，自动创建设备节点：class_create, device_create

驱动怎么操作硬件？通过ioremap映射寄存器的物理地址得到虚拟地址，读写虚拟地址。
驱动怎么和APP传输数据？通过copy_to_user、copy_from_user这2个函数。

因为编写的是字符设备驱动，可在source insight 的linux源码环境下光标定位到register_chrdev按住ctrl + / 来搜索相应源码来参考。

/*
*  led 驱动代码
*/#include <linux/module.h>
#include <linux/fs.h>
#include <linux/errno.h>
#include <linux/miscdevice.h>
#include <linux/kernel.h>
#include <linux/major.h>
#include <linux/mutex.h>
#include <linux/proc_fs.h>
#include <linux/seq_file.h>
#include <linux/stat.h>
#include <linux/init.h>
#include <linux/device.h>
#include <linux/tty.h>
#include <linux/kmod.h>
#include <linux/gfp.h>
#include <asm/io.h>static int led_major;
static struct class *led_class;// volatile 直接从变量地址中读取数据，不让编译器去优化
// 比如让GPIO5_DR先配置成0再配置成1，反映在硬件上是LED先亮后灭
// 但软件优化的结果可能是直接配置成1static volatile unsigned int *IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3;
static volatile unsigned int *GPIO5_GDIR;
static volatile unsigned int *GPIO5_DR;static ssize_t led_write(struct file *file, const char __user *buf,size_t count, loff_t * ppos)
{/* set gpio to led on */int ret;char val;ret = copy_from_user(&val,buf,1);if(val){*GPIO5_DR  &= ~(1<<3);}else{*GPIO5_DR  |= (1<<3);}return 1;
}static int led_open(struct inode *inode, struct file *file)
{/* *  enable GPIO5  默认已经使能*  configure GPIO5_3 as gpio*  configure GPIO5_3 as OUTPUT*/// 需要清零 因为这里需要配置成101，既有0，也有1*IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3 &= ~0xf;*IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3 |= 0x5;*GPIO5_GDIR |= (1<<3);return 0;
}static const struct file_operations led_fops =
{.owner		= THIS_MODULE,.write		= led_write,.open		= led_open,
};static int __init led_init(void)
{   printk("%s %s line:%d",__FILE__,__FUNCTION__,__LINE__);led_major = register_chrdev(0, "100ask_led", &led_fops);/* IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3 101 2290000h+ 14h = 2290014h* GPIO5_GDIR   020AC000 + 4h 3* GPIO5_DR     020AC000* * ioremap * 映射寄存器物理地址 得到虚拟地址* */IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3 = ioremap(0x02290000 + 0x14,4);GPIO5_GDIR = ioremap(0x020AC000 + 0x04,4);GPIO5_DR = ioremap(0x020AC000,4);led_class = class_create(THIS_MODULE, "myled");device_create(led_class, NULL, MKDEV(led_major, 0),NULL, "myled");return 0;
}static void __exit led_exit(void)
{   iounmap(IOMUXC_SNVS_SW_MUX_CTL_PAD_SNVS_TAMPER3);iounmap(GPIO5_GDIR);iounmap(GPIO5_DR);device_destroy(led_class,MKDEV(led_major, 0));class_destroy(led_class);unregister_chrdev(led_major, "100ask_led");
}module_init(led_init);
module_exit(led_exit);
MODULE_LICENSE("GPL");

2.测试代码的编写

打开设备节点 /dev/myled，写入0或1

/*
*  led 驱动测试代码       上层应用
*/#include <stdio.h>
#include <sys/types.h>
#include <sys/stat.h>
#include <fcntl.h>
#include <string.h>
#include <unistd.h>/*
*  ./led_drv_test /dev/myled on
*  ./led_drv_test /dev/myled off
*/int main(int argc,char **argv)
{   char status = 0;int fd;if(argc != 3){printf("Usage:%s /dev/myled on/off\n",argv[0]);printf("eg:%s /dev/myled on\n",argv[0]);printf("eg:%s /dev/myled off\n",argv[0]);return -1;}fd = open(argv[1],O_RDWR);if(fd<0){printf("can not open\n");return -1;}if(strcmp(argv[2],"on")==0){status = 1;}else if(strcmp(argv[2],"off")==0){status = 0;}write(fd,&status,1);return 0;
}

四、编译测试

Makefile(直接在工作目录下执行make,但注意相应的环境要配好)

KERN_DIR = /home/heavysea/100ask/100ask_imx6ull_mini-sdk/Linux-4.9.88all:make -C $(KERN_DIR) M=`pwd` modules $(CROSS_COMPILE)gcc -o ledtest led_drv_test.c clean:make -C $(KERN_DIR) M=`pwd` modules cleanrm -rf modules.orderrm -f ledtestobj-m	+= led_drv.o

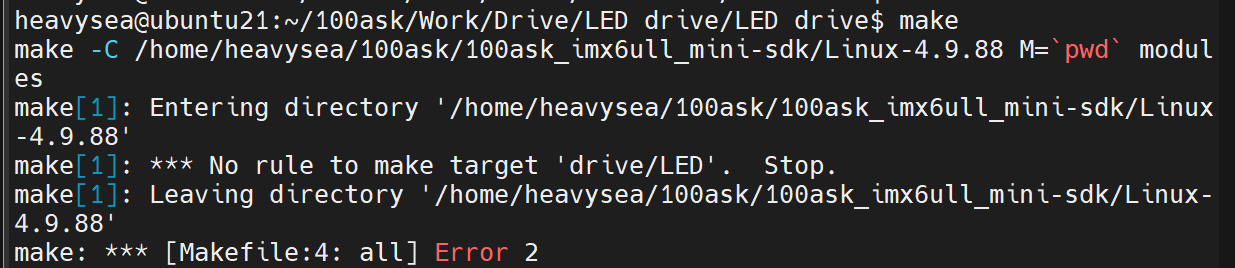

注意：工作目录文件名不要有多余的空格，否则执行会报错

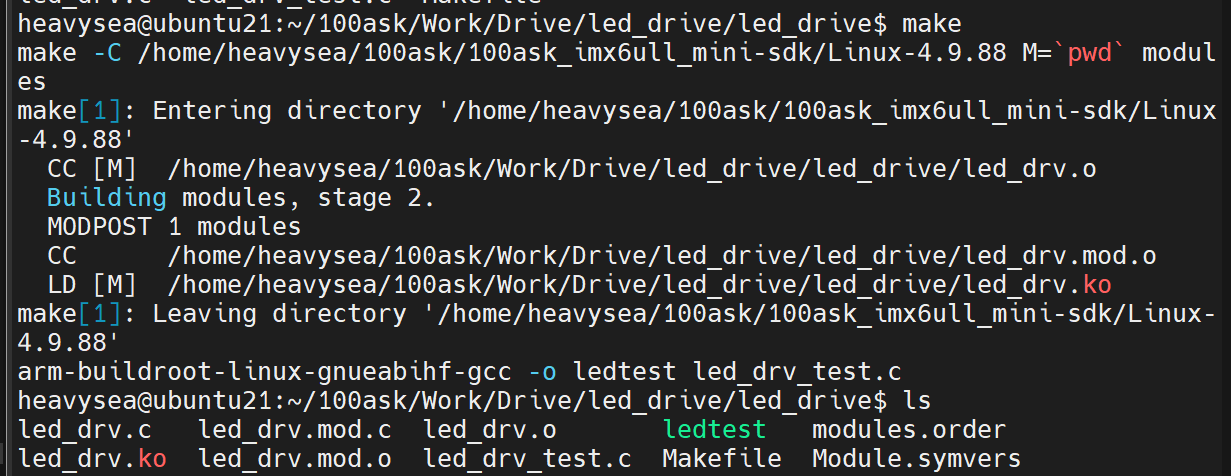

调整文件名。执行成功

将.ko文件和测试程序拷贝到板子上运行，加载驱动进行测试

echo "7 4 1 7" > /proc/sys/kernel/printk    // 打开板子的内核打印信息

其他有关内容参考博文，不再赘述。
