本文档介绍 itop4412 开发板的内核启动 LOGO，请注意如果要修改的屏幕分辨率小于
480x640，请参考另外的独立文档“iTOP-4412-内核-4.3 寸屏幕-logo 修改_V1.0”。
本文档 LOGO 修改方法支持迅为除 4.3 寸屏幕以外所有屏幕。
首先要准备一张 480x640 分辨率的图片，作者使用的是美图秀秀修改图片的分辨率，觉
得挺好用，这里推荐给大家使用。另外如果图片显示方向不对，在保证分辨率为 640x480 的
情况下，可以使用上下左右翻转功能处理图片。
然后使用转换工具 Img2Lcd（在压缩包中）把图片转换成数组文件，工具配置如下，如
下图所示。

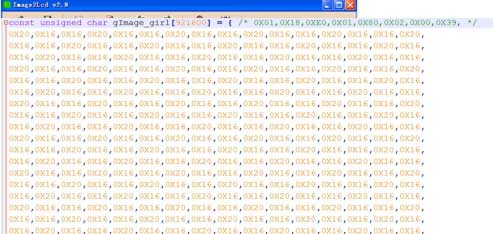

如下图所示，转化的数组文件内容，一定要保证数组长度为 921600。
在内核源码文件中“drivers/video/samsung/iTop-4412.h”，如下图所示。
如上图所示的内核文件中有两个数组，需要用到的是 iBitmapData_q 数组，将其中的内
容使用前面图片导出数组内容替换。
替换完成之后，重新编译生成新的内核镜像，重新烧写到开发板中之后，就可以完成内核
启动 LOGO 的更新了。
有可能我们自己制作的 logo 没有显示在屏幕的最中央，那我们需要修改下文件
“drivers/video/samsung/s3cfb_ops.c”，在这个文件找到函数：s3cfb_draw_logo
int s3cfb_draw_logo(struct fb_info *fb)
{
#ifdef CONFIG_FB_S5P_SPLASH_SCREEN
struct fb_fix_screeninfo *fix = &fb->fix;
struct fb_var_screeninfo *var = &fb->var;
#if 0
struct s3c_platform_fb *pdata = to_fb_plat(fbdev->dev);
memcpy(fbdev->fb[pdata->default_win]->screen_base,
LOGO_RGB24, fix->line_length * var->yres);
#else
//u32 height = var->yres / 3;
u32 line = fix->line_length;
u32 i, j;
u32 index;
u32 top,left;
const unsigned char *pLog =NULL;
memset(fb->screen_base, 0x00, var->yres * line);
printk("\n CPU type: \n");
if(soc_is_exynos4412()){
printk(" Exynos 4412\n");
pLog = iBitmapData_q;
}else{
printk("Exynos 4212\n");
pLog = iBitmapData;
}
top = 170;
left = 230;
index = 0;
for (i = 0; i < 480; i++) {
for (j = 0; j < 640; j++) {
memset(fb->screen_base + (i + top) * line + (j + left) * 4 + 0, pLog[index], 1);//B
memset(fb->screen_base + (i + top) * line + (j + left) * 4 + 1, pLog[index+1], 1);//G
memset(fb->screen_base + (i + top) * line + (j + left) * 4 + 2, pLog[index+2], 1);//R
memset(fb->screen_base + (i + top) * line + (j + left) * 4 + 3, 0x00, 1);
index += 3;
}
}
#endif
#endif
return 0;
}
修改这个函数里面的 top 和 left 就可以控制图片在屏幕显示的位置了。
