3.10.1  脊线图及应用场景

1.脊线图简介

脊线图是部分重叠的线形图，用以在二维空间产生山脉的印象，其中每一行对应的是一个类别，而x轴对应的是数值的范围，波峰的高度代表出现的次数。

2.应用场景

适用于可视化指标数据随时间或空间分布的变化。例如，为了分析不同食品类型与二氧化碳排放量的关系，我们可以使用R语言绘制两者之间的脊线图，如图3-27所示。

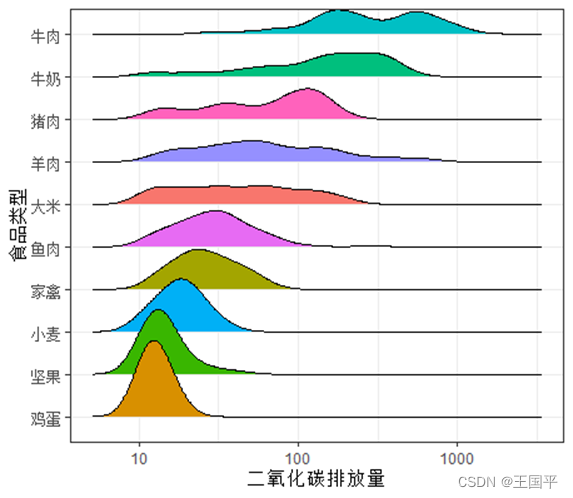

图3-27 食物类型与二氧化碳排放量

3.10.2  Python案例实战

为了深入研究该企业在2019年每个月份的商品退单量情况，我们使用每日退单量数据表（return_days.csv），该表包含退单日期（date）和退单量（return）两个字段，然后利用Altair库绘制每月商品退单量的脊线图，其中横轴是退单量，纵轴是退单所在的月份，山峰的高低表示退单的次数，代码如下：

#导入相应库

import altair as alt

import pandas as pd

#连接退单数据

source = pd.read_csv('D:/Python数据可视化分析与案例实战/ch03/return_days.csv',',')

step = 25

overlap = 1

#配置图形参数

alt.Chart(source, height=step).transform_timeunit(Month='month(date)'

).transform_joinaggregate(mean_temp='mean(return)', groupby=['Month']

).transform_bin(['bin_max', 'bin_min'], 'return'

).transform_aggregate(value='count()',groupby=['Month','mean_temp','bin_min','bin_max']

).transform_impute(impute='value',groupby=['Month','mean_temp'],key='bin_min',value=0

).mark_area(interpolate='monotone',fillOpacity=0.8,stroke='lightgray',strokeWidth=0.3

).encode(

    alt.X('bin_min:Q',bin='binned',title='退单量'),

    alt.Y('value:Q',scale=alt.Scale(range=[step, -step * overlap]),axis=None),

    alt.Fill('mean_temp:Q',legend=None,scale=alt.Scale(domain=[30, 5],scheme='redyellowblue')

    )

).facet(

    row=alt.Row('Month:T',title=None,header=alt.Header(labelAngle=0, labelAlign='right', format='%B')

    )

).properties(title='退单量分析',bounds='flush'

).configure_facet(spacing=0

).configure_view(stroke=None

).configure_title(anchor='end')

在Jupyter lab中运行上述代码，生成如图3-28所示的脊线图，从图形可以看出：在2019年，商品的退单量呈现先上升后下降的趋势，在7月份达到峰值，下半年退单量下降较快。

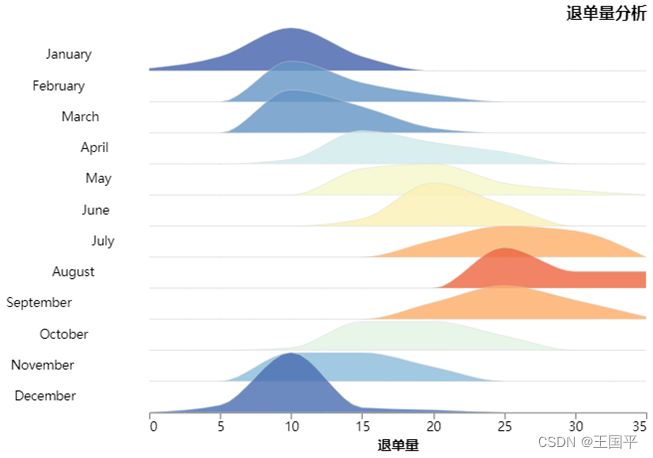

图3-28  脊线图
