静电测试耦合板接两个470K电阻作用是什么
在静电放电实验中，静电放电测试环境中，有两块耦合板上各要接一条带
2个470K电阻的接地线。经常有客户
问到，为什么要接2个470Kr电阻呢？不用一个电阻，而是采用两个，有什么特殊含义吗？
根据标准，静电放电时都要进行接触放电中的间接放电试验，具体是测试桌上铺一水平耦合板，边上同时立一
垂直耦合板，然后用静电枪对水平和垂直耦合板进行放电，看设备有无受到影响。这一测试是主要模拟人体对受
试设备边上其它物体放电（简单点如手拿钥匙），间接测试受试设备有无受到影响。

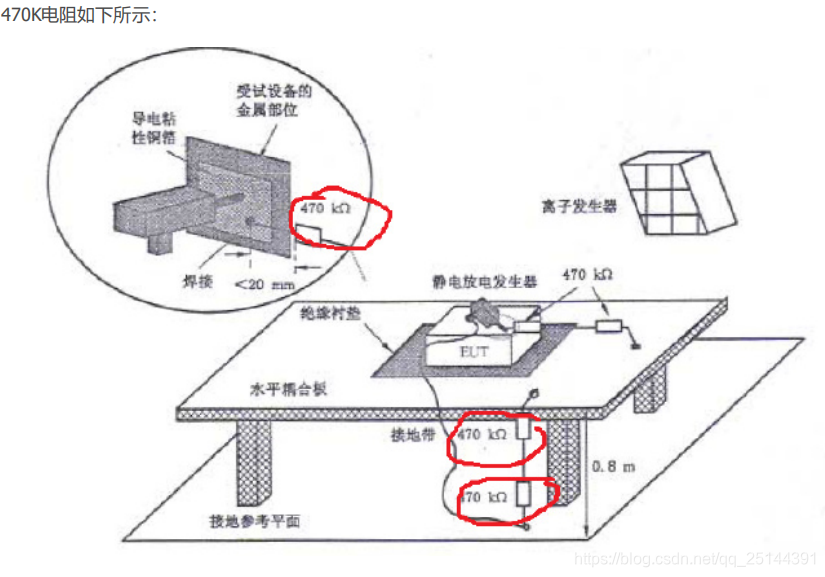

按照标准，水平耦合板和垂直耦合板都是通过2个470K的电阻接地，而且2个电阻分布在接地线两端，这下问题
来了：
1. 这两个电阻什么作用？
2.为什么用2个470K电阻？
3. 这两个电阻为什么在接地线两端？
第一个问题或许大家知道，因为对水平耦合板和垂直耦合板放电是通过瞬态的电磁场和静电场影响设备，所以这
两个电阻就是为防止静电荷沿地线快速泄放，静电场也就产生不了了；另外高阻抗容易积累电荷，最终电荷也是
积累到这些电阻释放掉了。
第二个问题是因为人体对地电阻大约
1M，两个470K电阻正好差不多；
第三个问题是将2个电阻放两端，因为阻抗不匹配，因此静电荷产生的电流会在两个电阻间来回反射直至消失，
减少了流到地上的电流。
文件参考：http://blog.sina.com.cn/s/blog_b719a6240101iixu.html
