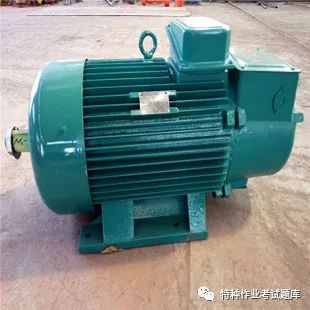

前段时间，小编接到一个电话。对方咨询了一个有关于卷扬机的问题，具体故障现象如下：卷扬机采用的是YZR绕线式异步电动机，接线正确。送电试车的时候，电机直接冒烟了！

经过仔细询问：这台卷扬机已经存在仓库里超过3年了！现场存储环境比较潮湿，上电之前也没有用摇表进行测试绝缘电阻。以至于电机绝缘损坏也没有及时发现，最后绝缘烧坏，整台电机都报废了！

很多人对于兆欧表的使用不熟悉，甚至是轻视绝缘电阻的重要性。根据电工安全操作规程：长期不用或者新上的电机，在通电前都要进行绝缘电阻的测试，合格后方可送电使用(不低于0.5MΩ)。

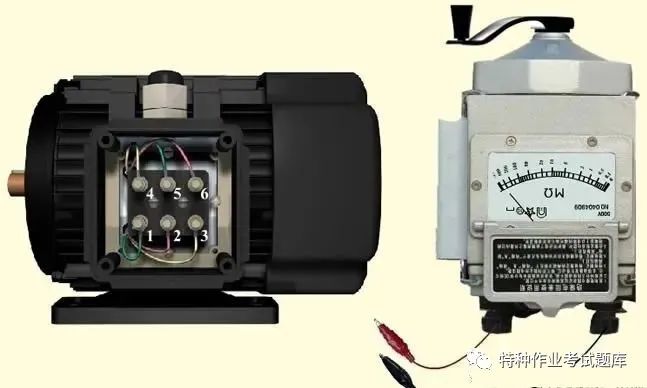

下面，小编将用7张示意图详解兆欧表的使用方法。

500V兆欧表

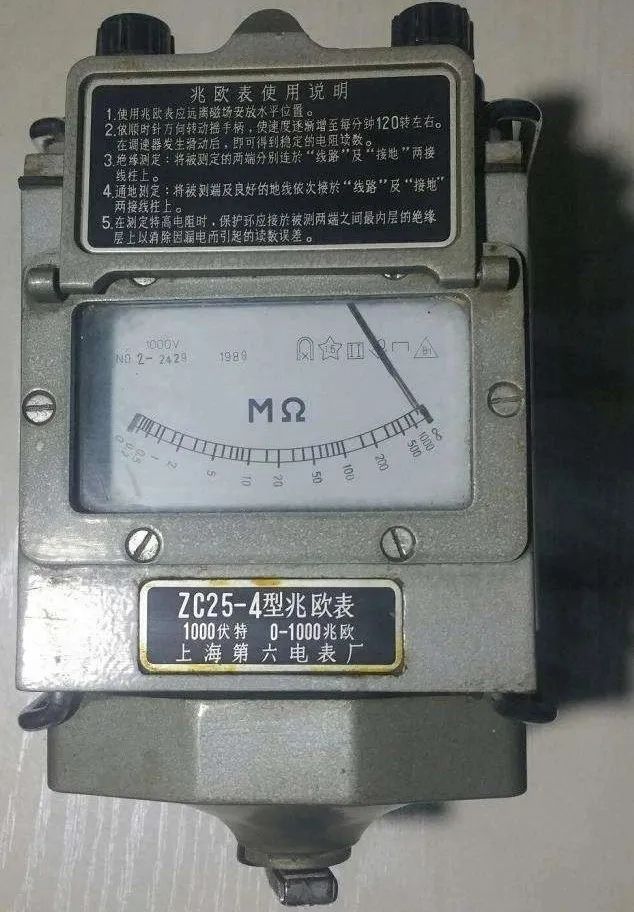

1000V兆欧表

兆欧表的主要组成部分是：磁电式流比计和手摇发电机。

发电机是兆欧表的电源，可以采用直流发电机，也可以采用交流发电机与整流装置配用。

直流发电机的容量很小，但电压很高(100—5000V)。

一、使用前准备

第一步：检查兆欧表能否正常工作，兆欧表在水平面放置。

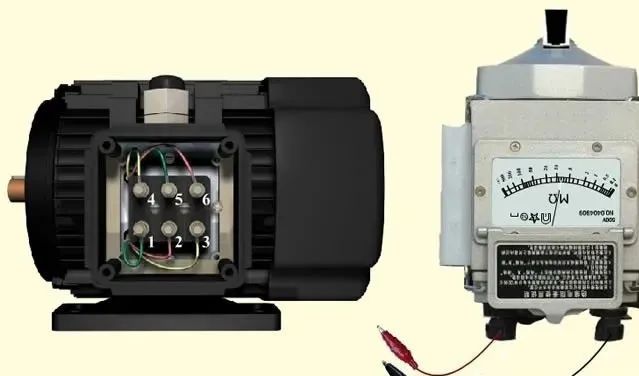

第二步：空摇兆欧表手柄，指针应该指到无穷大(最左边)处。

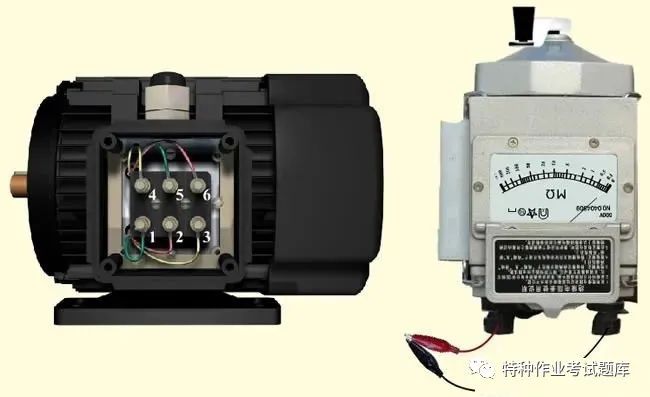

第三步：使 L 和 E 输出线瞬时短接，慢慢摇动手柄，指针应迅速指零(最右边)。

二、正确使用注意事项

1、测量前必须将被测设备电源切断，并对地短路放电。

2、被测物表面要清洁，减少接触电阻，确保测量结果正确性。

3、测量前应将兆欧表进行一次开路和短路实验，检查兆欧表是否良好。

4、兆欧表使用时应放在平稳、牢固的地方，且远离大的外电流导体和磁场。

5、摇测时将兆欧表放于水平位置，摇把转动时其端钮间不许短路。

6、读数完毕，将被测设备放电。

6、若测电气设备内两绕组之间的绝缘电阻时，将“L”和“E”分别接两绕组的接线端。

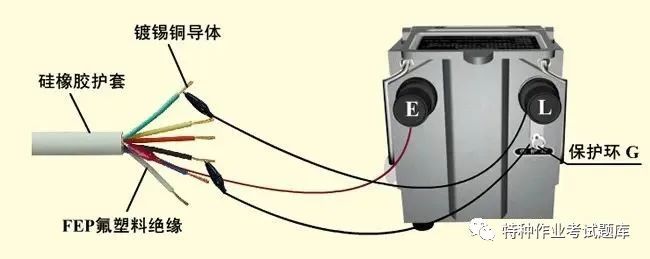

7、当测量电缆的绝缘电阻时，为消除因表面漏电产生的误差，“L”接线芯，“E”接外壳，“G”接线芯与外壳之间的绝缘层。

8、“L”、“E”、“G”与被测物的连接线必须用单根线，绝缘良好，不得绞合，表面不得与被测物体接触。

9、摇动手柄的转速要均匀，一般规定为 120 转／分钟。通常都要摇动一分钟后，待指针稳定下来再读数。如被测电路中有电容时，先持续摇动一段时间，让兆欧表对电容充电，指针稳定后再读数，测完后先拆去接线，再停止摇动。若测量中发现指针指零，应立即停止摇动手柄。

10、测量完毕，应对有贮能元件的设备充分放电，否则容易引起触电事故。

11、禁止在雷电时或附近有高压导体的设备上测量绝缘电阻。

12、兆欧表未停止转动以前，切勿用手去触及设备的测量部分或兆欧表接线桩。拆线时也不可直接去触及引线的裸露部分。

13、兆欧表应定期校验。校验方法是直接测量有确定值的标准电阻，检查其测量误差是否在允许范围以内。

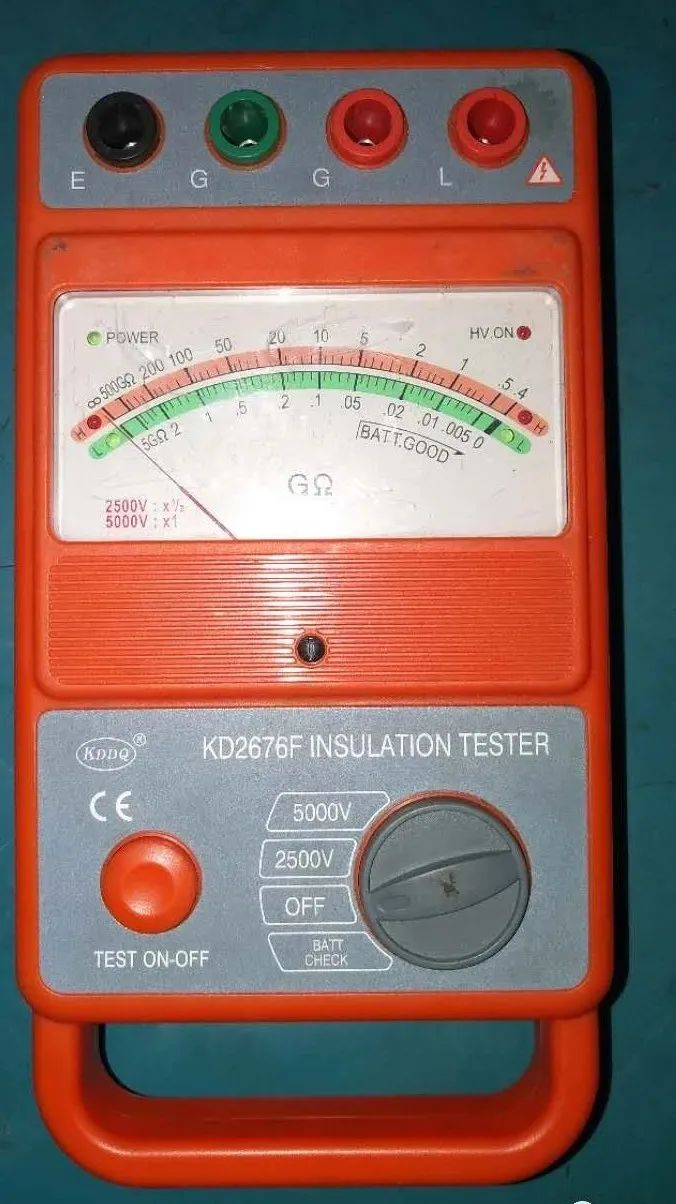

2500V&5000V兆欧表

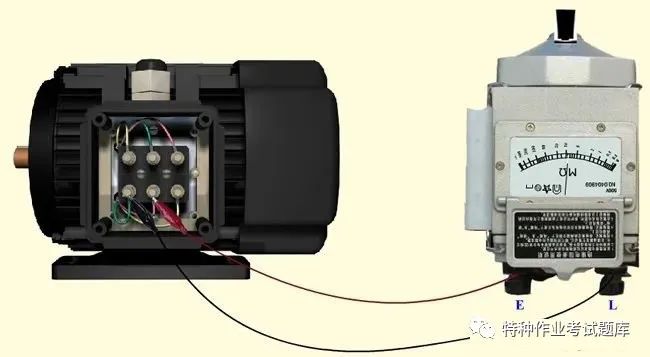

如果检测电机的好坏？1、摇表摇，500V的摇表即可，摇三个接线柱上的线对电机外壳的绝缘阻值，应该在0.5M欧以上就说明没有对地短路。2、万用表测：测A/B/C三相间的阻值，是否相等。记住电机越大，阻值越小！50KW以上的电机，就无法用万用表来测量三相阻值了。应该使用双臂电桥测量，见下图：

兆欧表是怎么保养的？

1、存放保管数字兆欧表时，应注意环境温度和湿度，放在干燥通风的地方为宜，要防潮、防尘、防爆、防酸碱及辅气体。

2、被测物体为正常带电体时，必须先继开电源，然后测量，否则会危及人身设备安全！本表 E 、 L 端子之间开启高压后有较高的直流电压，在进行测量操作时人体各部分不可触及。

3、数字兆欧表配有可充电电池组。当机内可充电电池组低于 7.2V 时，表头左上角显示欠压符号。提示要及时对机内电池组充电 8 小时左右，直至面板上充电指示灯变暗以及熄灭。仪表长期不用时，应定时对可充电电池组进行充电维护。
