是的，标题没有多敲一个“0”，明人不说暗话，就是在FPGA上实现100G以太网接口设计。
正好参与了实验室某项目中的100G接口的调试，早想写个专栏文章了，由于调试过程中发现了一些硬件问题，导致迟迟没有往前推进，现在问题解决了之后可以简单分享一下100G以太网接口的调试初体验了~
（好像DDR4读写测试系列文章还没搞完 ）
这篇初体验暂时不分多个章节了，基本设计流程与之前发布的“10G以太网接口”系列文章一致，忘了的可以下戳链接查看
十二点过九分：10G以太网接口（一）：基本知识zhuanlan.zhihu.com

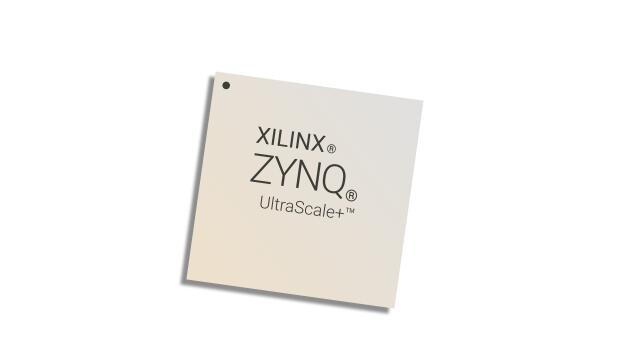

本次调试中采用：FPGA硬件平台为搭载ZU19EG芯片自制板子，硬件开发平台为XIlinx的Vivado 2019.2，网络测试平台为Spirent的TestCenter。
调试内容
由于实验室某项目所设计制作的板子上有4*100G以太网接口，所以此次分享的就是测试板子上的四个100G以太网接口的功能。
调试具体内容为：
- 利用XIlinx提供的IBERT工具测试每个100G网口对应的4路GTY收发器的收发性能，观察眼图等；
- 利用Xilinx提供的100G以太网相关的IP核进行以太网接口的设计，简单设计一个自环工程；
- 利用Spirent的网络测试仪（可支持100G以太网测试）对设计的接口进行打流测试，通过不断设置不同的数据包和发送速率等，观察测试仪的收发情况，以判断设计的100G以太网接口性能是否良好。
其中所使用的设计和测试方法与之前的10G以太网接口的设计与测试基本一致，可以参考其流程，IBERT测试不再说明，忘记的可以详见下面的文章 。
十二点过九分：在开始高速接口前，我们来试试IBERT测试吧！zhuanlan.zhihu.com
IP配置
本次100G以太网接口的调试中采用的IP为UltraScale+ 100G Ethernet Subsystem，其手册为PG203，对于IP的结构等内容可以详见手册，本部分只分享其配置部分和IP核例化后的接口信号等。
值得注意的是，在使用这个IP之前，需要先去Xilinx官网申请这个IP的License，这里默认都有License了。

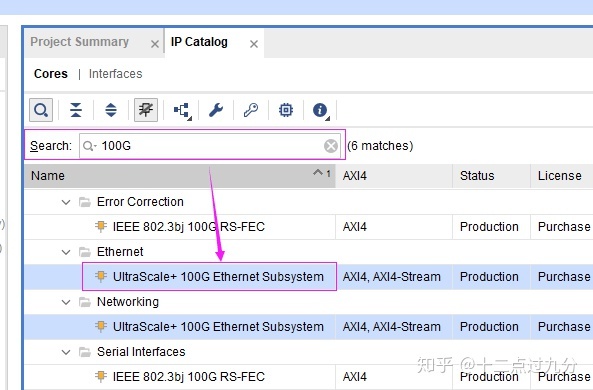

新建工程不必多讲，直接到IP Catalog里找100G的Ethernet Subsystem，如下图所示。

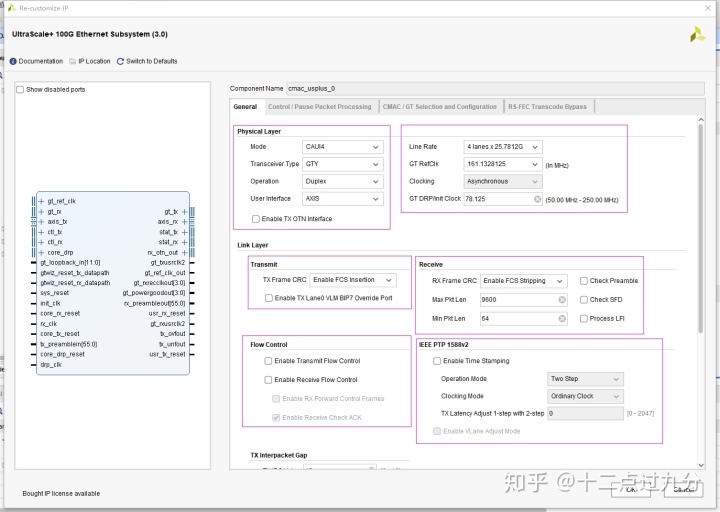

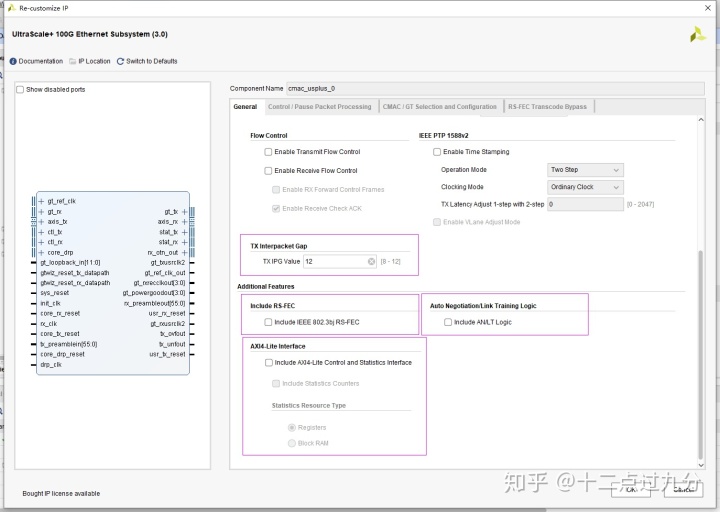

接下来就是该IP的各项定制界面，具体可以参考PG203，首先是General界面，如下两张图所示。
在General界面中，值得注意的是：
- Physical Layer中根据自身条件设置：比如是采用10*10G构成的100G则选择CAUI10、若是4*25G构成的100G则如图选择，另外收发器参考时钟与板子提供的一致，这里选择161.1328125MHz，Uer Interface选择AXIS（也可以选择LBUS，如果熟悉的话）；
- 其他选择根据需求选择，笔者是没有勾选流控制和RS-FEC（后面会说原因），没有选择AXI-Lite作为配置信号的总线协议。

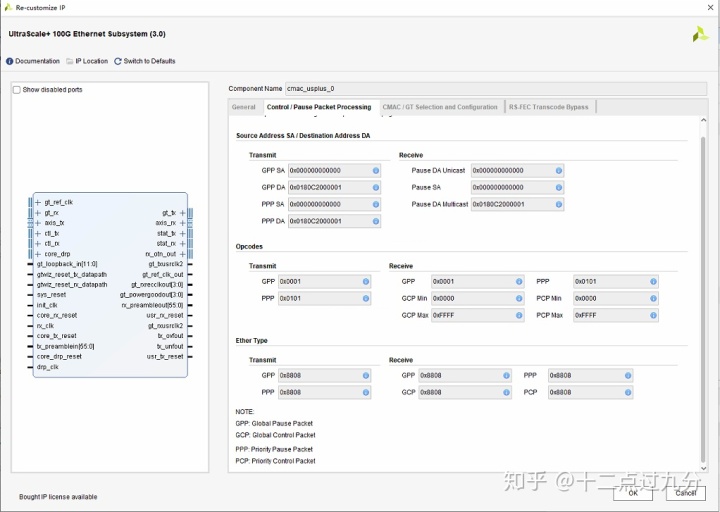

接下来是Control/Pause Packet Processing 界面，如下图所示，由于前面已经勾了相关选项了，所以这里都没用到。

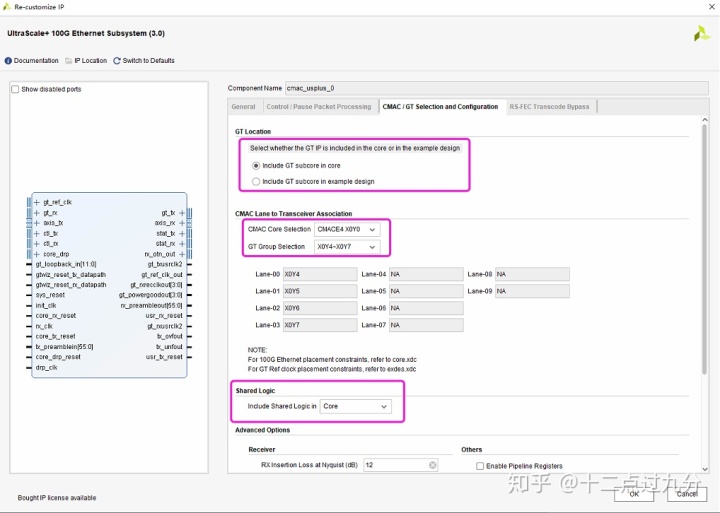

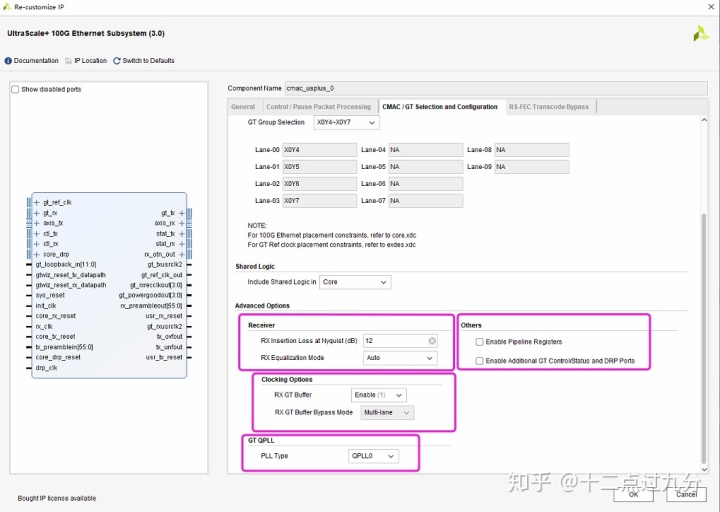

接下来是CMAC/GT Selection and Configuration 界面1，如下两幅图所示。
在CMAC/GT Selection and Configuration 界面中，这一页基本保持默认选项,值得注意的是：
- Shared Logic选择Core，这里在专栏之前的文章有介绍；
- 其他保持默认，但是也可以根据自定义勾选，如果设计的板子在信号完整上有问题的话，可以勾选RX均衡等用于改善信号等。

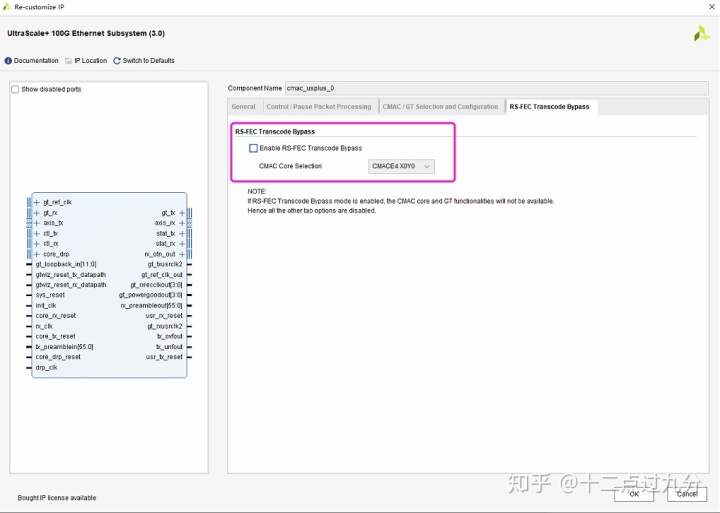

最后是RS-FEC Transcode Bypass 界面，如下图所示。
大概完成上面内容的基本配置，就直接生成IP就好了。
根据习惯不同，使用IP的方法也不大一样，如果对该IP不大熟悉的话，依旧可以在生成IP后在其上右键“Open Example Design”打开一个Xilinx提供的示例工程，然后在这个示例工程上，根据自己的需求进行修改，作为一个翻译大师和连线狂魔，笔者选择自行连线。

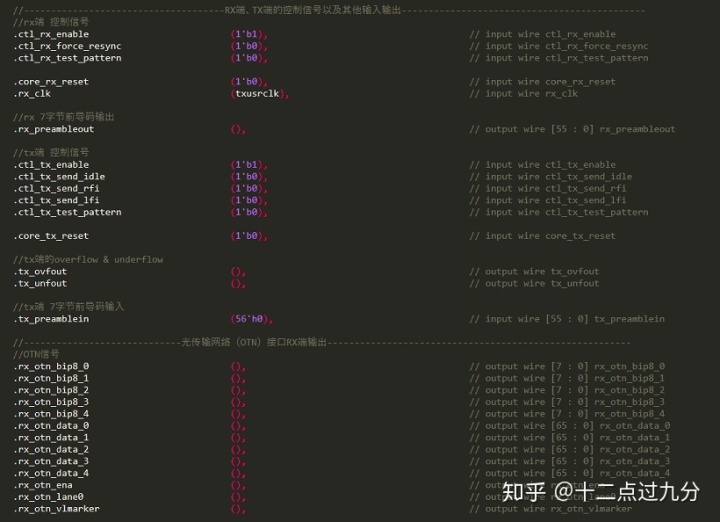

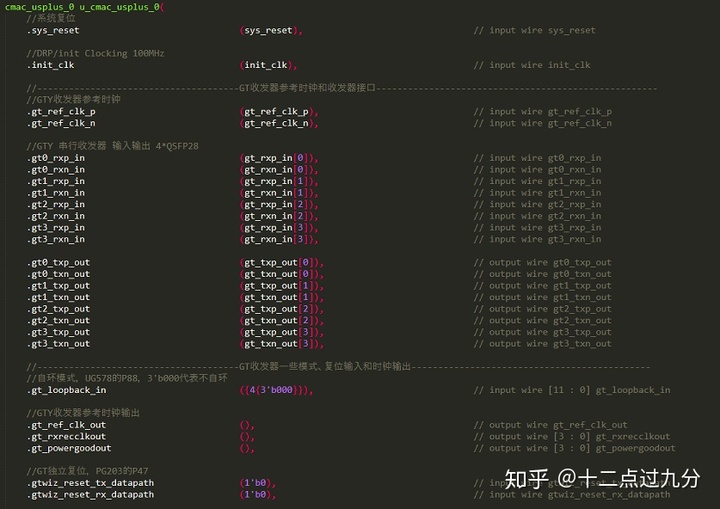

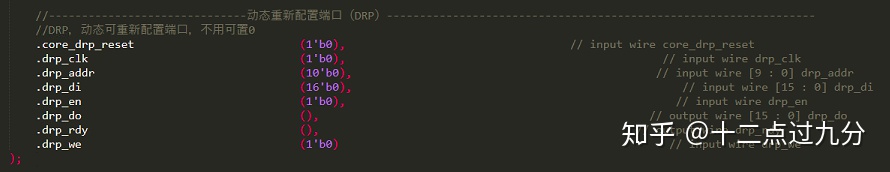

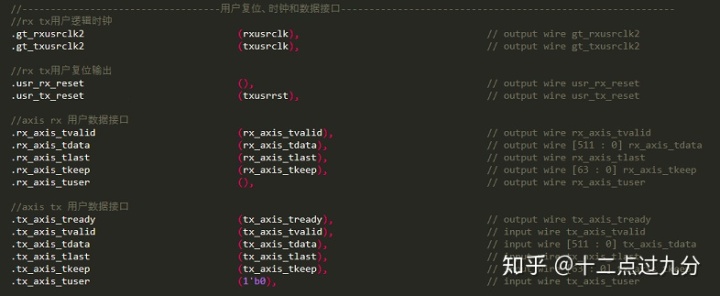

例化这个IP可以看到诸多的信号线，便于理解和使用期间，笔者简单将其分类和注释，如下多张图所示。
上面的信号中还缺少Tx端和Rx端的数据统计信号线，由于都是输出信号以及信号太多太长，并且暂时没有用到均不予以截图了，望知。
工程结构
当然，上面只是例化了IP，为了完成对4*100G接口的测试还需要在工程中完善其他部分。
首先，测试四个100G口，那么需要例化四个IP；
其次，要自环测试的话，需要把IP的Tx数据接口与Rx数据接口相连接，才能做到自发自收，鉴于二者接口略有不同，需要接一级FIFO做跨时钟域和数据缓存操作；
然后，为了设计的接口在日后能直接用于使用，还需要引出一个全局时钟作为对接收到的以太网数据做处理时钟；
最后，将上述各项内容“怼一块”，就得到了下图所示的工程结构图。
之后就是写各类约束xdc了，包括引脚约束和时序约束等。
弄完上述这些之后就跑综合、布局布线和生成bit文件等，确保时序没啥问题且能生成bit后就直接下板子即可。
100G自环测试

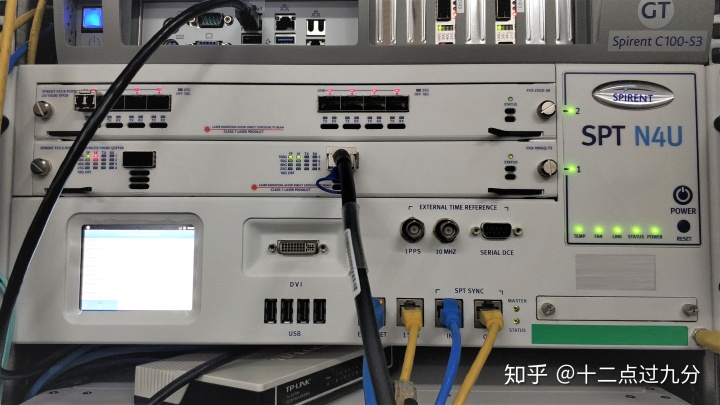

接下来是自环测试，笔者使用的是Spirent的网络测试仪，使用的是其提供的测试模块FX3-100GQ-T2，如下图所示，最高可支持100G以太网测试。

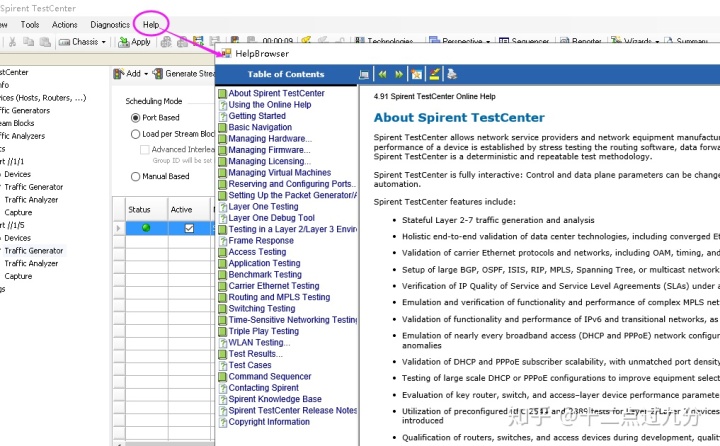

至于TestCenter软件的使用，这里不再说明，可以详询其技术客服或者其提供的资料或help（如下图）等。

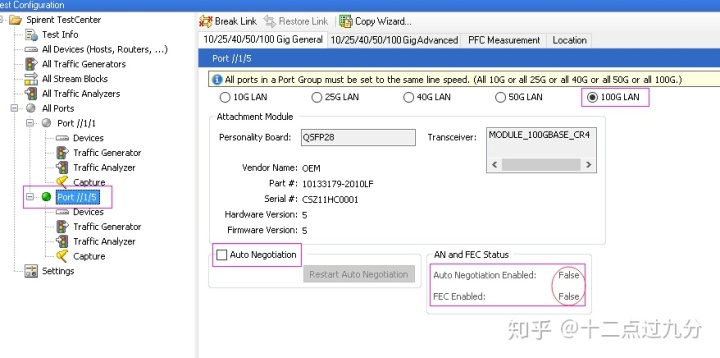

笔者在调试100G以太网接口前看到过一篇文章说在客制化IP时需要勾上RS-FEC选项[1]，不然在使用网络测试仪连接设计的接口时连接不上，实际测试中发现，其实配置IP时不勾上也没关系，只要在使用TestCenter软件时设置网络测试仪100G端口时也去掉就行了，如下图所示，去掉这两个选项后，就会发现有Link（绿灯亮了）。不过，两者都勾上也可以，毕竟这个IP支持这个纠错码也有利于降低连接器件的成本等。
测试部分其实没啥好讲的了，就是使用TestCenter的软件编辑各类测试的数据流，设置好数据发送各项模式速率后，直接打流到FPGA板子上即可，笔者对于测试仪的使用也仅限于此，更高级的功能也没怎么使用过了。
那怎么知道设计的接口的性能呢？
首先，在TestCenter上观察是否有Link（亮灯），如果能连接上，那么就已经成功一大半了，之前由于调试的板子的硬件问题搞了好久才Link；

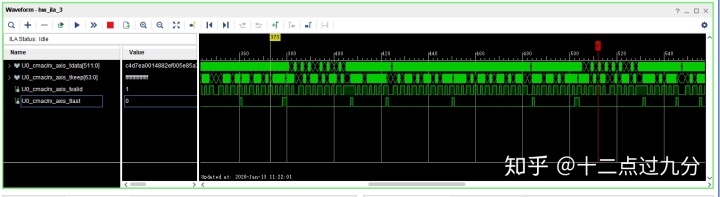

其次，对FPGA板子打流操作后，可以观察TestCenter的首发情况，比如收发的以太网数据帧帧数是否一致，是否有错帧，错帧的类型是什么，捕捉接收到的数据帧（可以是TestCenter上的，也可以是Vivado加Debug信号触发的）是否和想要的一致；
最后，可以尝试一些更严苛的测试，比如长时间测试其稳定性和准确性等（当然，这是我瞎测试的，不一定要这么做）。

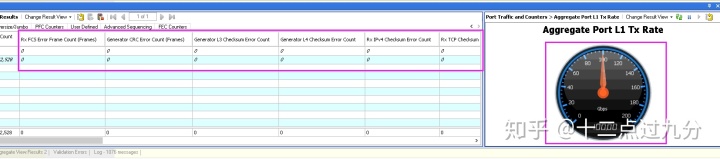

测试结果如下图所示，多番测试下，大概最高可到99.999Gbps收发情况下无丢帧错帧，单口跑不满100Gbps，其他一些文章所推测是由于时钟有一定的偏差所导致的，不过基本影响不大，一般使用能用满100Gbps？
注意事项
- 需要财力雄厚，因为既需要有支持100G以太网接口的FPGA板子（具有4个GTY或10个GTX收发器以上），又需要有支持100G以太网测试的网络测试仪（国产或者洋货都无所谓）；
- 使用IP设计前需要申请该IP的License，具体申请方法可详见网上教程；
- 对于AXIS数据接口熟悉的可使用Vivado 2019以上的进行开发，因为Vivado之前版本的数据接口只有LBUS总线接口（对于不熟悉的人来说可能比较复杂）；
- 该IP较为复杂，各类信号线很多，如果有更高需求要详细翻阅手册；
- 如果有一块板子（比如KCU116）只有四个25G（4*SFP28）的接口，也可以设计100G接口，前提是有一根100G（QSFP28）转4*25G（4*SFP28）的转接线，然后在FPGA端使用上述同样的IP设计，引脚根据顺序约束好即可，不过切记转接线连接要按照顺序连，不然会没有Link；
- 网络测试仪与FPGA板上的100G以太网接口的连接可以使用100G光模块（稍微有点贵），也可以使用电缆（省钱），反正能插得上能连接就行；
- 如果硬件板在设计过程中，100G使用的四组收发器收与发的顺序不对应的话（例如Rx为1234，而Tx为1324或者其他），只要在引脚约束时按照Rx正确顺序对应的引脚约束就好，不用管Vivado自动根据Rx进行Tx的引脚约束（这个可能讲的有点乱，大概是这个意思），实测这么操作是可以成功使用接口的。
- 其他注意事项想到再说。
作为初体验也就简单的分享上面这么多了，总结就是无论是10G的还是100G以太网，接口设计这东西就这么回事，拿个IP Core一搭就完事了，如果要再做更上层协议上的东西，那就各凭本事了。
当然，我还是个蔡鸡，还要继续学习一个。如果有老哥也做这方面东西的可以交流研究 ，如果文中有啥不足之处还望指正~
参考
- ^100G以太网光口的FPGA测试实例 https://mp.weixin.qq.com/s/PqaZt487zU0LmJ05U_ZHsQ
