UML：简述类图中的各种关系

---

      在团队协作过程中必须要掌握UML(统一建模语言)中的各种图，而图中最常见的就是流程图、时序图、类图，这三个图可以清楚的描述我们想解释的内容。学好类图不仅仅能帮助自己更清楚的梳理业务，还能提高开会效率。今天就和大家一起学习一下怎么画类图。

      模拟一个简单的场景，大家考虑下类图应该怎么画。

      场景： 一个公司下面有很多部门，公司和部门是不可分割的。 码农属于一个部门，但是如果部门解散了，码农依然依然是码农。 码农无时无刻在用手机，只有工作时间才会使用 Mac。 Mac 是一种电脑，电脑是“可计算处理器”的一种实现。

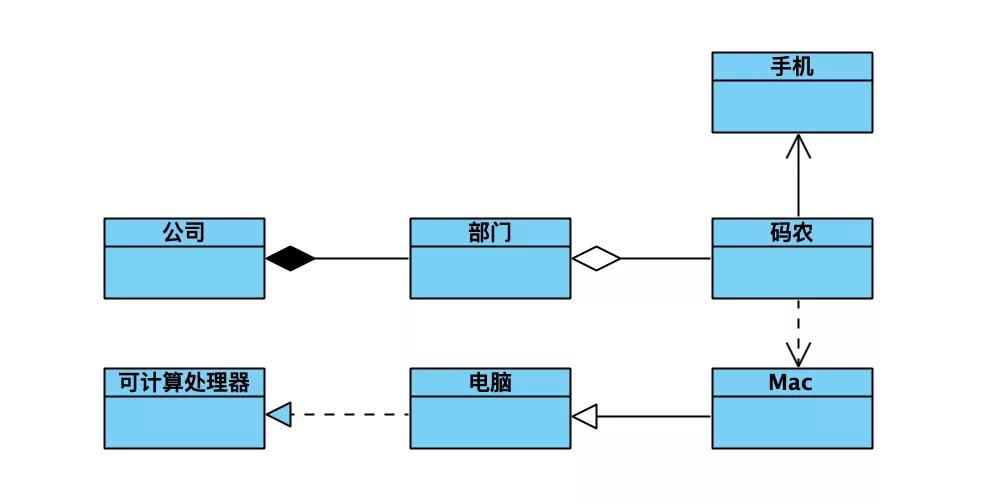

      类图：

1. 泛化关系(generalization)

      泛化关系为 is-a 的关系；两个对象之间如果可以用 is-a 来表示，就是泛化关系。

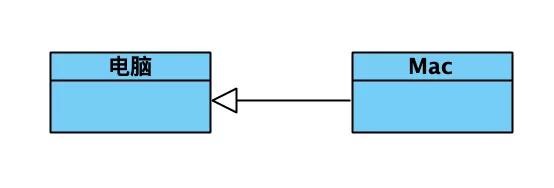

      泛化关系用一条带空心箭头的直接表示。如图为例， Mac 和电脑就是泛化关系，通常在程序里面泛化表现为继承于非抽象类。

2. 实现关系(realization)

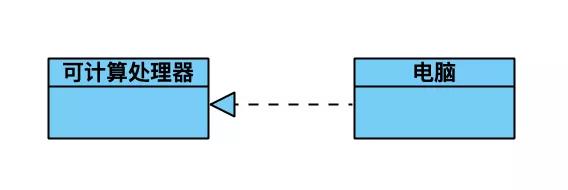

      实现关系用一条带实心箭头的虚线表示。如图为例，电脑和可计算处理器就是实现关系，通常程序里面实现关系表现为继承抽象类。比如我们平时写的 Readable,Printable等接口的实现。

3. 聚合关系(aggregation)

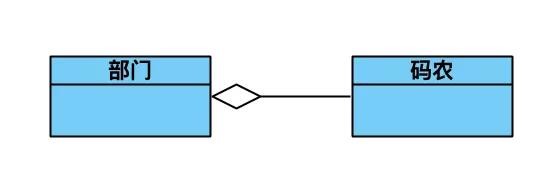

      聚合关系用一条带空心菱形箭头的直线表示，如图码农和部门就是聚合关系。与组合关系不同的是，整体和部分不是强依赖的，即使整体不存在了，部分仍然存在。如图为例， 部门撤销了，码农换一个工作还是码农嘛。

4. 组合关系(composition)

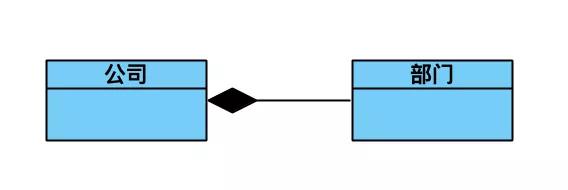

      组合关系用一条带实心菱形箭头直线表示，与聚合关系一样，组合关系同样表示整体由部分构成的关系，不同之处在于整体和部分是强依赖关系，如果整体不存在了，部分也不复存在。如图为例，如果公司倒闭了，那么何来部门呢？

5. 关联关系(association)

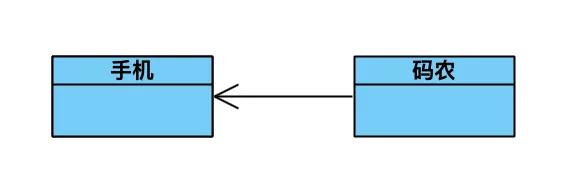

      关联关系通常用一条直线表示，当然如果需要标明方向可以添加箭头。它是描述不同的类对象之间的关系，通常不会随着状态的变化而变化，可以理解为被关联者属于关联者的一部分。如图为例，手机就是码农的一部分，不会因为他上班与否而变化所属关系。通常情况在程序里面以类变量的方式表现。

6. 依赖关系(dependency)

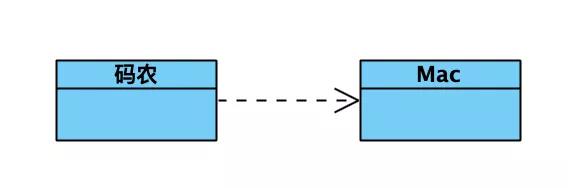

      依赖关系是用一套带箭头的虚线表示，他通常描述一个对象在运行期间会用到另一个对象的关系。如图为例码农只有在工作的时候才会用到 Mac 电脑，所以这种依赖关系是依赖于运行状态的。通常情况下是在程序里面通过构造函数、形参等体现。

7. 总结

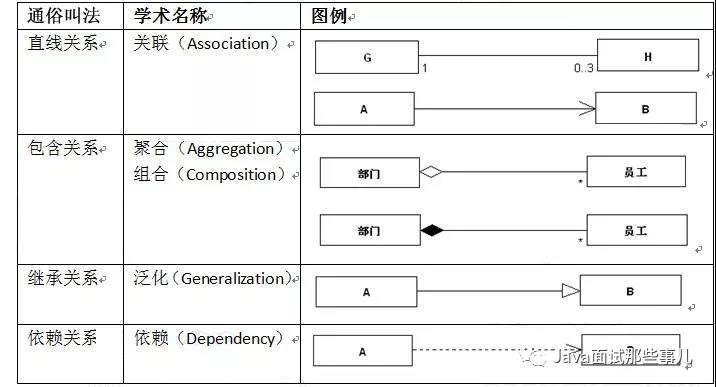

      我们在绘图过程中一定要非常注意这个线和箭。希望通过下面的打油诗，能够帮助大家来记忆。

实箭泛化虚实现
虚线依赖实关联
空菱聚合实组合
项目沟通图常见
