今天给大家介绍一下CATIA中如何进行两个产品、两个零件、或者产品与零件之间的对比，从而确定零件或者产品变更内容。在产品设计过程中，很多工作不是一个人完成的，别人发的数据我们也需要检查一下前后数据的差别。该功能适用于两个零件或者产品的世界坐标系未发生更改。

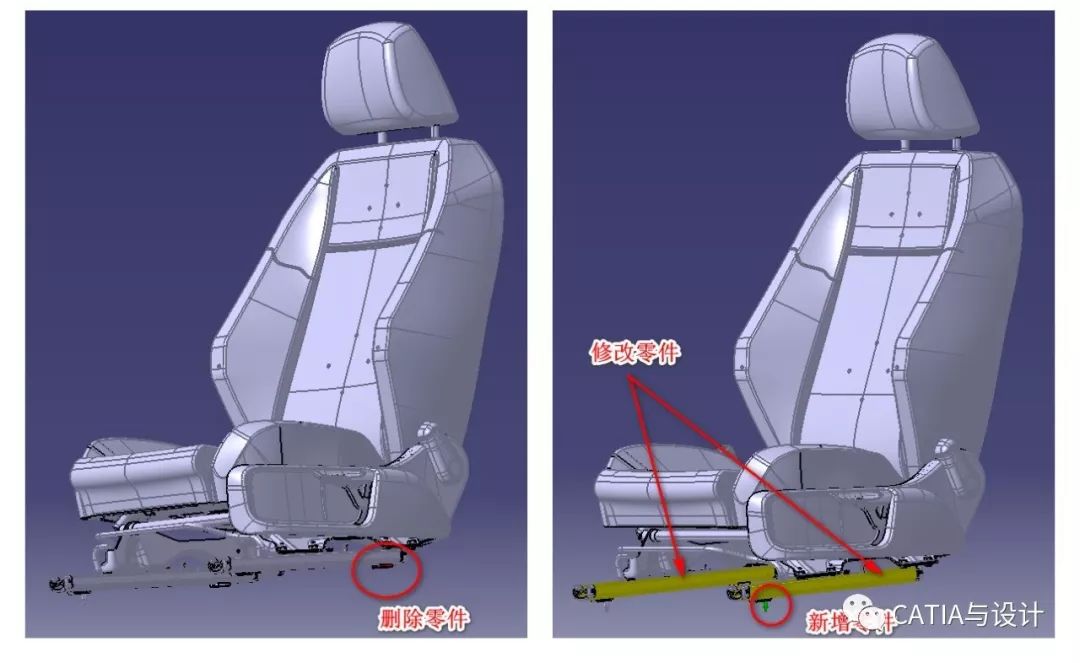

如下图所示，左侧为变更前的座椅，右侧为变更后的座椅，主要变更点：1)删除左侧滑轨后端垫片；2)滑轨厚度由T1.8改为T1.6；3)新增左侧滑轨前端定位销。下面我们在CATIA中比较变更前后两个座椅。

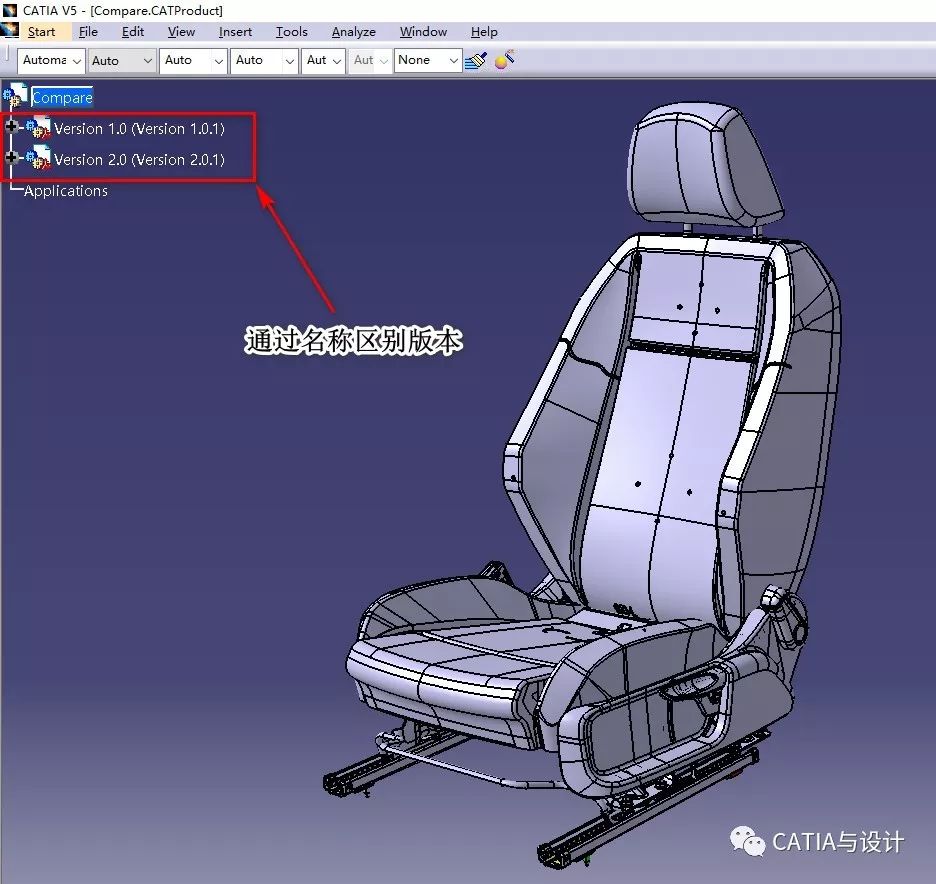

1、进入装配体模块，将变更前后的两个座椅装配到装配体中，注意两个座椅的名称需要有区别。通常通过名称、版本或者时间来区分。

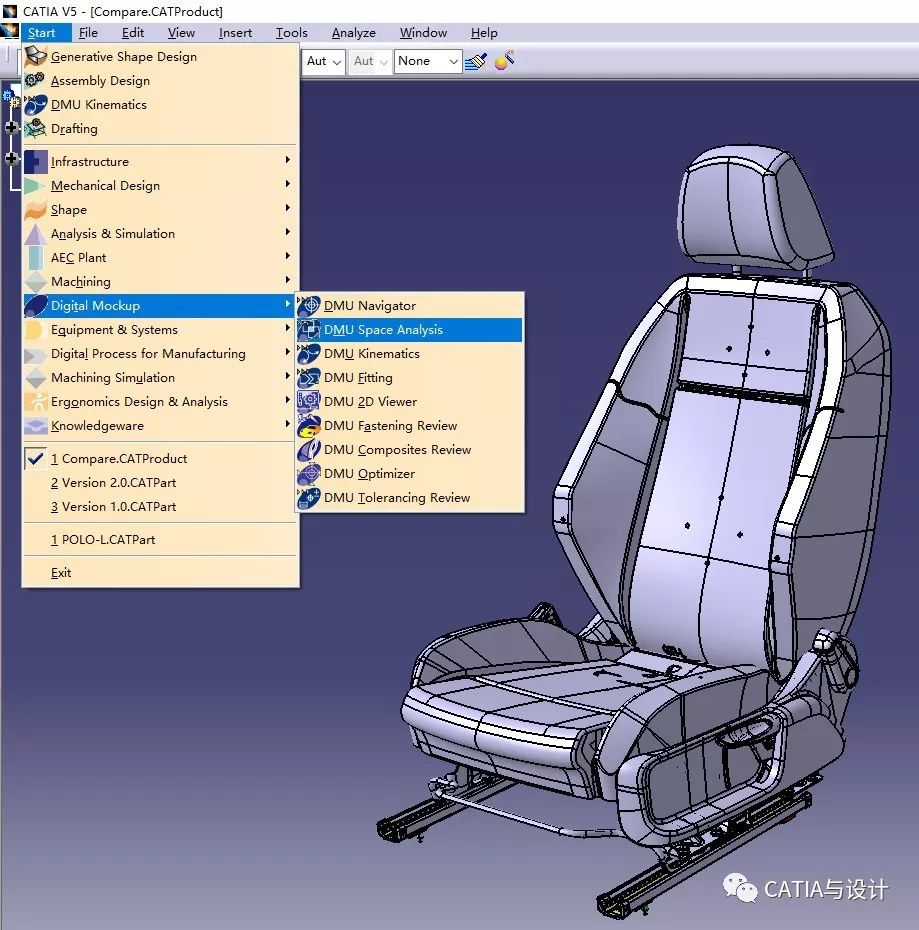

2、如下图所示，选择start--Digital Mockup---DMU Space Analysis进入DMU Space Analysis模块。

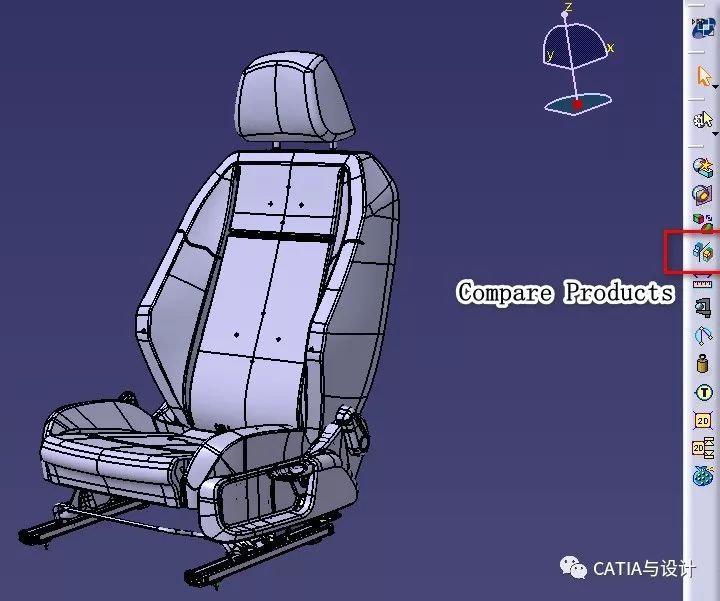

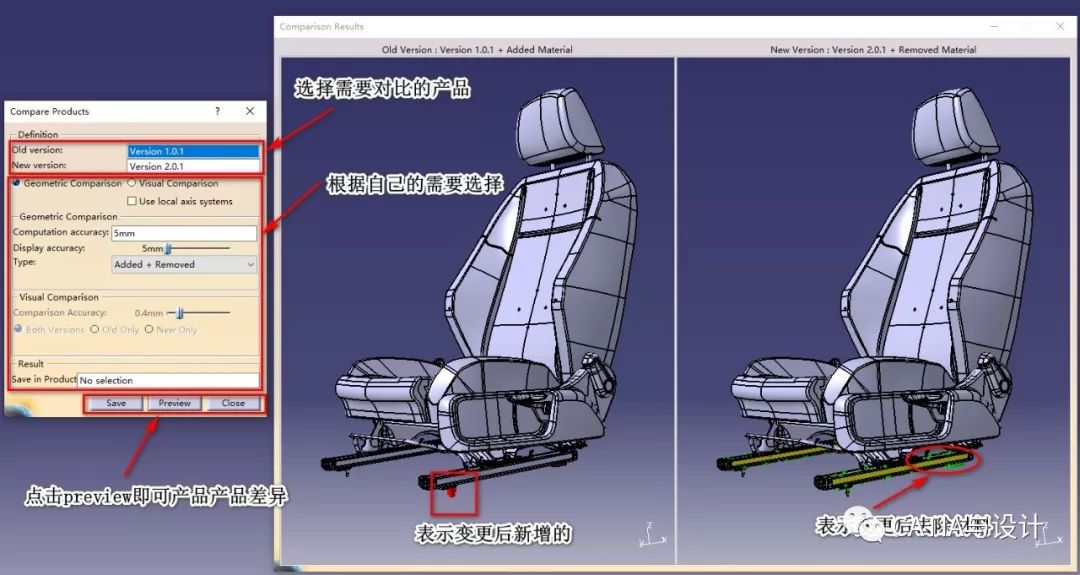

3、点击右侧Compare Products，弹出Compare Products对话框，选择需要对比的产品，设置对话框相关的选项卡即可进行对比。
