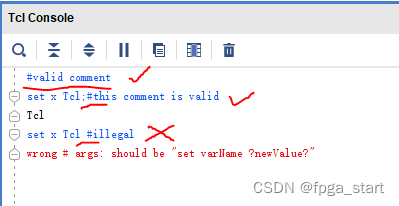

Tcl中的注释符为“#”，但“#”的位置是有规定的，即它必须为命令的第一个字符。从这个角度而言，Tcl的注释和命令处于同一层次，这就意味着一个注释符要占用一个命令的位置。如下图所示：以#开头的字符串是合法的注释，并且当命令使用分号结束后，再使用#开头的字符串也是合法的注释。其它#的注释使用均不合法！

如果在注释语句中出现了反斜线，那么即使另起一行，改行仍被认为注释的一部分，这也表明了反斜线具有续行功能。但需要注意的是反斜线后的同一行不能跟随任何字符，包括空格和制表符，否则续行功能无效！

如果我们在Tcl/xdc中有大段的代码块需要注释，则可以采取以下3种方法。

方法1：if命令

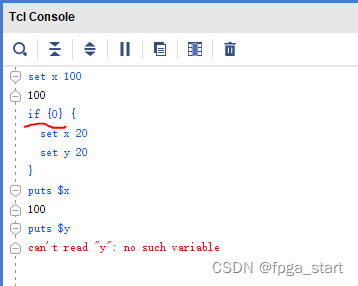

这种方法目前使用最普遍，如下图所示。由于if的判断条件始终为0，故花括号中的代码不会被执行，从而起到了注释的作用。

方法2：花括号

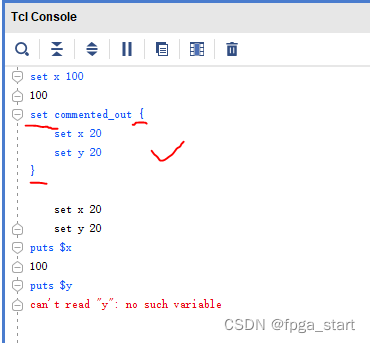

由于Tcl中的花括号具有阻止内部替换的功能，故可以利用此特性实现大段代码块的注释，如下图所示：

方法3：proc过程命令

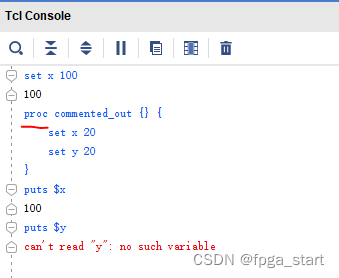

Tcl中的proc过程类似于c语言中的函数，只有当函数被调用时，才会被执行。同样的，只有该过程proc被调用，才会被作为命令去执行，如下图所示：

下面对3~8篇博文的内容进行精华总结：

关键内容	总结
变量赋值	利用set命令给变量赋值
	利用incr命令给整型变量赋值
变量替换	使用“$”完成变量替换
命令替换	使用“[ ]”完成命令替换
反斜线替换	通过反斜线“\”实现特殊字符“$”、“{”、“[”等的使用
双引号引用	将特殊字符与常规字符组成一组，构成一个参数，但不能阻值替换
花括号引用	将特殊字符与常规字符组成一组，构成一个参数，同时阻值替换
注释	注释符“#”必须为命令的第一个字符
续行	采用反斜线“\”可实现续行，但要求反斜线后面同一行不能跟随任何字符

本篇参考：

Vivado/Tcl零基础入门与案例分析，高亚军 编著
