西门子S7-1500之PID调节（图文并茂）

练习目的：使用过程仿真函数模拟PID控制的过程，熟悉PID函数的使用和调试。

练习要求：通过对一个过程的控制，实现预整定和精细整定并得到PID参数。

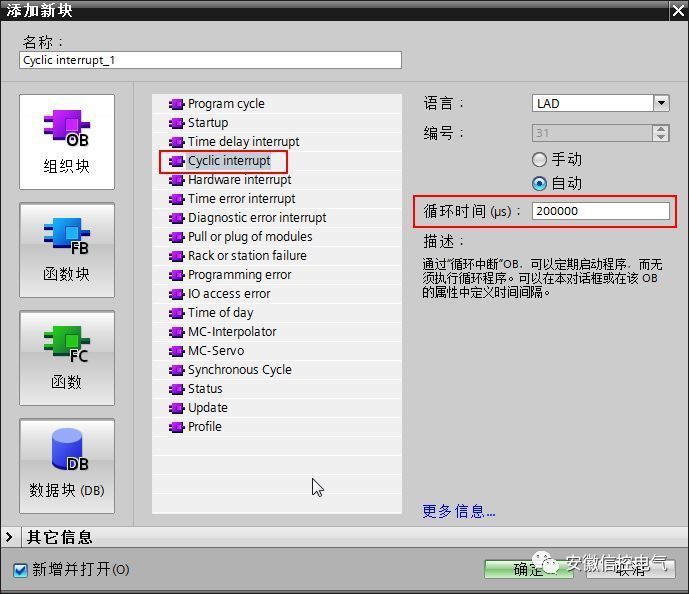

1) 在CPU1511中创建一个循环中断并设定循环时间为200ms。例如OB31.

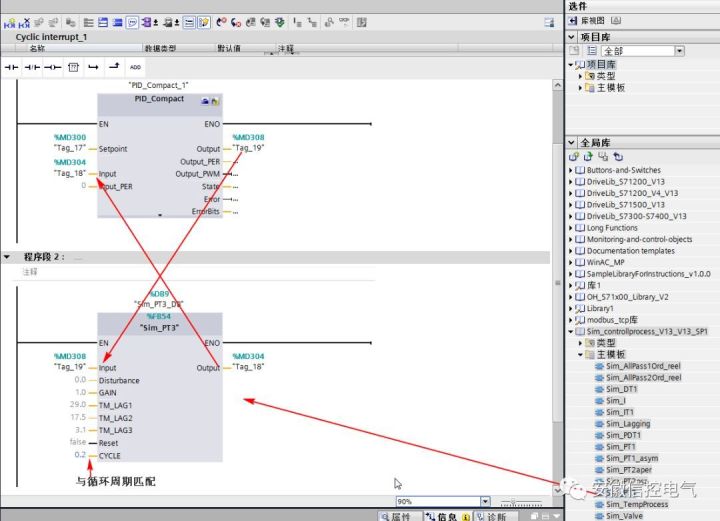

2) 在OB31中调用PID函数PID_compact，然后在全局库中打开库文件《Sim_controllprocess_V13_SP1》，并调用过程仿真函数Sim_PT3，连接PID控制函数与仿真函数的管脚。

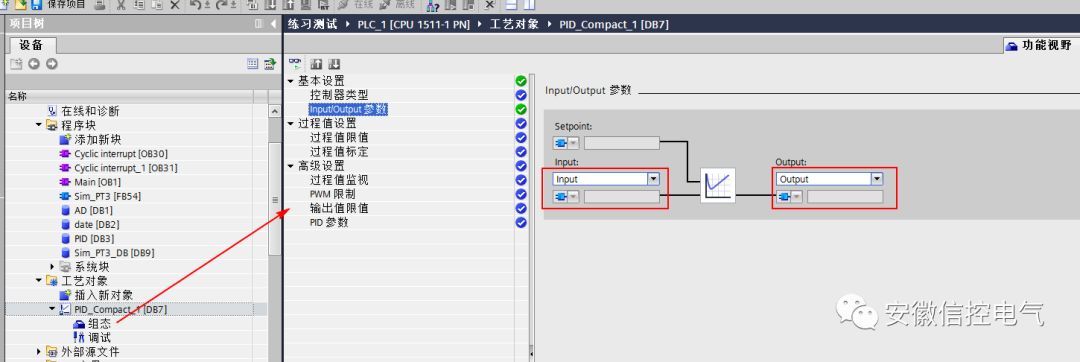

3) 在“工艺对象”标签中选择对应的工艺对象（PID控制函数的背景数据块），在“组态”栏中设置PID参数，这里只设置PID的输入和输出，其它参数保持缺省设置。最后下载程序和参数配置。

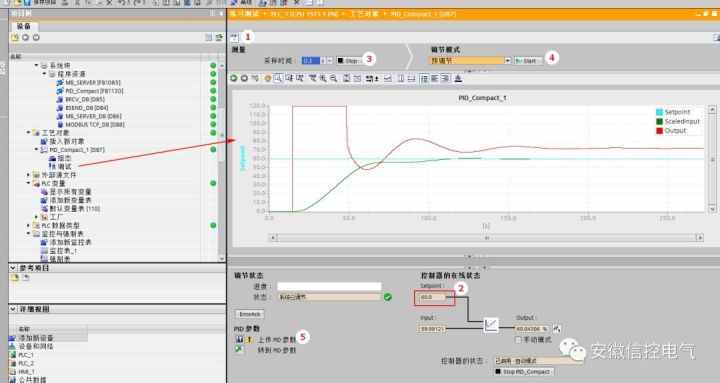

4) 在“调试”界面中进行参数自整定，可以选择“预调节”方式，整定完成之后如果整定效果满足工艺要求，可以上传PID参数到项目中。

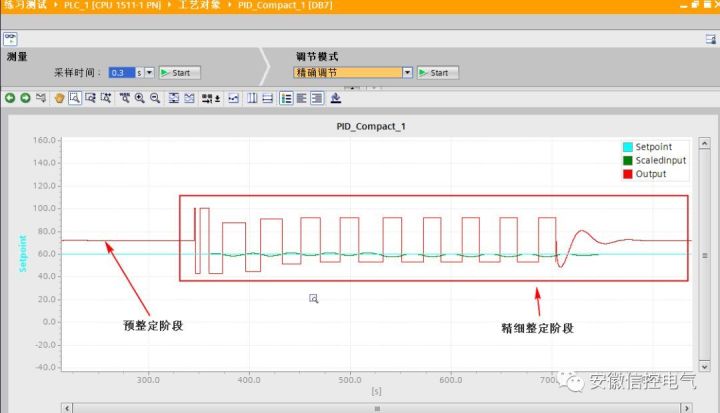

5) 如果输出震荡，可以再次选择精细调节模式进行整定。精细整定将在输出上产生激励，经过计算后再平滑输出。
