原标题：邹军：怎么通过宏程序实现刀具寿命管理(二)

【邹军，十多年数控工作经验，现自创一套有理论，有干货，还有方法论做支撑的实战编程教程(PDF)，从而让你编写程序就像做填空题一样简单。在没有人指引你的时候，你靠自己的能力，或者靠自己一点点去打通去积累，是很慢的，如果别人把自己的经验倾囊相授，你可以少走很多弯路。【跟邹军学数控编程】，让你成为经验丰富的编程高手。想学习《UG编程》，《宏编程》，学习加微信：Yuki7557】

今天一个学员反馈，他学会了如何把数控程序保护起来，让别人无法修改和编辑数控程序之后，问我怎么通过宏程序实现刀具磨损补偿的控制？

他说当刀具磨损了或者工件尺寸变化的时候，大多数操作者都会修改刀具磨损补偿值：

1，为了防止操作者在修改磨损值时输入错误

2，为了保证工件尺寸精度和表面粗糙度

那么当刀具的切削刃磨损到一定程度，就需要让数控程序产生报警，提醒或者强制操作者更换刀具。

问我怎么通过宏程序实现？

既然他知道如何把数控程序保护起来，让别人无法修改程序

我建议他直接在程序中添加一个IF GOTO语句， 也就是通过此语句设置一个条件。

如果设置的条件满足就会让程序直接跳转到我们指定的程序段

什么条件呢？

“刀具补偿量达到一定值时，让程序产生一个报警信息，从而提醒操作者更换刀具，避免他们一味地改变刀具磨损补偿值”。

具体怎么做呢？

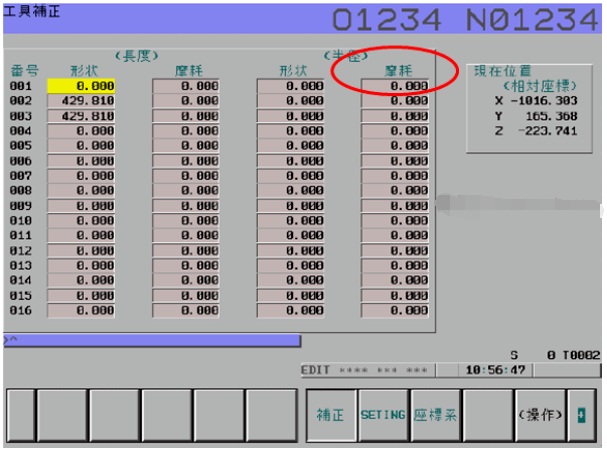

1，用局部变量引用系统变量

比如#1=#12001 (读取刀补磨耗数据，赋值给变量#1)

备注：#12001为T1号刀(半径)磨耗变量

2，给对应变量设置条件

如下例子：

%

O33

N01 T0101S1000M03;

N02 G00 X210 Z82;

N03 Z2 M08;

#1=#12001 (读取刀补磨耗数据，赋值给变量#1)

N04……

N05…..

IF[#]GOTO 100

IF[#1GE ]GOTO 100

……

N100 #3000=1(CHANG TOOL)

%

运行O33号程序，当程序运行至 #1=#12001程序段，即可把补偿界面中对应的刀补数据读取并赋值给变量#1

程序由上往下继续运行，当运行至

IF[#]GOTO 100

IF[#1GE ]GOTO 100

也就是我们给变量#1设置的条件：刀具磨耗补偿量超过～就跳转至N100 #3000=1(CHANG TOOL)

备注：#3000为报警变量

在程序中写上这个语句，每当程序运行到这个变量的时候，机床就会产生报警，并且产生一个报警号和自己可以设置的一个报警信息。
