STM32CubeMX是ST公司新推出的一个配置工具，直接由图形界面简单配置下，就能生成初始化代码，并对外设做了进一步的抽象，让开发人员可以只专注应用的开发。

后台网友询问，如何使用STM32CubeMX设计代码框架，然后实现CPU内置温度传感器测量CPU芯片温度，然后以串口输出输出芯片的温度值，数据更新周期1000ms。

为了实现上面的需求，我们首先要对STM32CubeMX进行简单的了解，下面我们从0到1，仅用4行代码实现LED闪烁功能。明天我们在本文的基础上，再求得CPU芯片温度。

下载并安装STM32CubeMX

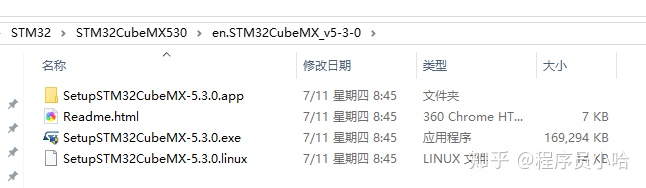

本文使用的STM32CubeMX版本为5.3.0：

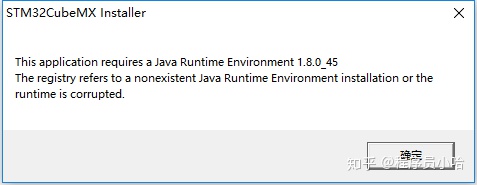

双击安装程序之后，弹出如下对话框：

由于 STM32CubeMX 软件是基于 JAVA 环境运行的，所以需要安装 JRE （Java Runtime Environment）才能使用。

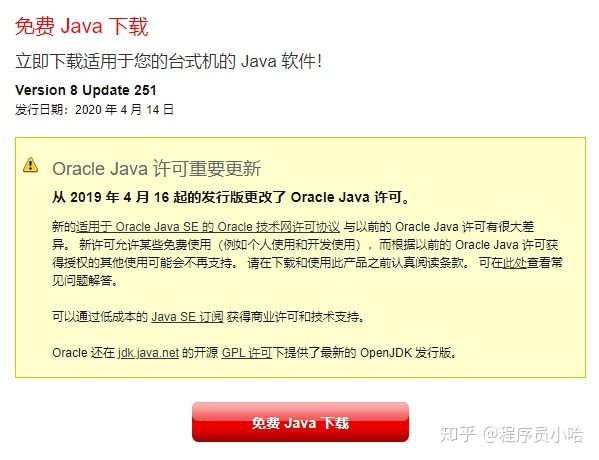

点击“确定”之后，弹出Java的下载链接：https://www.java.com/zh_CN/download/

下载之后，下一步默认安装即可。

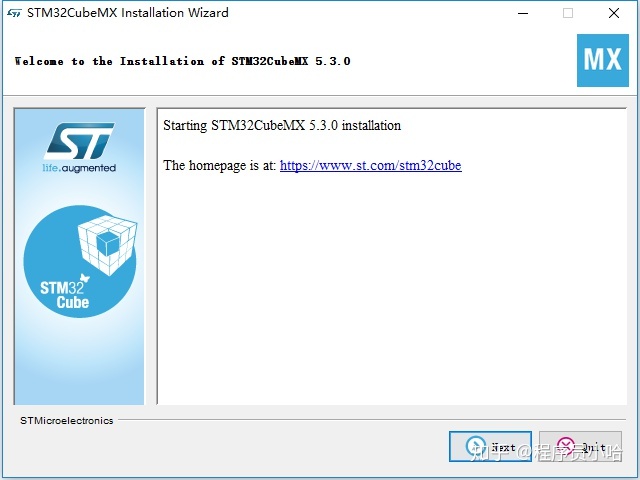

安装完JAVA环境之后，再次双击“SetupSTM32CubeMX-5.3.0.exe”即可以顺利安装了。

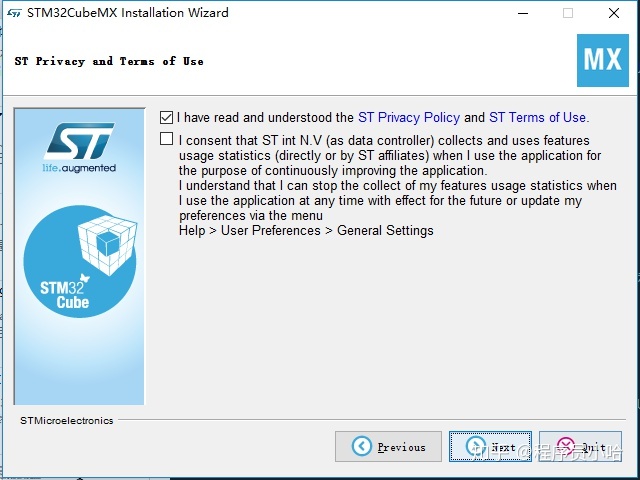

勾选第一个即可，第二个选项是是否同意ST公司收集你的个人使用信息等。

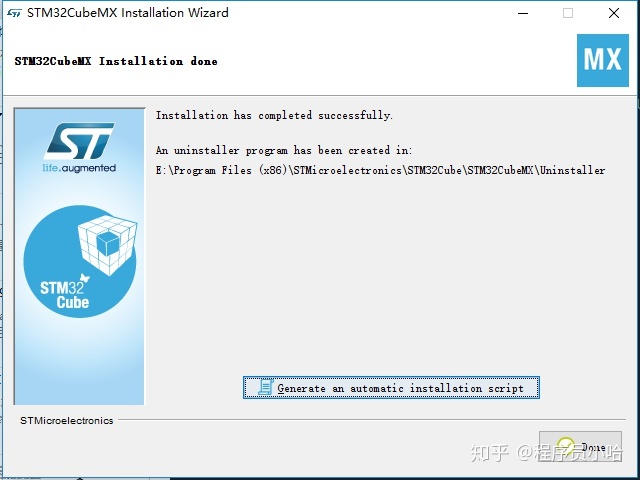

一路下一步，直至出现下面界面，完成STM32CubeMX的安装。

安装HAL库

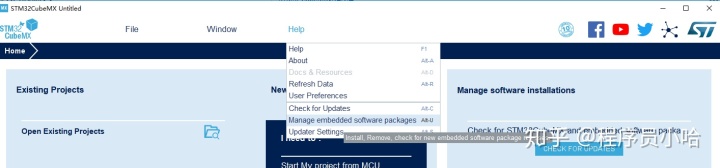

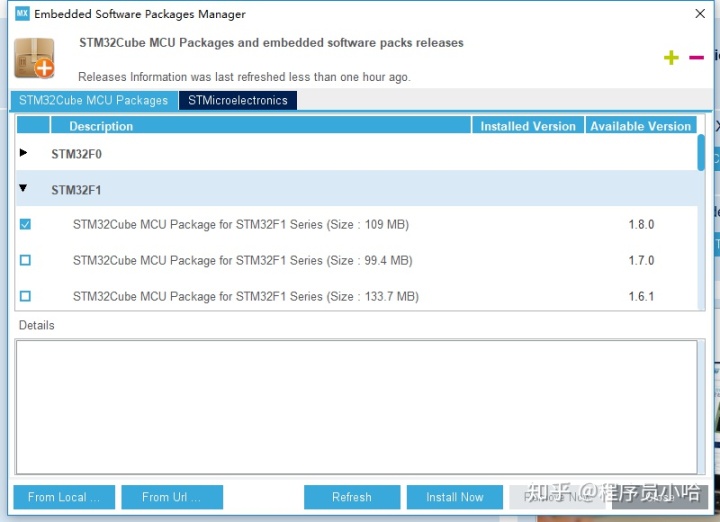

打开安装好的 STM32CubeMX 软件 点上面的Help -> Manage embedded software packages 。

选择我们会使用的软件包，我们选择的是STM32F1。

创建工程

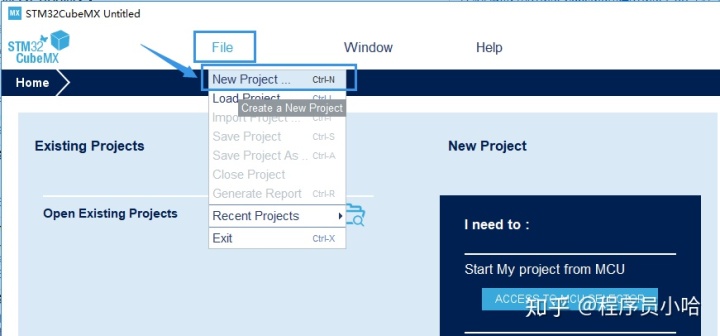

• 新建工程

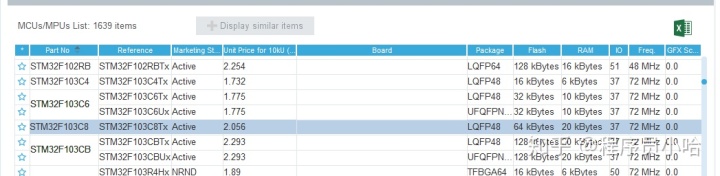

• 选择对应的MCU

• 双击选择的MCU，进入配置界面：

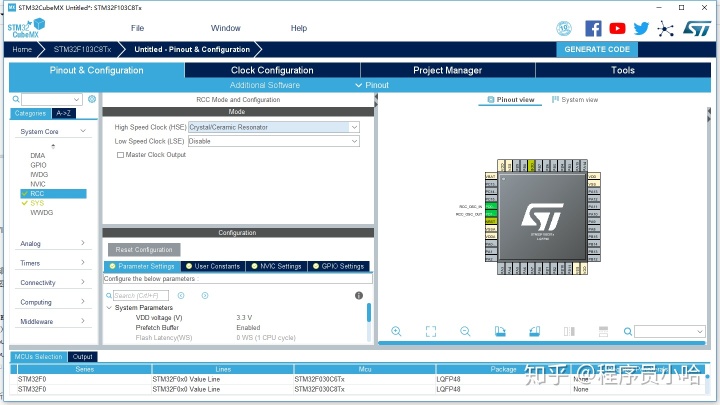

  配置RCC，使用外部晶振如图所示：

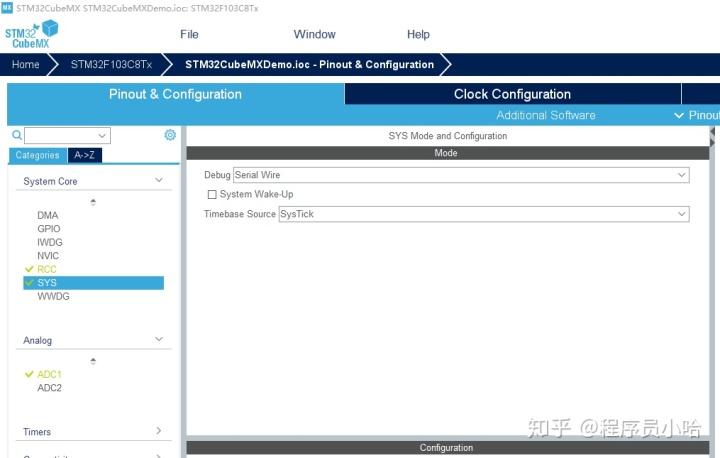

• SYS中要把Debug设置成 Serial Wire，如果是No Debug的话，可能第一次使用SWD下载之后，就不能二次下载程序了。

如果出现SWD模式不能下载的情况，固件下载操作：按住复位键 > 点击 Download > 提示框更新 如下内容 > 松开复位键 > 正常下载（期间复位键一定要按住，否则会有警告提示框，再次重复上述操作即可）

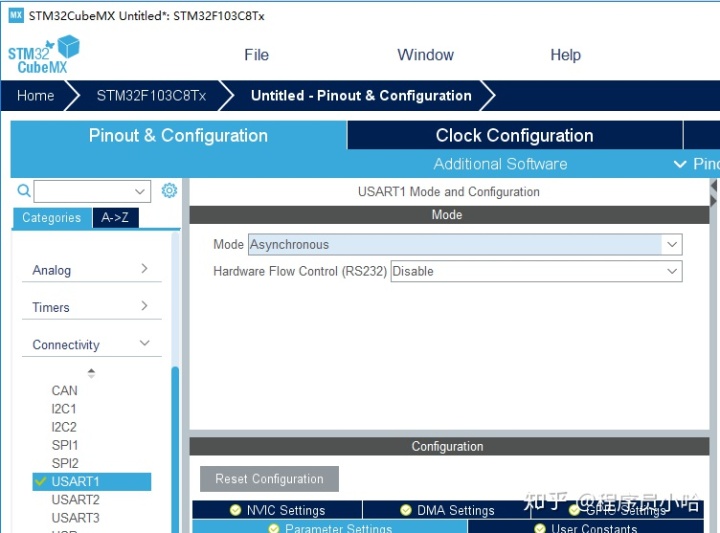

• 配置USART1（本例程其实不需要配置串口），模式为异步，不使用硬件流控。

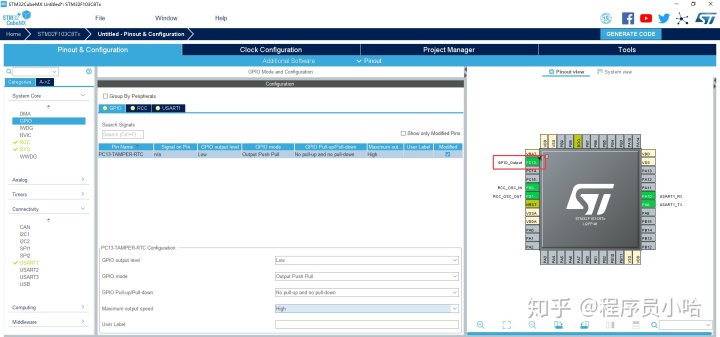

• 配置GPIO，本例使用STM32的核心板上的PC13驱动LED：

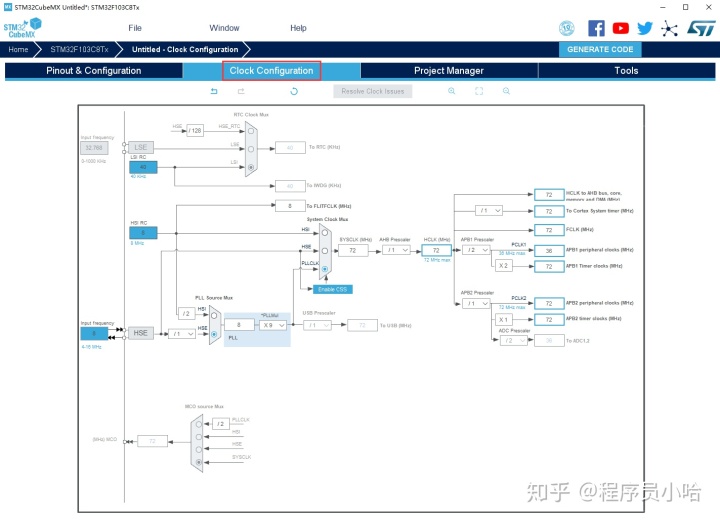

• 时钟树配置：

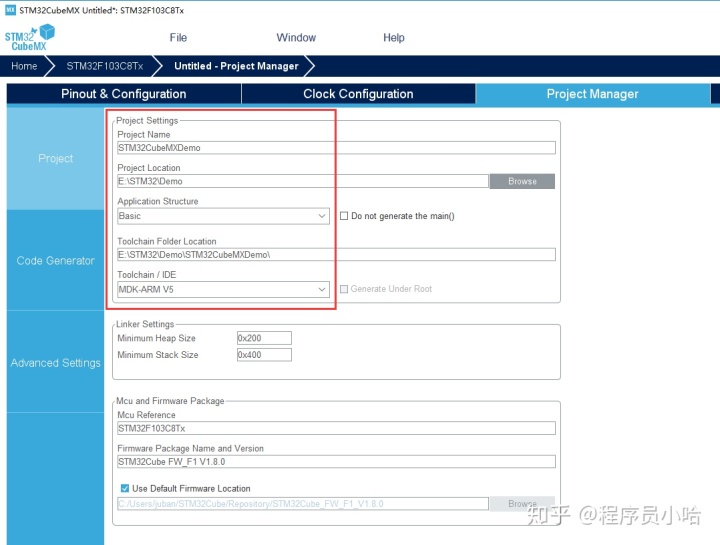

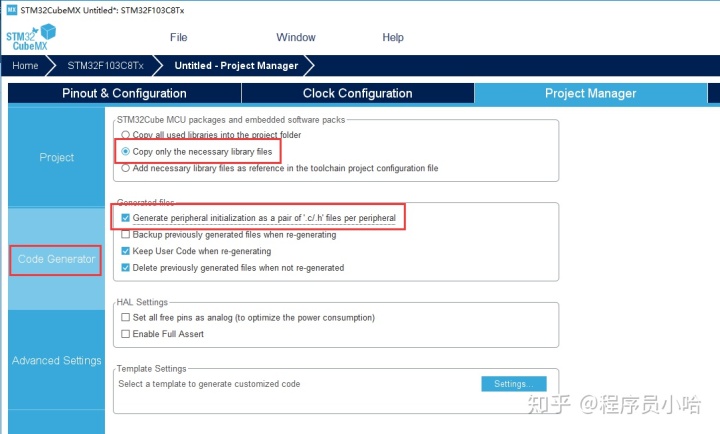

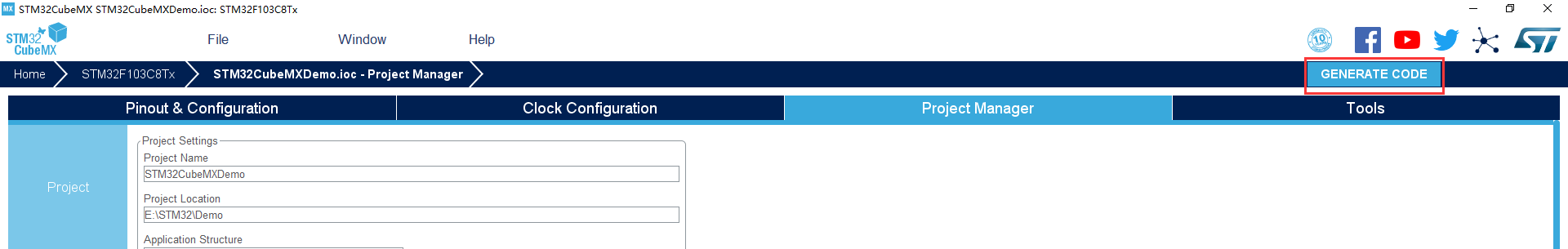

• 工程设置：

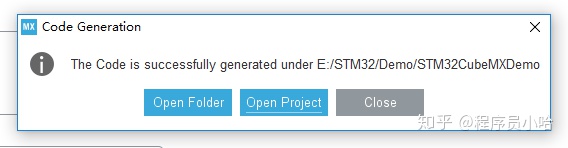

• 生成代码

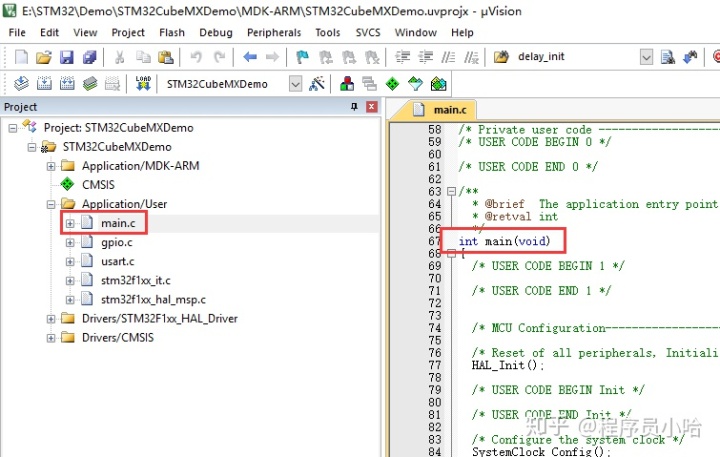

• 打开Keil5工程：

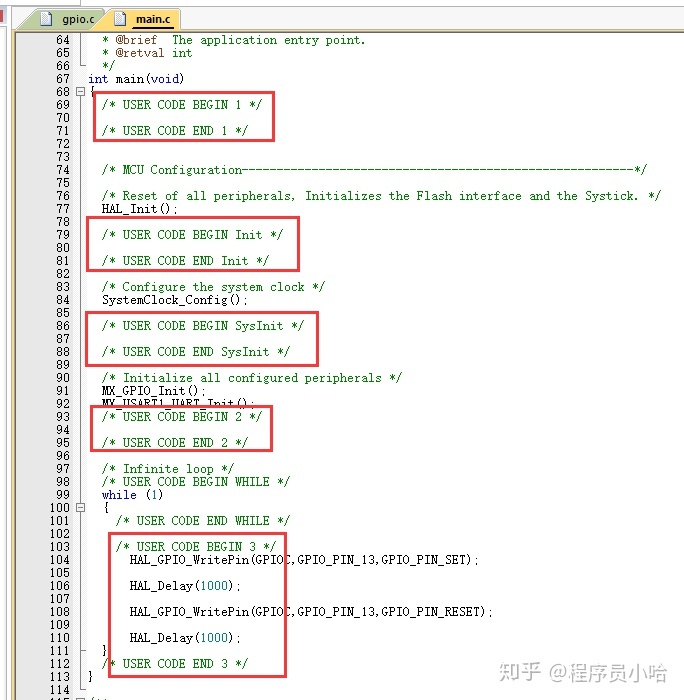

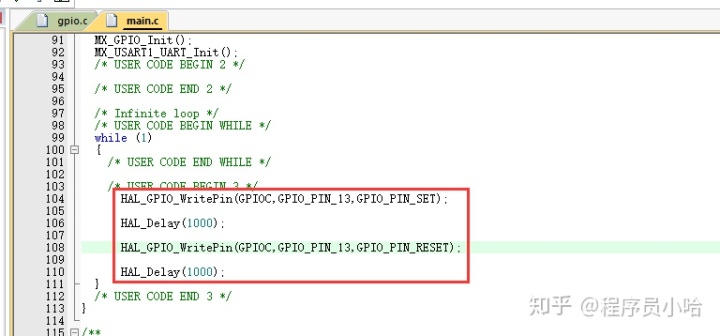

• 添加四行代码：

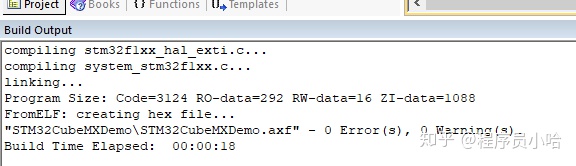

• 编译，没有错误：

• 配置JLINK下载程序方式为SW：

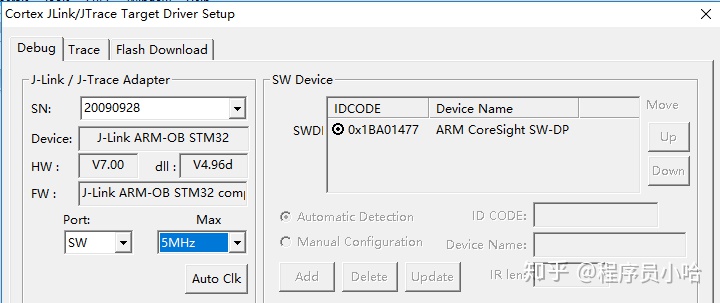

• 点击“Settings”设置如下：

• 确定之后，点击下面1处进行工程编译，然后点击下图2处进行程序下载。

下载程序之后，重新上电，发现核心板上的LED绿灯开始闪烁了。
总结

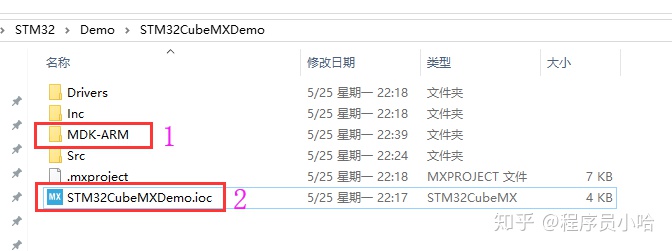

• 最后生成的工程目录结构如下：

其中文件夹1为Keil5的工程文件所在目录；
文件2为STM32CubeMX生成的工程文件，双击此文件可以随时修改工程配置。

• 编写Keil代码的时候，注意代码存放位置，应该放在成对的USER CODE BEGIN 和USER CODE END之间，放错位置，改动STM32CubeMX工程设置之后，代码可能会丢失。
