无论是综合（Synthesis）还是实现（Implementation），Vivado在运行过程中都会生成日志文件。文件名为runme.log。这个文件位于相应的Design Runs目录下。例如，综合的Design Runs名为synth_1，那么runme.log就在这个目录下。该文件记录了Vivado在运行过程中的一些基本信息，对于设计分析很有帮助，却往往被很多工程师所忽略。这里我们就来看看runme.log里都有哪些信息。

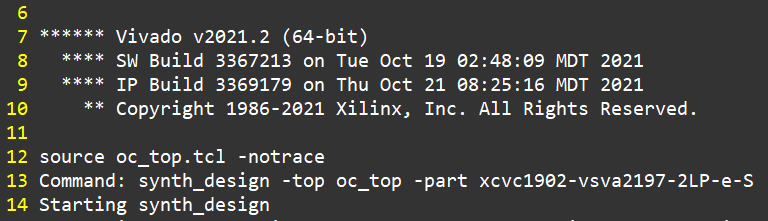

以综合阶段的runme.log为例。打开之后文件开头部分信息如下图所示。第7行可以看到Vivado版本信息。第13行关键字Command表明Vivado执行的命令，这里执行的命令是synth_design。根据该命令的参数可知顶层文件名为oc_top，参数-part给出了该工程使用的具体芯片型号信息。Command是一个很重要的关键字，Vivado运行的所有命令在log文件中呈现时都是以Command开头。

接下来会看到很多以INFO开头的行，这些内容通常情况下我们可以忽略，但也可以从中捕获出一些信息，例如下图第19行，显示了综合阶段使用的线程数，根据这个参数我们就可以判定所设定的线程数是否生效。

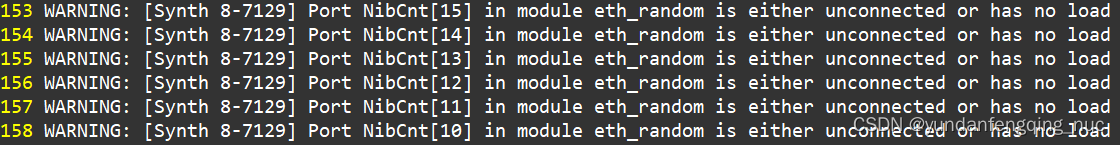

相比于INFO，以WARNING开头的行对应的内容更为重要，也值得我们进一步关注。如下图所示，WARNING信息显示相应的管脚没有负载，处于断开的状态，这就要回到RTL代码里查看，是设计者有意为之还是设计失误。

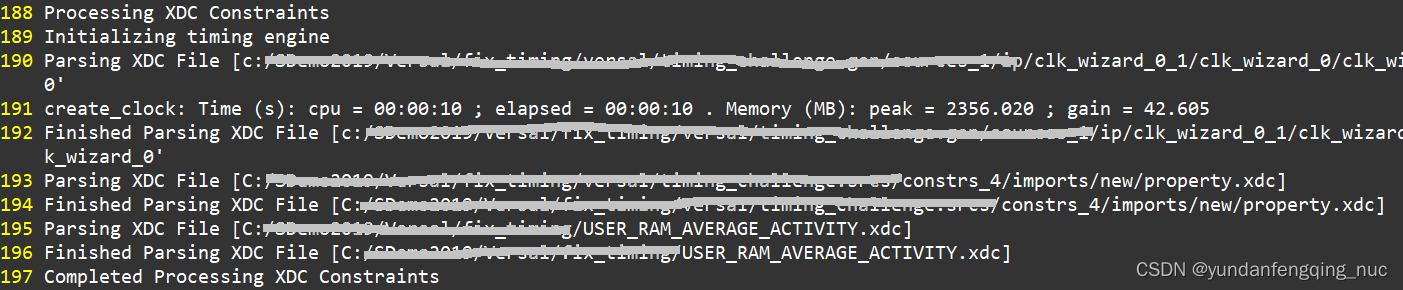

在约束文件处理环节，可以看到Vivado编译约束文件的顺序，例如第190行分析的是IP生成的约束文件，第193行和第195行则分析的是用户约束文件。如果约束文件中有语法错误或者Tcl命令没有期望的返回值，也会在这个部分显示出来，这对于我们判断约束是否生效也是有帮助的。

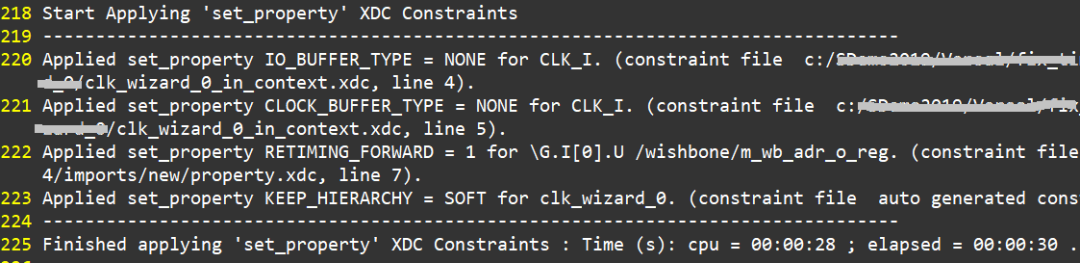

如果约束中使用了set_property命令，而相应的属性在综合阶段会生效，那么Vivado也会显示对这些属性的处理信息，如下图所示。第220行显示设计使用了属性IO_BUFFER_TYPE，第221行显示设计使用了属性CLOCK_BUFFER_TYPE，第222行显示设计使用了属性RETIMING_FORWARD，第223行显示设计使用了属性KEEP_HIERARCHY。同时也会显示这些属性作用的对象。

如果设计中使用了RTL代码描述的存储单元，综合阶段也会显示该存储单元的映射结果。如下图所示，显示RAM使用URAM实现，同时默认的URAM级联高度为8。

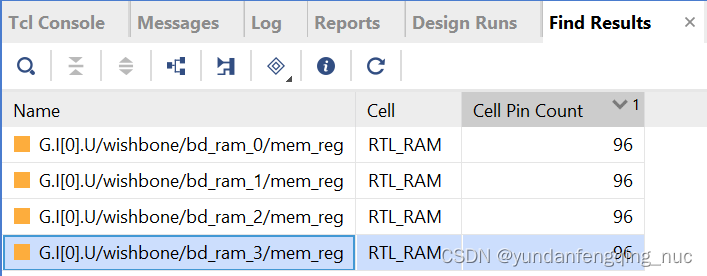

而这些RAM也可以通过如下命令在ElaboratedDesign中查找到。

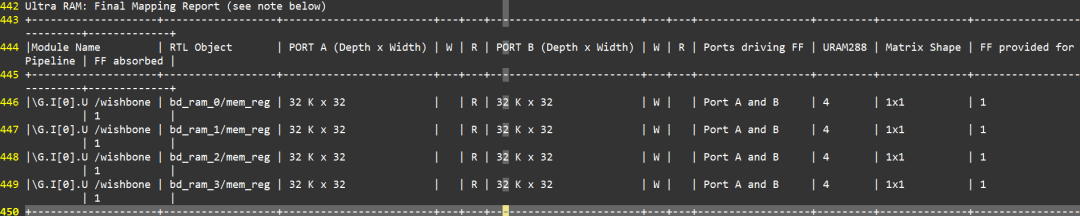

同时，Vivado对于URAM的具体映射信息也会给出映射报告，如下图所示，显示了URAM的深度/宽度、输出是否有流水寄存器以及被吸收的流水寄存器的个数。

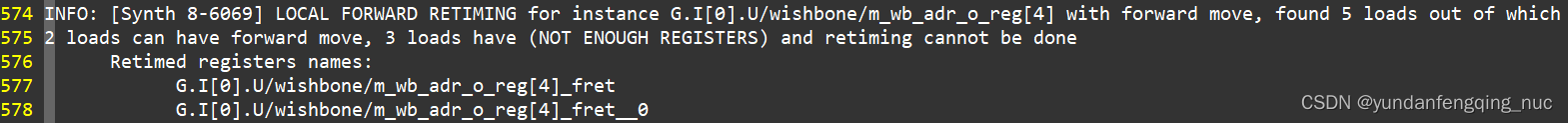

如果综合阶段使用了属性RETIMING_BACKWARD或RETIMING_FORWARD，也可以看到相应的信息，如下图所示。

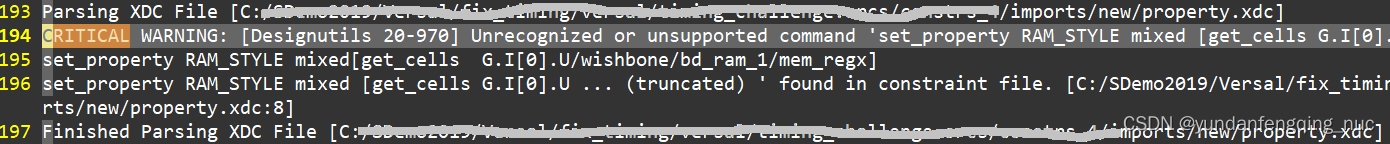

阅读log文件时要关注两点：WARNING和CRITICAL WARNING。如下图所示的CRITICAL WARNING，可以帮助我们判断约束是否生效。

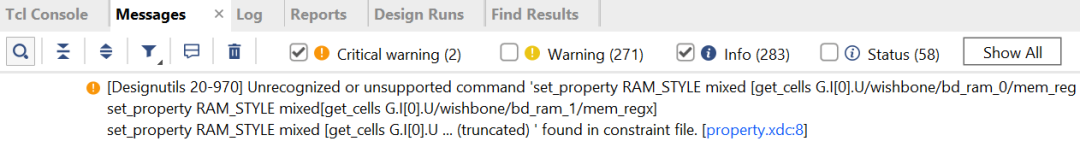

这些WARNING或CRITICAL WARNING也可以在Vivado Message窗口中看到，如下图所示。
