如何去设计清角和加工原理、夹板及抬料板厚度公差设计的呢

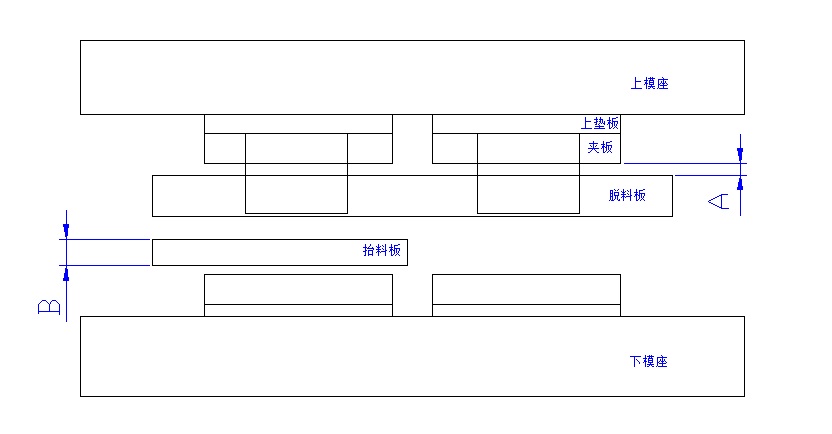

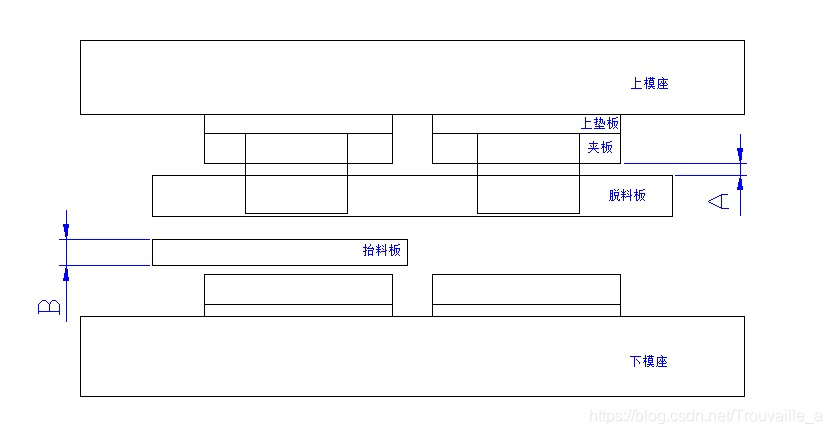

夹板及抬料板厚度公差设计标准：

A夹板厚度公差设计要求:夹板与脱料板间隙要保证3MM以上夹板出图时不加公差，厚度公差按照+(0,5~0.8)。B抬料板厚度公差设计要求:抬料板一般情况下不打死下模，厚度不标注公差，按照厚度公差+(0 ,5~0.8),如果有打死要求，设计出图标注公差+0,02

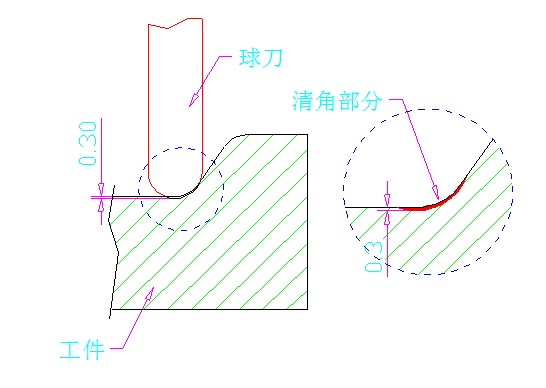

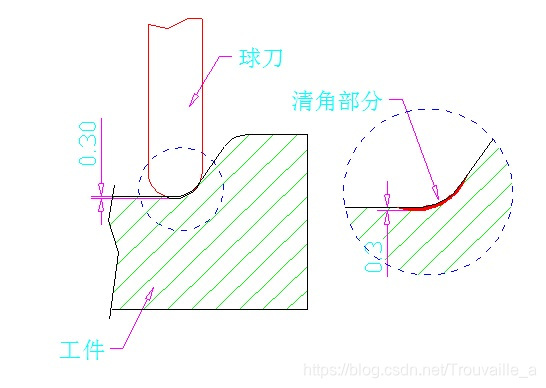

4.1：编程时将设计已经涂有173#颜色的部位用实际加工用的球刀向"Z"方向下沉0.3MM(见右剖视图）

4.2：清角部分设计规定颜色

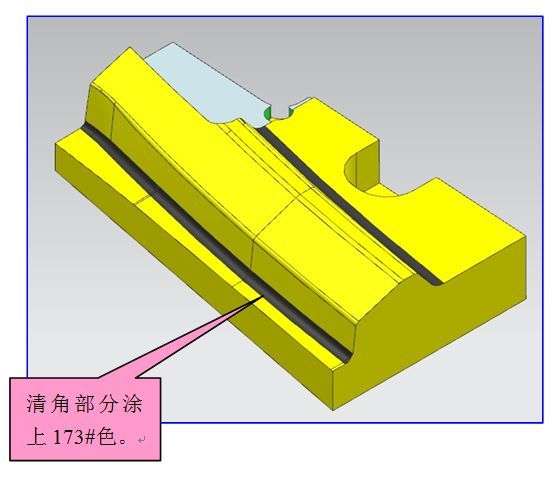

在3D图中凡是符合清角标准的部位统一涂上173#（灰黑色），制造编程发现有涂此色部位必须进行清角。

4.3：内R清角按如下标准

4.3.1 内R小于R10的清角，大于R10的不清角。

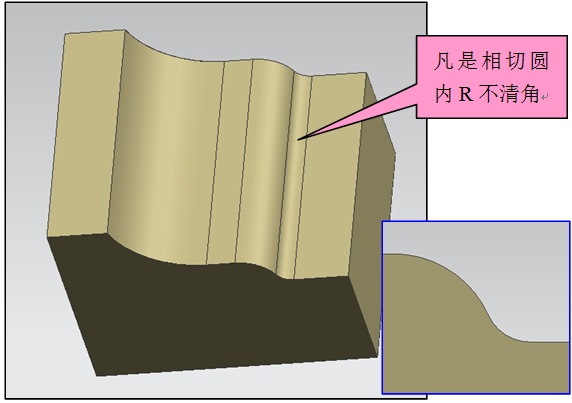

4.3.2：虽然R小于R10，但是与凸R相切的内R不管大小一律不清角。

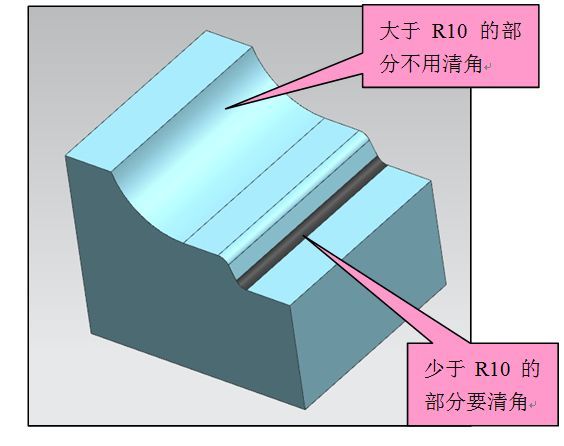

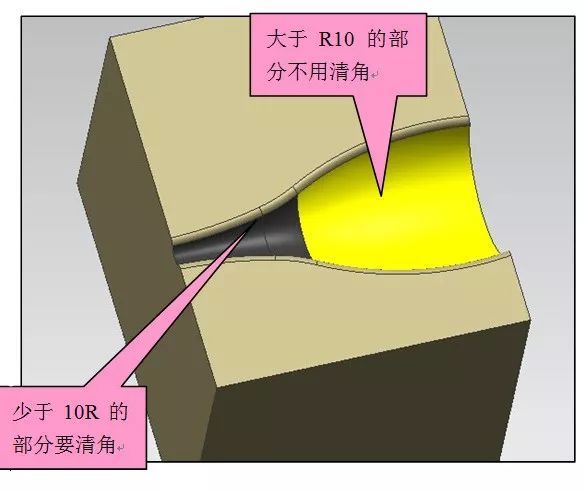

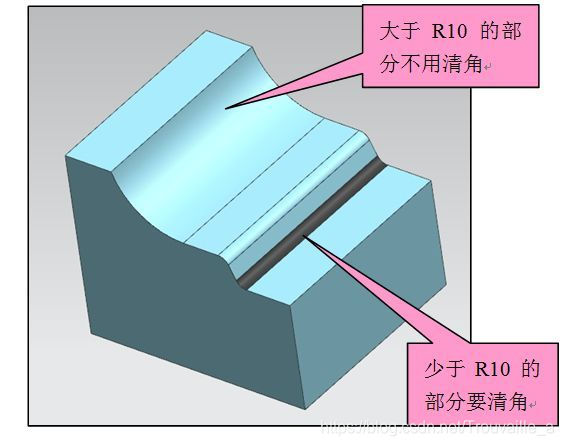

4.3.3 ： 如果一个曲面上有从小R过度到大R,那么结构设计师就要用分割面的方法将这个曲面分开，少于R10的部分涂上173#（灰黑色）要清角，大于R10的部分是本色或者黄色不用清角。
