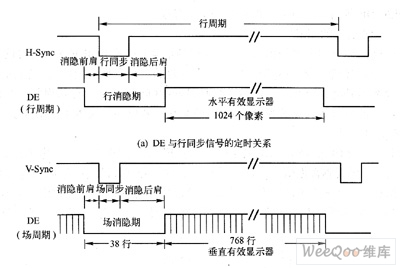

在做数字图像处理时，必然要接触比如水平（行）消隐，垂直（场）消隐，消隐前肩，消隐后肩等基本概念，下面图示了1024*768大小尺寸图片的水平（行）消隐前肩，水平后肩，垂直（场）消隐前肩和垂直后肩。

水平（行）消隐（HBlank)

在将光信号转换为电信号的扫描过程中，扫描总是从 图像的左上角开始，水平向前行进，同时扫描点也以较慢的速率向下移动。当扫描点到达图像右侧边缘时，扫描点快速返回左侧，重新开始在第1行的起点下面进行第2行扫描，行与行之间的返回过程称为水平消隐。

垂直（场）消隐（VBlank）

一幅完整的图像扫描信号，由水平消隐间隔分开的行信号序列构成，称为一帧。扫描点扫描完一帧后，要从 图像的右下角返回到图像的左上角，开始新一帧的扫描，这一时间间隔，叫做垂直消隐，也称场消隐（VBlank）。
