一、DirecfFB架构下应用层fbdev系统的初始化

    对任何一个dfb应用程序，它在初始化时一定会调用下面两句：
      /* DirectFB init */
     DirectFBInit( &argc, &argv);
     DirectFBCreate(&dfb);
        第一步，DirectFBInit主要完成directFB配置的一些初始化。主要包括读取环境变量DIRECTFBPATH，读取directfbrc文件，获取系统配置和用户配置、处理命令行等。
读取到的配置信息保存在dfb_config全局变量中。这样，后面的程序可以通过dfb_config，获取配置信息，不需要自己去读取。

   第二步，DirectFBCreate主要是在配置已经读取的基础上，完成一系列初始化，并将各种需要的信息保存在IDirectFB指向的数据结构中.

     其中，对fbdev的初始化流程为：调用dfb_core_create-------->dfb_system_lookup.

dfb_system_lookup函数主要是根据系统库目录，读取和加载系统信息。这里的系统，指的是图形系统，一般frame buffer设备（fbdev）、x11等。

系统库目录是以如下这种宏的形式指定的：
     DEFINE_MODULE_DIRECTORY( dfb_core_systems, "systems", DFB_CORE_SYSTEM_ABI_VERSION );

 例如：

root@Danny:/opt/WorkDir/SHLib/directfb-1.4-0# ls
gfxdrivers  inputdrivers  interfaces  systems  wm

root@Danny:/opt/WorkDir/SHLib/directfb-1.4-0/systems# ls
libdirectfb_fbdev.so

系统目录为：/opt/WorkDir/SHLib/directfb-1.4-0/systems.

要加载的系统插件为：libdirectfb_fbdev.so

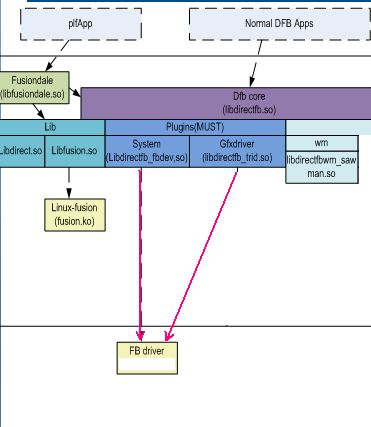

DFB图形系统相关的大致软件架构如下图所示：

二、DirecfFB架构下应用层图形系统fbdev与帧缓冲驱动通信及内存映射的建立

     在上节的dfb_system_lookup函数里会调用direct_modules_explore_directory( &dfb_graphics_drivers )，最后会调用dlopen( )函数。

    根据dlopen的性质，在dlopen函数返回前，它会调用被__attribute__((constructor))修饰的函数。

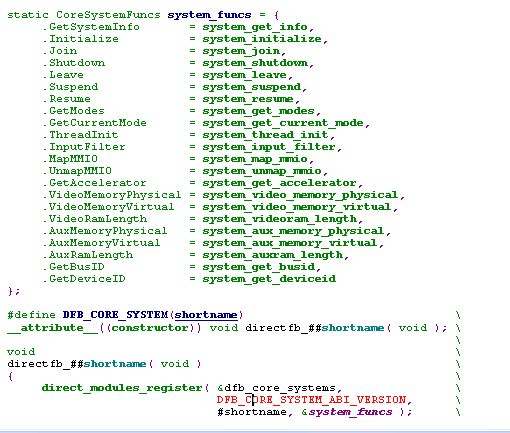

在core_system.h里我们可以看到如下定义：

     前面我们已经分析知道，要加载的系统插件为：libdirectfb_fbdev.so

在fbdev.c文件的开始，可以找到如下宏：
DFB_CORE_SYSTEM( fbdev )

可按上面的代码定义进行展开。

在上图的代码调用在dlopen返回前完成后，实际上完成了注册fbdev的systemfuncs.

在dfb核心初始化时， 会调用dfb_core_part_initialize，遍历各个core part，完成各个core的初始化，fbdev属于system 核心组件。

（core part是通过DFB_CORE_PART( )宏来注册的）， 如DFB_CORE_PART( system_core, SystemCore );

对于system核心组件来说，DFB初始化时会调用到dfb_system_core_initialize：

 system_funcs->Initialize( core, &system_data );

fbdev属于core system, 会调用自己的system_initialize函数。

本节主要是介绍system_initialize函数所做的工作,主要可概括为以下几个部分：。

（1）调用dfb_fbdev_open()打开framebuffer设备（如：“/dev/fb0”）。

（2）调用ioctl( dfb_fbdev->fd, FBIOGET_FSCREENINFO, &shared->fix）获取显卡内存和类型等固定信息；

（3） 把framebuffer设备文件映射进虚拟内存，并保存内存基址：

dfb_fbdev->framebuffer_base = mmap( NULL, shared->fix.smem_len,
                                         PROT_READ | PROT_WRITE, MAP_SHARED,
                                         dfb_fbdev->fd, 0 );

（4）调用dfb_surface_pool_initialize初始化平面内存池。

（4）通过ioctl获取屏幕可变信息和调色板等信息。

三、DirecfFB架构下应用层图形gfxdriver架构及其与应用层图形系统fbdev的映射以及gfxdriver

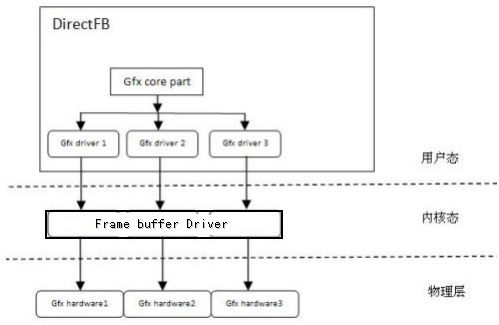

      gfxdriver架构如下图所示：

       在gfxdriver初始化时，也就是调用driver_init_driver（ card, &card->funcs, card->driver_data, card->device_data, core ）函数时，会初始化driverdata。

四、DirecfFB架构下应用层图形系统fbdev与帧缓冲驱动通信：内存分配的时机和执行

     前面说过，对任何一个dfb应用程序，它在初始化时一定会调用下面这句：DirectFBCreate(&dfb)---》IDirectFB_Construct------》完成一系列函数指针的安装，如：IDirectFBSurface_DrawRectangle----》dfb_gfxcard_drawrectangle。在dfb_gfxcard_drawrectangle函数里，会对显卡的状态进行检查并获取当前状态：

if (rect->w <= card->limits.dst_max.w && rect->h <= card->limits.dst_max.h &&
dfb_gfxcard_state_check( state, DFXL_DRAWRECTANGLE ) &&
dfb_gfxcard_state_acquire( state, DFXL_DRAWRECTANGLE ))
{
hw = card->funcs.DrawRectangle( card->driver_data,
card->device_data, rect );
dfb_gfxcard_state_release( state );
}

接着会触发如下的函数调用

dfb_gfxcard_state_acquire

---》dfb_surface_buffer_lock

----》dfb_surface_pools_allocate

--->dfb_surface_pools_negotiate(  /* Build a list of possible pools being free or out of memory */TestConfig ---))-

该函数会调用TestConfig检查是否有足够的显存

----》然后进行内存的分配调用：

/* Try to do the allocation in one of the pools */
for (i=0; i<num_pools; i++) {
CoreSurfacePool *pool = pools[i];
D_MAGIC_ASSERT( pool, CoreSurfacePool );
ret = dfb_surface_pool_allocate( pool, buffer, &allocation );
if (ret == DFB_OK)
break;
/* When an error other than out of memory happens... */
if (ret != DFB_NOVIDEOMEMORY) {
D_INFO( "%s( -> Allocation in '%s' failed for %s!)\n", __func__, pool->desc.name, DirectFBErrorString(ret) );
/* ...forget about the pool for now */
pools[i] = NULL;
}

------》AllocateBuffer

------》fbdevAllocateBuffer

      fbAlloc.flags = FBMAN_ALLOCATE_SURFACE | FBMAN_COMMON_SURFACE;
fbAlloc.pid = dfb_fbdev->shared->master_pid;
if (ioctl( dfb_fbdev->fd, FBIO_ALLOCFB, &fbAlloc) < 0){
//D_INFO("%s([Frame Buffer Memory] out of memory (size %d)!)\n", __func__, fbAlloc.size);
ret = DFB_NOVIDEOMEMORY;
}else{
ret = DFB_OK;
}

      在ioctl后，帧缓冲内存的分配就交给驱动层内核去实现了，并最终映射到物理内存。

五、DirecfFB架构下帧缓冲驱动层内存管理的实现：内存分配实例分析。

 case FBIO_ALLOCFB:
{
T_fb_allocate allocFB;
int ret;
if ( copy_from_user(&allocFB, (void *)arg, sizeof(allocFB)) ) {
retval = -EFAULT;
break;
}
ret = AllocateFB(&allocFB);
retval = (copy_to_user( (void *)arg, &allocFB, sizeof(allocFB) ) ? -EFAULT : 0 );
retval = (ret ? -EFAULT : retval);
}
break;
