JVisualVM 简介

VisualVM 是Netbeans的profile子项目，已在JDK6.0 update 7 中自带，能够监控线程，内存情况，查看方法的CPU时间和内存中的对 象，已被GC的对象，反向查看分配的堆栈(如100个String对象分别由哪几个对象分配出来的)。在JDK_HOME/bin(默认是C:\Program Files\Java\jdk1.6.0_13\bin)目录下面，有一个jvisualvm.exe文件，双击打开，从UI上来看，这个软件是基于NetBeans开发的了。

VisualVM 提供了一个可视界面，用于查看 Java 虚拟机 (Java Virtual Machine, JVM) 上运行的基于 Java 技术的应用程序的详细信息。VisualVM 对 Java Development Kit (JDK) 工具所检索的 JVM 软件相关数据进行组织，并通过一种使您可以快速查看有关多个 Java 应用程序的数据的方式提供该信息。您可以查看本地应用程序或远程主机上运行的应用程序的相关数据。此外，还可以捕获有关 JVM 软件实例的数据，并将该数据保存到本地系统，以供后期查看或与其他用户共享。

双击启动 jvisualvm.exe，启动起来后和jconsole 一样同样可以选择本地和远程，如果需要监控远程同样需要配置相关参数。

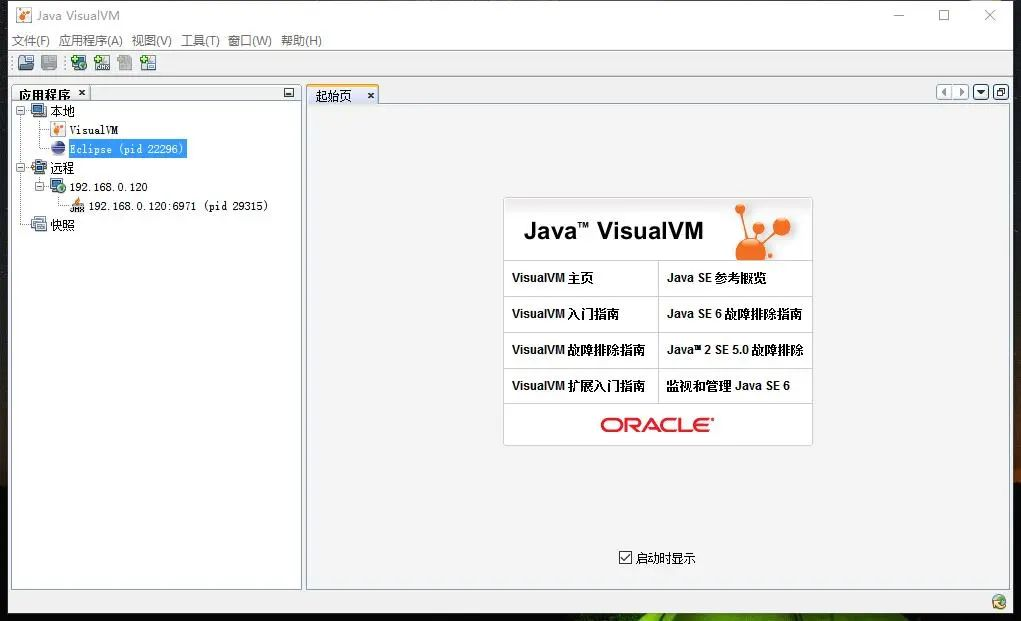

主界面如下；

VisualVM可以根据需要安装不同的插件，每个插件的关注点都不同，有的主要监控GC，有的主要监控内存，有的监控线程等。

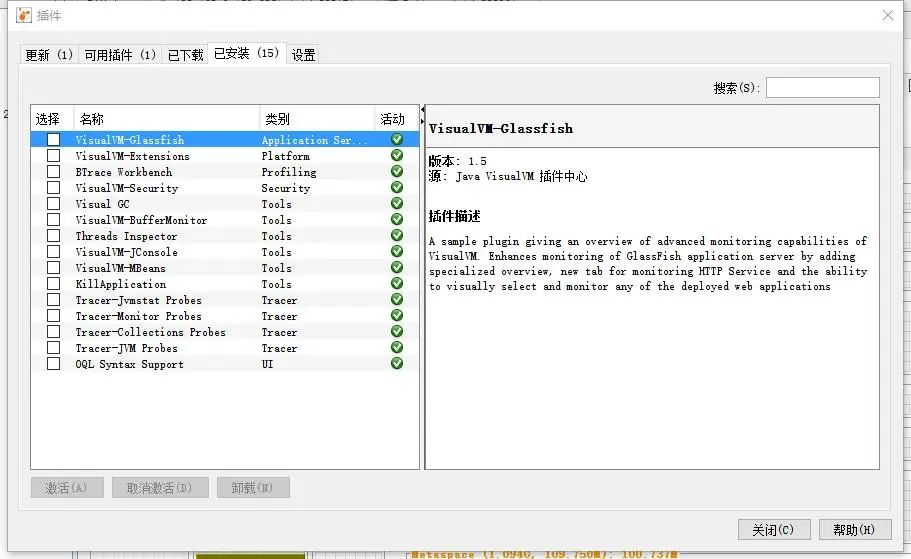

如何安装：

1、从主菜单中选择“工具”>“插件”。2、在“可用插件”标签中，选中该插件的“安装”复选框。单击“安装”。3、逐步完成插件安装程序。

我这里以 Eclipse(pid 22296)为例，双击后直接展开，主界面展示了系统和jvm两大块内容，点击右下方jvm参数和系统属性可以参考详细的参数信息.

因为VisualVM的插件太多，我这里主要介绍三个我主要使用几个：监控、线程、Visual GC

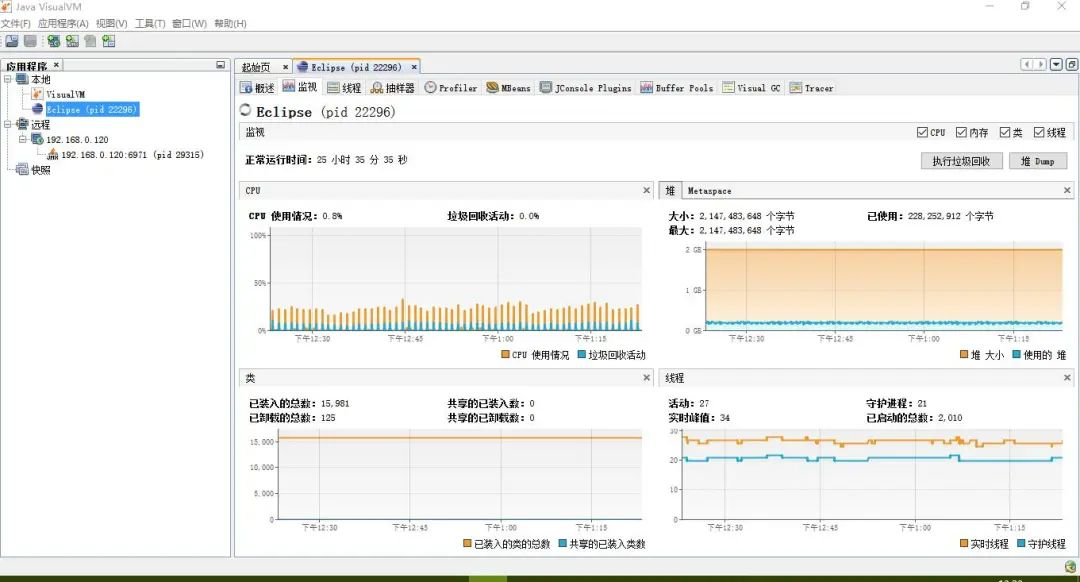

监控的主页其实也就是，cpu、内存、类、线程的图表

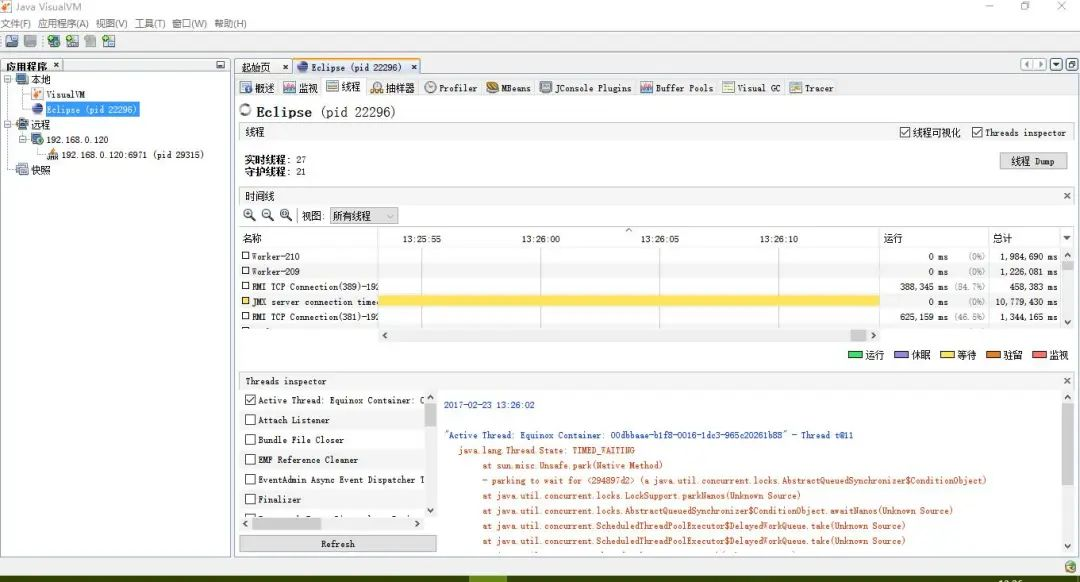

线程和jconsole功能没有太大的区别

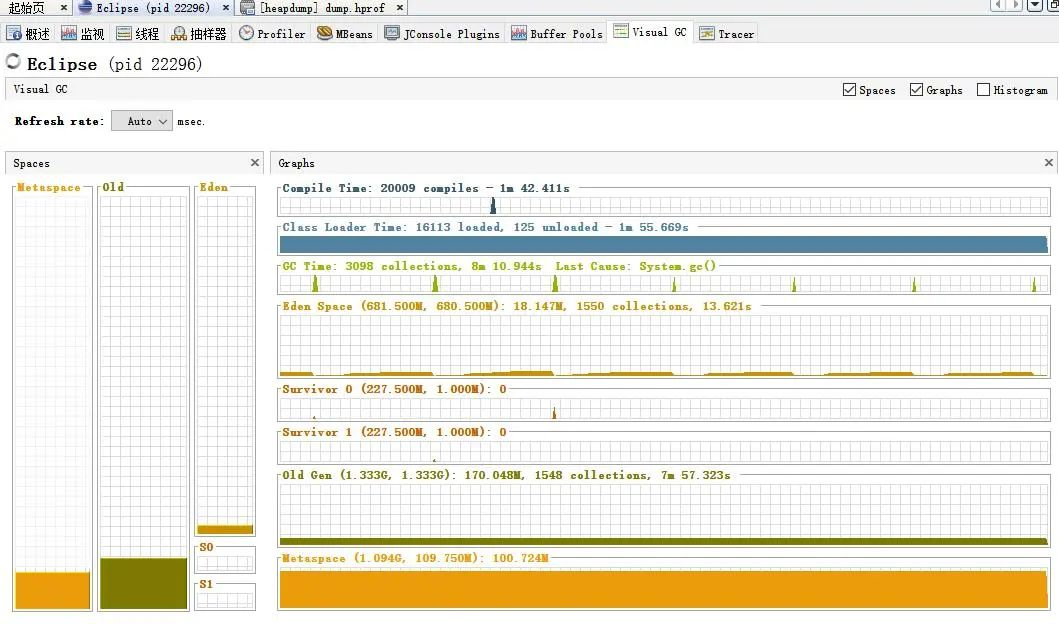

Visual GC 是常常使用的一个功能，可以明显的看到年轻代、老年代的内存变化，以及gc频率、gc的时间等。

以上的功能其实jconsole几乎也有，VisualVM更全面更直观一些，另外VisualVM非常多的其它功能，可以分析dump的内存快照，

dump出来的线程快照并且进行分析等，还有其它很多的插件大家可以去探索

案例分析

准备模拟内存泄漏样例

1、定义静态变量HashMap

2、分段循环创建对象，并加入HashMap

代码如下：

import java.util.HashMap;import java.util.Map;public class CyclicDependencies {    //声明缓存对象    private static final Map map = new HashMap();    public static void main(String args[]){        try {            Thread.sleep(10000);//给打开visualvm时间        } catch (InterruptedException e) {            e.printStackTrace();        }        //循环添加对象到缓存        for(int i=0; i<1000000;i++){            TestMemory t = new TestMemory();            map.put("key"+i,t);        }        System.out.println("first");        //为dump出堆提供时间        try {            Thread.sleep(10000);        } catch (InterruptedException e) {            e.printStackTrace();        }        for(int i=0; i<1000000;i++){            TestMemory t = new TestMemory();            map.put("key"+i,t);        }        System.out.println("second");        try {            Thread.sleep(10000);        } catch (InterruptedException e) {            e.printStackTrace();        }        for(int i=0; i<3000000;i++){            TestMemory t = new TestMemory();            map.put("key"+i,t);        }        System.out.println("third");        try {            Thread.sleep(10000);        } catch (InterruptedException e) {            e.printStackTrace();        }        for(int i=0; i<4000000;i++){            TestMemory t = new TestMemory();            map.put("key"+i,t);        }        System.out.println("forth");        try {            Thread.sleep(Integer.MAX_VALUE);        } catch (InterruptedException e) {            e.printStackTrace();        }        System.out.println("qqqq");    }}

3、配置jvm参数如下：

-Xms512m-Xmx512m-XX:-UseGCOverheadLimit-XX:MaxPermSize=50m

4、运行程序并打卡visualvm监控

使用JVisualVM分析内存泄漏

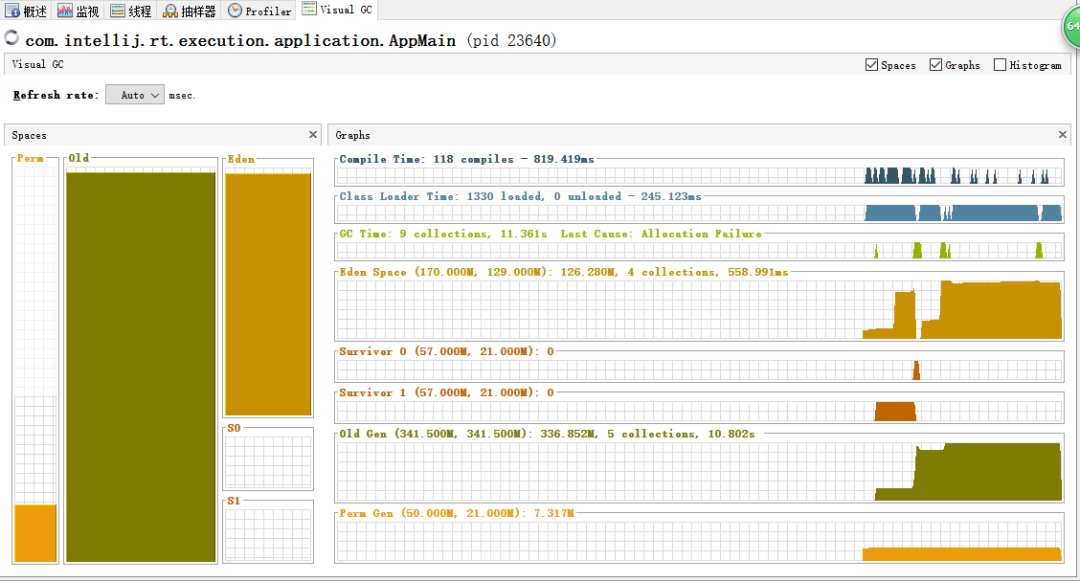

1、查看Visual GC标签，内容如下，这是输出first的截图

这是输出forth的截图：

通过2张图对比发现：

老生代一直在gc，当程序继续运行可以发现老生代gc还在继续：

增加到了7次，但是老生代的内存并没有减少。说明存在无法被回收的对象，可能是内存泄漏了。

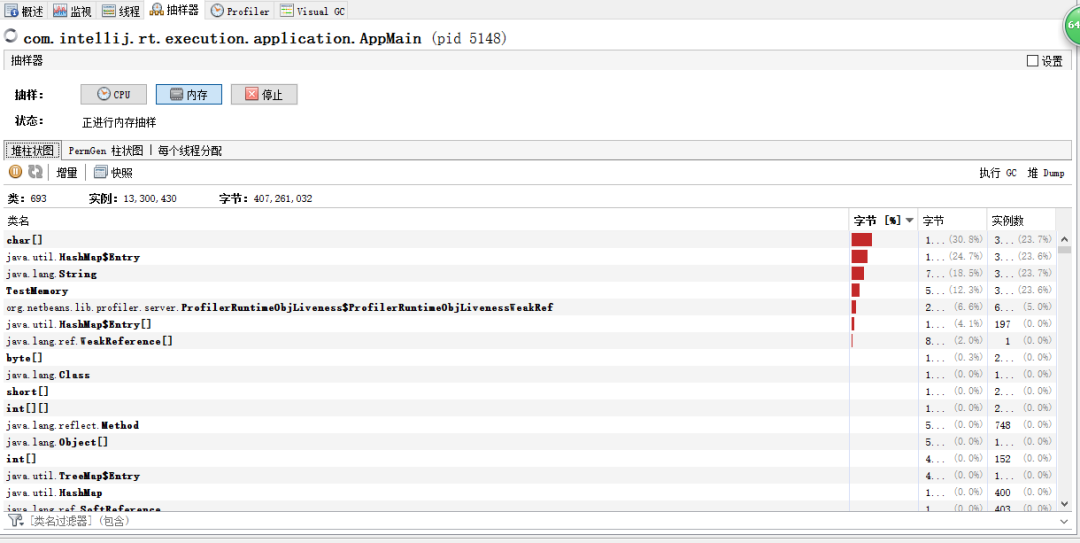

如何分析是那个对象泄漏了呢？打开抽样器标签：点击后如下图：

按照程序输出进行堆dump，当输出second时，dump一次，当输出forth时dump一次。

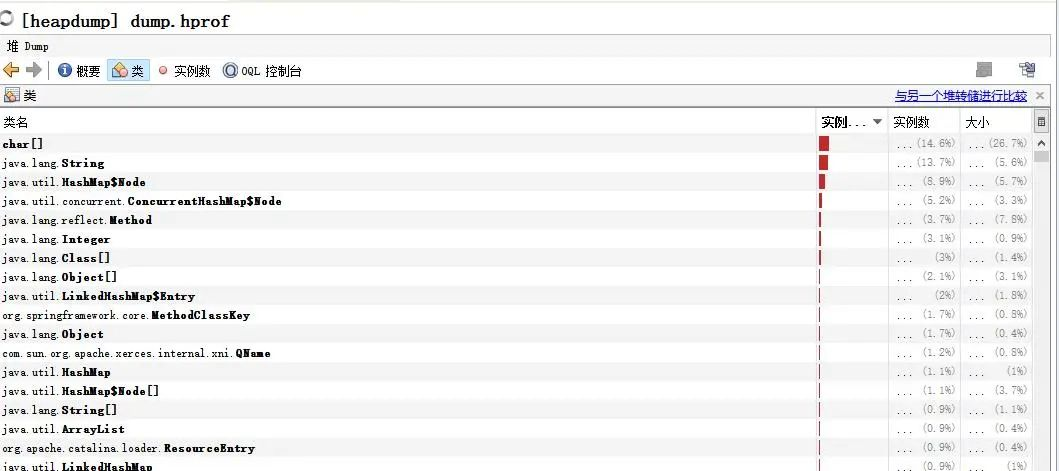

进入最后dump出来的堆标签，点击类：

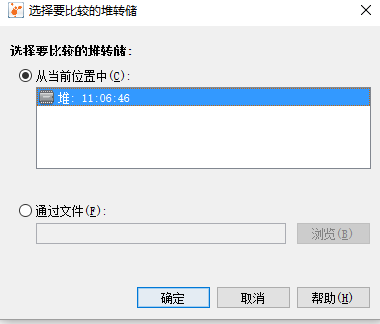

点击右上角：“与另一个堆存储对比”。如图选择第一次导出的dump内容比较：

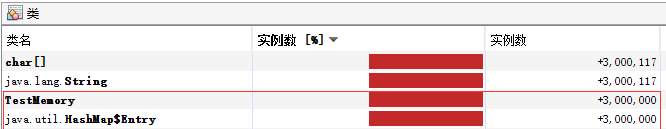

比较结果如下：

可以看出在两次间隔时间内TestMemory对象实例一直在增加并且多了，说明该对象引用的方法可能存在内存泄漏。

如何查看对象引用关系呢？

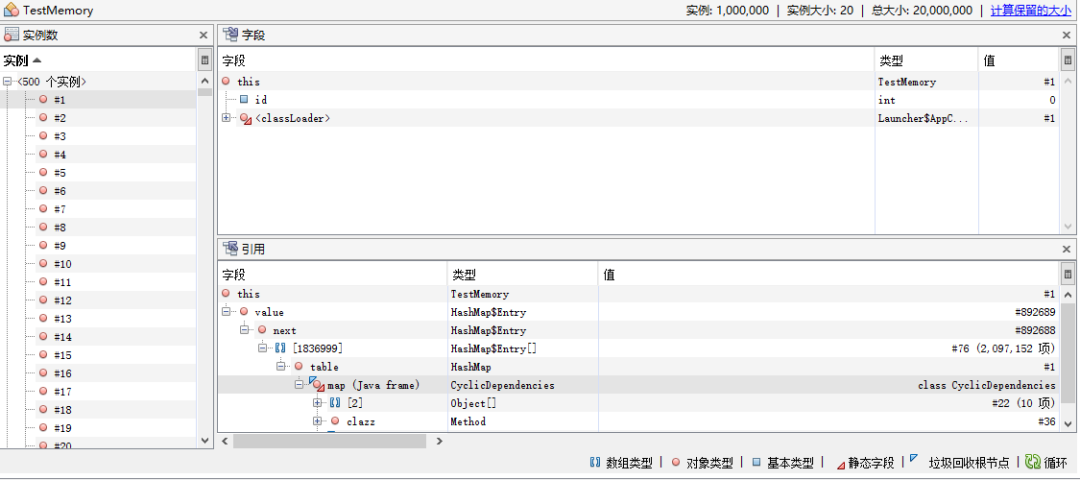

右键选择类TestMemory，选择“在实例视图中显示”，如下所示：

左侧是创建的实例总数，右侧上部为该实例的结构，下面为引用说明，从图中可以看出在类CyclicDependencies里面被引用了，并且被HashMap引用。

如此可以确定泄漏的位置，进而根据实际情况进行分析解决。

JVisualVM 远程监控 Tomcat

1、修改远程tomcat的catalina.sh配置文件，在其中增加：

1. JAVA_OPTS="$JAVA_OPTS

2. -Djava.rmi.server.hostname=192.168.122.128

3. -Dcom.sun.management.jmxremote.port=18999

4. -Dcom.sun.management.jmxremote.ssl=false

5. -Dcom.sun.management.jmxremote.authenticate=false"

   这次配置先不走权限校验。只是打开jmx端口。

   2、打开jvisualvm，右键远程，选择添加远程主机：

3、输入主机的名称，直接写ip，如下：

右键新建的主机，选择添加JMX连接，输入在tomcat中配置的端口即可。

4、双击打开。完毕！

参考资料

https://blog.csdn.net/kl28978113/article/details/53817827

https://www.cnblogs.com/ityouknow/p/6437037.html

来源：朝雨忆轻尘

cnblogs.com/xifengxiaoma/p/9402497.html
