| X8P1001B是无锡矽杰微电子公司推出一款COMS高速低功耗8位单片机,内置1kx14bit一次性可编程存储器，仅有6/8个引脚两种封装,与台湾义隆公司的EM78P153S引脚部分兼容,义隆的EM78P153S上的程序或代码文件可烧写到X8P1001B上,使用无锡矽杰微电子编程器,器件选择X8B1001B即可. 其内部集有1k×14bit OTP(一次性)ROM(程序存储器),用户通过仿真器编写和调试正确的机器码文件通过编程器烧录入芯片,有13个掩模选项可满足不同产品的要求,同时有密码保护位防止程序数据被读出. |
| ★ 工作电压：1.8—5.5V |
| ★ 工作温度：-40-85℃ |
| ★ 时钟频率：内置2个校准RC振荡源(1MHz,8MHz) |
| ★ 3路共周期8bit PWM输出 |
| ★ 低功耗：在5V/8MHz工作条件下,电流小于1.1mA,3V/32kHz条件下,电流为20uA,睡眠模式下电流仅为1uA. |
| ★ 1024×14bit程序存储器(OTPROM),48×8bit片内RAM. |
|
|
| ★ 掉电模式 |
| ★ 4个中断源:TCC溢出中断,睡眠状态唤醒中断,外部中断.T1/PWM周期溢出中断 |
| ★ 可编程自由运行看门狗定时器(WDT) |
| ★ 有4个引脚可编程为上拉,有5个引脚可编程为下拉. |
| ★ 有4个引脚可编程为漏极开路. |
| ★ 每个指令周期为两个时钟周期,99%为单指令周期. |
| ★ 具有低压复位单元,检测范围1.2V-3.6V ±0.3V. |

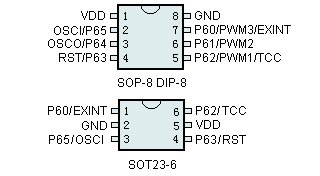

| ★ X8P1001B 为6 或 8pin 封装,有:DIP-8 和SOP-8 和SOT23-6 超小型3种封装形式. |
| X8P1001B单片机描述 | |||
| 符号 | 引脚(pin) | I/O类型 | 功能描述 |
| VDD | 1 | - | 电源+ |
| P65/OSCI | 2 | I/O | 通用I/O引脚 外部时钟输入 上拉/下拉/驱动增强 引脚变化将单片机从睡眠中唤醒 |
| P64/OSC2 | 3 | I/O | 通用I/O引脚 内部时钟输出 上拉/下拉/驱动增强 引脚变化将单片机从睡眠中唤醒 |
| P63/RESET/Vpp | 4 | I/O | 置RESET为低电平复位 可编程上拉/输出 高驱动 引脚变化将单片机从睡眠中唤醒 |
| P62/TCC/PWM1 | 5 | I/O | 通用I/O引脚 上拉/下拉/驱动增强 外部时钟/计数器输入引脚 PWM1 输出 引脚变化将单片机从睡眠中唤醒 |
| P61/PWM2 | 6 | I/O | 通用I/O引脚 上拉/下拉/驱动增强 PWM2 输出 引脚变化将单片机从睡眠中唤醒 |
| P60/INT/PWM3 | 7 | I/O | 通用I/O引脚 上拉/下拉/驱动增强 编程模式下斯密特触发输入出 PWM3 输出 下降沿触发的外部中断输入引脚 |
| GND | 8 | - | 电源(地) |
|
