从汇编角度理解C/C++函数调用，能够加深我们对代码的理解，提升调试能力。本文主要讲函数调用栈的建立和销毁、call与ret指令的本质、栈变量的申请、函数参数-返回地址-ebp在栈上的相对位置。
1.前言
//main.c
int bar(int c, int d)
{int e = c + d;return e;
}
int foo(int a, int b)
{return bar(a, b);
}
int main(void)
{foo(2, 5);return 0;
}编译这段代码，进入gdb，然后对main函数进行反汇编(disassemble main)，得到如下汇编代码.
(gdb) disassemble main
Dump of assembler code for function main:0x0000000000400506 <+0>: push %rbp0x0000000000400507 <+1>: mov %rsp,%rbp //以上两句，建立了main函数的栈
=> 0x000000000040050a <+4>: mov $0x5,%esi 0x000000000040050f <+9>: mov $0x2,%edi // 将实参放入寄存器0x0000000000400514 <+14>: callq 0x4004e7 <foo>0x0000000000400519 <+19>: mov $0x0,%eax0x000000000040051e <+24>: pop %rbp // 销毁main函数栈0x000000000040051f <+25>: retq此时，我们查看对应寄存器，得到如下结果. 我们可以看到，此时rbp和rsp指向同一个位置，这是在gdb中执行start命令之后，指令所在的位置。
(gdb) info registers rbp rsp
rbp 0x7fffffffe380 0x7fffffffe380
rsp 0x7fffffffe380 0x7fffffffe380接下来我们将用这个例子来详细探索函数调用过程中的参数传递、控制转移call、新函数栈的建立、新函数栈的销毁、控制转移的恢复ret.
2.进入被调用函数的准备
40050a~40050f两条指令为函数调用传递参数的过程，我们可以看到是函数参数是倒序传入的：先传入第N个参数，再传入第N-1个参数。(注意，目前64位的机器上，函数参数的传递很少是通过栈进行的。)
接下来的三行汇编，对应的是实参的传递和对foo函数的调用。下面，我们接着执行几条汇编(si 3)，进入foo函数内部，具体执行如下与解释如下.
(gdb) si 3
(gdb) disassemble foo
=> 0x00000000004004e7 <+0>: push %rbp //0x00000000004004e8 <+1>: mov %rsp,%rbp //新的函数栈的建立0x00000000004004eb <+4>: sub $0x8,%rsp //申请a和b对应的栈空间0x00000000004004ef <+8>: mov %edi,-0x4(%rbp) 0x00000000004004f2 <+11>: mov %esi,-0x8(%rbp) //将传入参数，存放到当前函数栈0x00000000004004f5 <+14>: mov -0x8(%rbp),%edx0x00000000004004f8 <+17>: mov -0x4(%rbp),%eax0x00000000004004fb <+20>: mov %edx,%esi0x00000000004004fd <+22>: mov %eax,%edi //将局部变量，放入寄存器0x00000000004004ff <+24>: callq 0x4004cd <bar>0x0000000000400504 <+29>: leaveq0x0000000000400505 <+30>: retqcall指令
注意当指令走到0x00000000004004e7的时候（尚未执行），也就是callq执行刚刚执行完毕，对应寄存器的值如下。
(gdb) info registers rbp rsp
rbp 0x7fffffffe380 0x7fffffffe380
rsp 0x7fffffffe378 0x7fffffffe378和上一次我们查看rsp/rbp相比，rsp向低地址移动了8位（有数据入栈），结合上下文，这一寄存器的变化只会出现在callq 0x4004e7之中。进一步，我们看一下入栈的数据是什么，也就是原来rsp被存放了什么数值。从下面的代码中我们可以看到，原来的rsp上方存放的数值是callq之后的指令的地址。
(gdb) x/8 0x7fffffffe370
0x7fffffffe370: 0xffffe460 0x00007fff 0x00400519 0x00000000 //注意0x00400519这个值，它是main函数中对应指令的地址
0x7fffffffe380: 0x00000000 0x00000000 0xf7a30445 0x00007fff总结一下：call指令的实际用途：1.push IP 2.通过设置 IP实现指令之间的跳转
3.新函数栈的建立与销毁
函数栈的建立
对应4004e7~4004e8处的汇编指令：重新设置rsp和rbp.
函数中局部变量的申请与赋值
对应的代码位于4004eb~4004f2. 从这里我们可以看出1.同一个函数内部，栈变量的申请是同时发生的，但是赋值是逐条执行。2.栈变量的申请，仅仅涉及rsp指针的移动，不会导致segment fault，但是变量的读写，会具体访问到对应的内存，将会触发segment fault。这里我们来看一个例子，猜一猜，这段代码会crash到哪一行？答案是会crash在func()这一行。因为数组a对应的空间申请发生在func()之前，而调用func的时候会将IP入栈，而此时，栈已经溢出了。
int func(void) {int b; b = 1; return b;
}
int main(){ func(); int a[1024*1024*8]; a[0] = 1; a[1024*1024*8 -1] = 1; return 0;
}函数栈的销毁
函数栈的销毁涉及两方面：栈上空间的释放与rsp和rbp的重置。我们来看看foo函数末尾对应的汇编指令
0x0000000000400504 <+29>: leaveq继续用si来逐条执行对应指令，同时查看这条指令前后rpb和rsp的值如下
(gdb) disassemble foo
Dump of assembler code for function foo:0x00000000004004e7 <+0>: push %rbp0x00000000004004e8 <+1>: mov %rsp,%rbp0x00000000004004eb <+4>: sub $0x8,%rsp0x00000000004004ef <+8>: mov %edi,-0x4(%rbp)0x00000000004004f2 <+11>: mov %esi,-0x8(%rbp)0x00000000004004f5 <+14>: mov -0x8(%rbp),%edx0x00000000004004f8 <+17>: mov -0x4(%rbp),%eax0x00000000004004fb <+20>: mov %edx,%esi0x00000000004004fd <+22>: mov %eax,%edi0x00000000004004ff <+24>: callq 0x4004cd <bar>
=> 0x0000000000400504 <+29>: leaveq0x0000000000400505 <+30>: retq
End of assembler dump.
(gdb) info registers rbp rsp
rbp 0x7fffffffe370 0x7fffffffe370
rsp 0x7fffffffe368 0x7fffffffe368
(gdb) si
0x0000000000400505 9 } //对应retq语句
(gdb) info registers rbp rsp
rbp 0x7fffffffe380 0x7fffffffe380
rsp 0x7fffffffe378 0x7fffffffe378
(gdb) disassemble foo
Dump of assembler code for function foo:0x00000000004004e7 <+0>: push %rbp0x00000000004004e8 <+1>: mov %rsp,%rbp0x00000000004004eb <+4>: sub $0x8,%rsp0x00000000004004ef <+8>: mov %edi,-0x4(%rbp)0x00000000004004f2 <+11>: mov %esi,-0x8(%rbp)0x00000000004004f5 <+14>: mov -0x8(%rbp),%edx0x00000000004004f8 <+17>: mov -0x4(%rbp),%eax0x00000000004004fb <+20>: mov %edx,%esi0x00000000004004fd <+22>: mov %eax,%edi0x00000000004004ff <+24>: callq 0x4004cd <bar>0x0000000000400504 <+29>: leaveq
=> 0x0000000000400505 <+30>: retq从理论上来说，leaveq 应该正好是入栈的逆向过程mov %rbp %rsp; pop %rbp.
控制转移的恢复ret/retq
最后我们看看retq执行完毕之后，寄存器前后的变化。
(gdb) info registers rbp rsp rip
rbp 0x7fffffffe380 0x7fffffffe380
rsp 0x7fffffffe378 0x7fffffffe378
rip 0x400505 0x400505 <foo+30>
(gdb) disassemble foo
Dump of assembler code for function foo:
0x00000000004004e7 <+0>: push %rbp
0x00000000004004e8 <+1>: mov %rsp,%rbp
0x00000000004004eb <+4>: sub $0x8,%rsp
0x00000000004004ef <+8>: mov %edi,-0x4(%rbp)
0x00000000004004f2 <+11>: mov %esi,-0x8(%rbp)
0x00000000004004f5 <+14>: mov -0x8(%rbp),%edx
0x00000000004004f8 <+17>: mov -0x4(%rbp),%eax
0x00000000004004fb <+20>: mov %edx,%esi
0x00000000004004fd <+22>: mov %eax,%edi
0x00000000004004ff <+24>: callq 0x4004cd <bar> 0x0000000000400504 <+29>: leaveq
=> 0x0000000000400505 <+30>: retq End of assembler dump.
(gdb) si
main () at main.c:13
13 return 0;
(gdb) info registers rbp rsp rip
rbp 0x7fffffffe380 0x7fffffffe380
rsp 0x7fffffffe380 0x7fffffffe380
rip 0x400519 0x400519 <main+19>这里我们得到几点结论： 1. retq指令的调用，导致出栈了一个8位的数，这个就是调用者的下一条指令。 2. retq调用之前，已经处在调用者的栈帧。retq的调用，仅仅是一个栈上保存的地址存放到rip寄存器。 3. 对比main和foo函数的末尾，我们可以看到有细小的差别：main函数栈的销毁仅仅有push %rbp一句，但foo函数的结尾是leaveq。导致这一差别的原因是main函数建立调用栈之后，并没有移动rsp.
总结

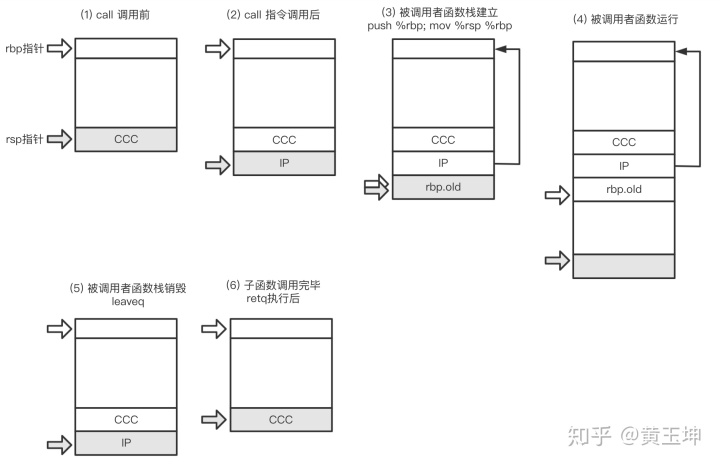

函数调用过程中栈的变化如图
我们可以看到子程序调用之前和之后（1&6），函数栈是没有任何变化的，有变化的在于rip等相关寄存器的值；call指令执行之后与ret指令执行之前，函数栈也是相同的，而ret指令之所以能转交控制权，是因为ip的值被保存到栈上。 这里我们可以看到，栈不仅仅有保存的局部变量数据，也有对控制转移指令至关重要的寄存器临时存储。一旦栈被写坏，控制转移指令就无法正常执行。下一节，我们将讲解与栈相关的控制转移指令被写坏的场景。
