网友邮来一个红外学习模块，玩起来还不错，利用它可以把我家的电视、空调控制起来，今天给大家分享一下这个模块的调试过程，如果手里没有USB转TTL模块的，可以利用咱们的最小系统核心板，自己制作一个USB转TTL模块哈。

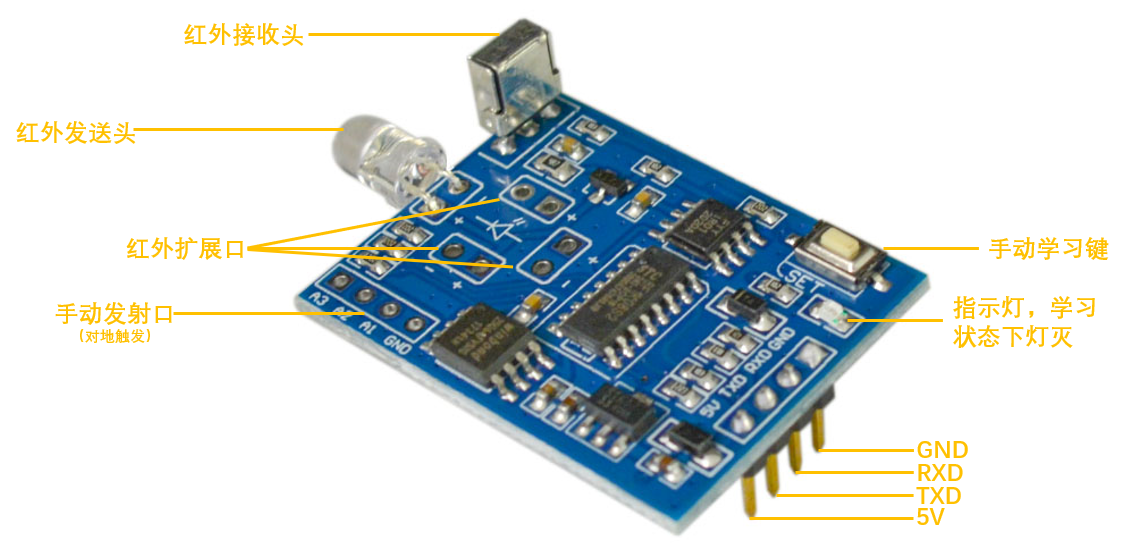

功能特点
-
波特率、通信指令地址可修改，默认为9600bps，可选4800、57600、19200、115200。
-
通信协议5字节指令，操作简单，自带存储可掉电保存红外信号，调用简单。
-
可扩展并联6个红外发射头，实现全方位控制。
-
远距离学习解码、远距离控制，发射距离远达10米。
-
支持读出236字节红外数据（非源码）及写入红外数据，方便于量产和修改。
-
支持修改指令帧头，可结合485实现组网多个模块分别控制。
-
具备3路手动触发口，带专用脱机学习按钮，可脱离串口实现按键触发发送。
常用应用方案
- 单片机+IR03T模块—>实现智能家居控制家电
- WiFi串口模块+IR03T模块—>实现远程控制红外电器
- USB转串口+IR03T模块—>实现电脑控制红外设备
- 蓝牙串口模块+IR03T模块—>实现手机、平板控制红外设备

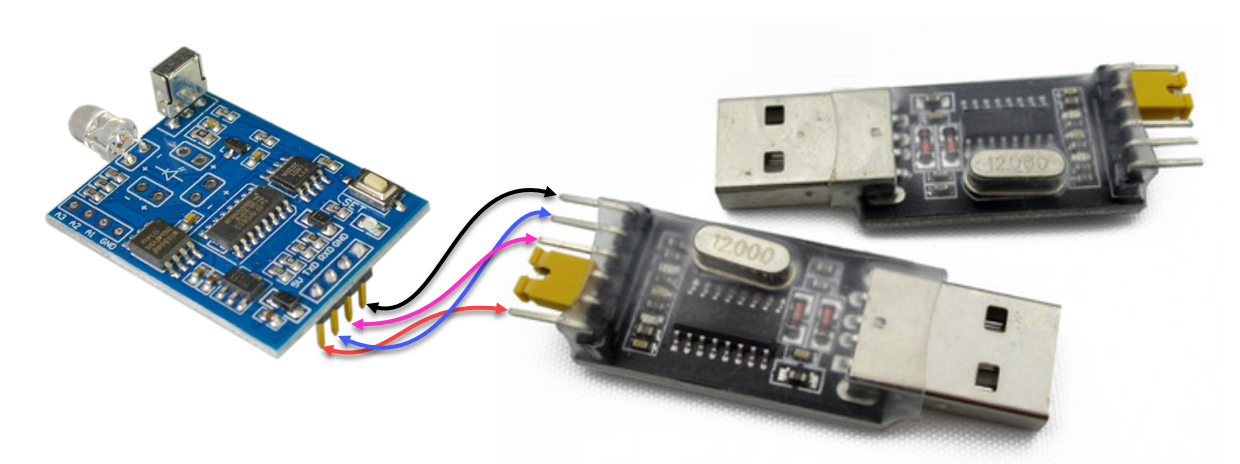

接线
注意：有的USB转TTL模块可能跟这个红外学习模块不兼容，如果调试过程中遇到困难，可以换一种USB转TTL尝试一下。

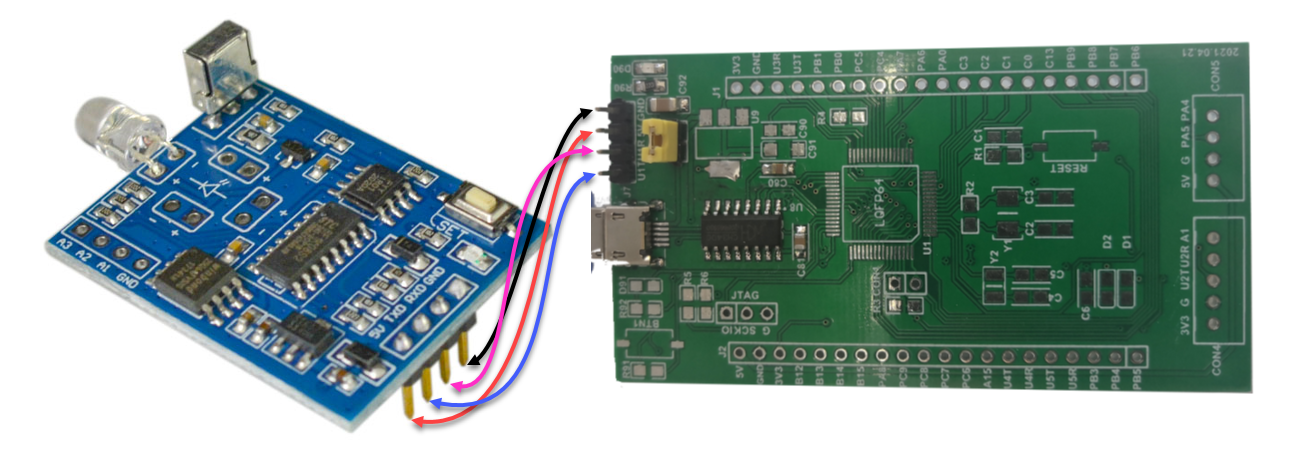

上面两种连接方式，我都测试过，完全没有问题。
测试流程（电脑端）
- 1、安装USB转TTL驱动（CH340）—需要购买或自带次工具；
- 2、将红外模块与USB转TTL连接并插入电脑。（注意RXD接TXD）；
- 3、打开电脑串口调试助手，选择好波特率和COM口后打开；
- 4、发送学习指令FA FD 01 00 DF，指示灯熄灭 ，进入学习状态；
- 5、遥控器距离20cm对准模块的红外接收头按下要解码的按键，指示灯亮起，学习完成；
- 6、如要利用红外模块发射红外信号，只需要用对应通道的发射指令FA FD 02 00 DF,通过串口软件发送给模块即可还原出对应的红外信号。

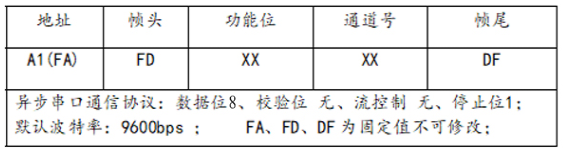

串口通信协议
进入通道学习状态
FA FD 01 xx DF ==> 反馈A1，学习完成后反馈A2
其中：xx 为通道号，范围00~FF；代表将当前信号存储到某个位置；
例如：
FA FD 01 05 DF – 将当前红外信号学习并存储于5号通道。
操作的时候，先发送上述指令，串口助手收到反馈A1，然后再将待学习的红外信号，对着模块的红外接收头，发射红外信号，学习完毕或超时，串口助手中会收到反馈A2。
指令的帧头使用A1也可以，即 A1 FD 01 00 DF 也可以被红外学习模块正确识别到的。
指定通道发射
FA FD 02 xx DF ==> 反馈F1
其中：xx 为通道号，范围00~FF；代表将当前位置的数据还原为红外信号发出；
例如：
FA FD 02 05 DF – 发射5号通道存储的红外信号。
修改波特率
FA FD 03 xx DF ==> 反馈A3
其中：xx 为波特率序号，范围1~5；不同序号对应不同波特率；
例如：
| 波特率序号 | 波特率 |
|---|---|
| 01 | 4800 |
| 02 | 9600（默认） |
| 03 | 19200 |
| 04 | 57600 |
| 05 | 115200 |
修改帧头
FA FD 04 xx DF ==> 反馈A4
其中：xx 为待修改的指令帧头，范围：00~FF；FA为通用帧头不可修改，修改的是备用帧头A1；
举例：
FA FD 04 01 DF – 改为01帧头。
FA FD 04 A1 DF – 改为A1帧头。
注意：帧头修改一般用于485组网功能，一个主控连接多个红外模块，根据不同的帧头进行区分。
普通用户只用到1个红外的场景，一般不需要修改。
擦除指定通道记录
FA FD 05 xx DF ==> 反馈A5
其中：xx 为通道号，范围00~FF；代表要擦除信号的通道位置；
举例：
FA FD 05 00 DF – 将通道号0的信号擦除。
FA FD 05 0A DF – 将通道号10的信号擦除。
注意：每个通道学习时，不需要先做擦除操作，可以重复写入，新写入的数据将覆盖原有数据。
读出指定通道数据
FA FD 06 xx DF ==> 反馈236字节
其中：xx 为通道号，范围00~FF；将当前信号数据输出到串口；
举例：
FA FD 06 00 DF – 将通道号0的236字节数据由串口输出。
FA FD 06 11 DF – 将通道号17的236字节数据由串口输出。
输出格式为：FA FD 07 xx 230字节数据 DF DF
其中：xx 为通道号，范围00~FF。

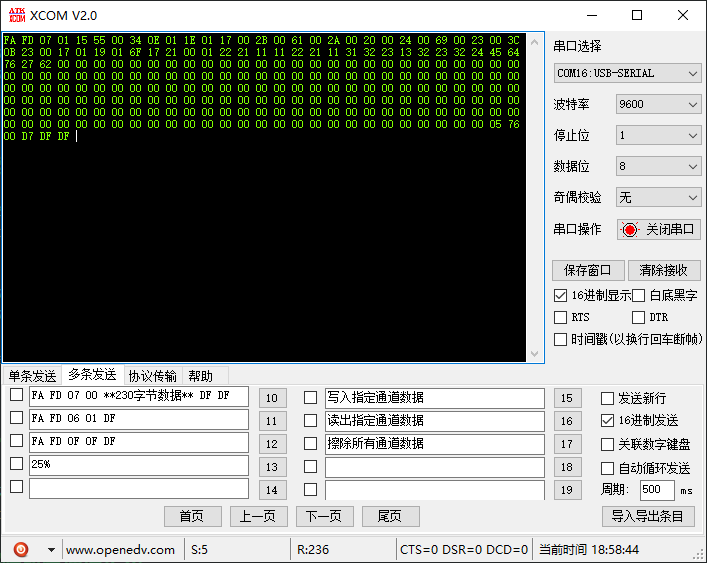

读取通道00内的数据：
读取通道01内的数据：
注意：每个通道学习时，不需要先清除，可以重复写入，将做覆盖处理。
写入指定通道数据
FA FD 07 xx **230字节数据** DF DF ==> 反馈A7
其中：xx 为通道号，范围00~FF；将当前信号数据写入到通道位置；
擦除所有通道记录

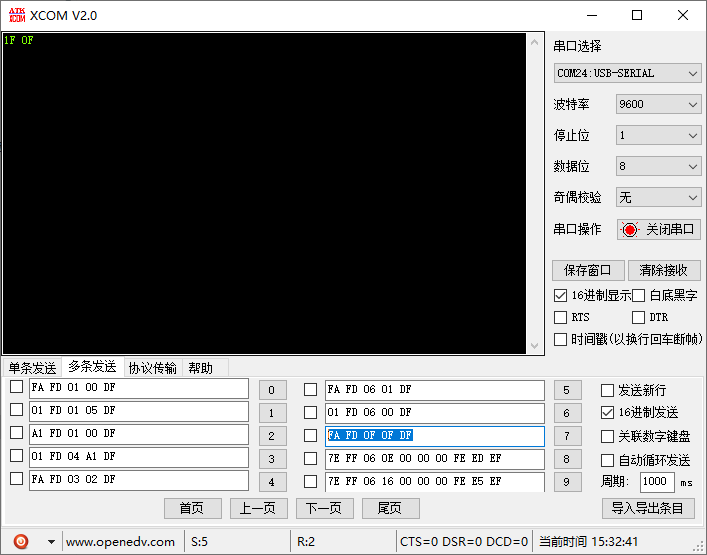

FA FD 0F 0F DF ==> 反馈1F代表开始擦除，约13秒后，反馈0F代表擦除完成
其中：xx 为通道号，范围00~FF；将存储的所有信号数据擦除。
