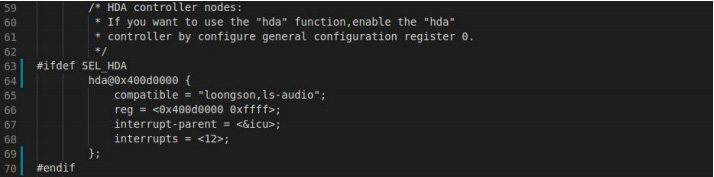

龙芯 LS2K1000 自带了一个 HDA 控制器，我们可以用他来连接开发板的声卡，所以我们需要在设备树里

面配置 HDA 的设备节点，打开 Targets/LS2K/conf/LS2K.dts 设备树文件，取消注释掉 HDA 的设备节点，然后

添加条件编译选项，如下图所示：

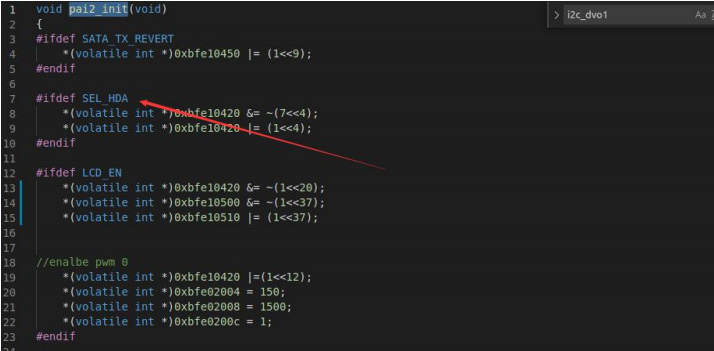

为什么这里要使用宏定义 SEL_HDA 呢，因为在 BSP 的 Targets/LS2K/ls2k/pai2.c 文件的 pai2_init 函数中使

用宏定义 SEL_HDA 来对 HDA 的管脚进行了初始化，如下图所示：

第 8 行代码*(volatile int *)0xbfe10420 &= ~(7<<4);先对寄存器的第 4，5，6 位清零，然后第 9 行代码

*(volatile int *)0xbfe10420 |= (1<<4);将第 4 位置 1，置 1 就是将管脚的复用设置为 HDA,为什么要先清零然后

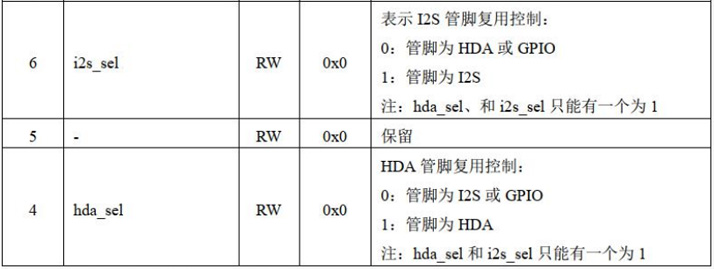

在置 1 呢？我们来看下数据手册，如下图所示：

通过数据手册我们可以看出，bit4 和 bit6 不能同时为 1，所以这里先清零然后在将 bit4 置 1 是为了避免

同时为 1 的情况。

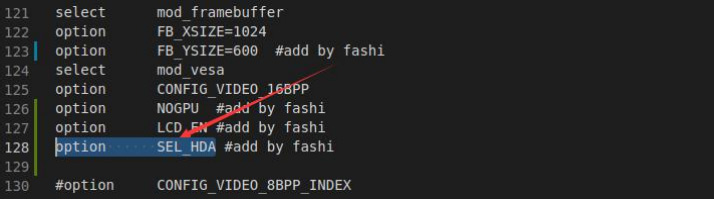

接着我们要在定义这个宏定义来打开对HDA的初始化，打开Targets/LS2K/conf/ls2k文件，添加代码option

SEL_HDA，如下图所示：

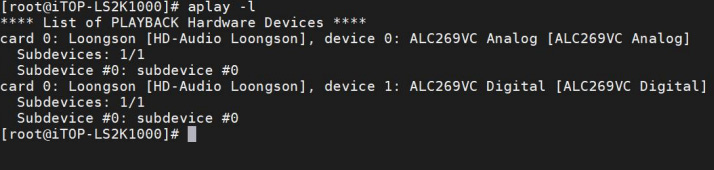

这样，我们就成功配置完了声卡。我们将 pmon 烧写到开发板并启动文件系统，输入命令 aplay -l，可

以看到已经成功识别到了声卡，如下图所示：
