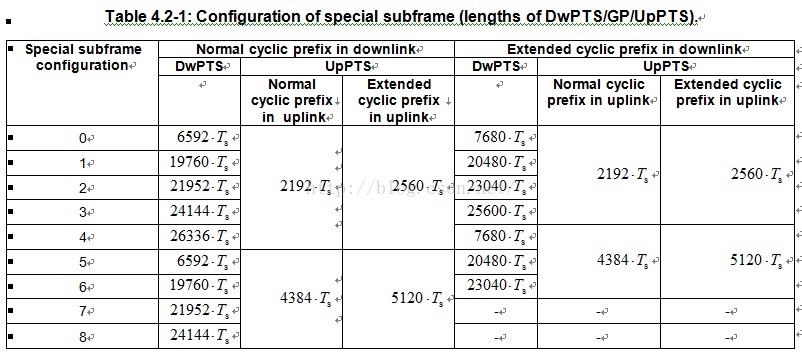

在3GPP36.211中，有关于TDD-LTE特殊子帧的配比，但这个配比表给出的是以Ts为单位的！并没有给出直观的符号配个数配比。对于这个表，如何换算成符号个数的配比那。



首先要了解帧结构以及符号长度，可以参考我的博客：“LTE帧结构----符号长度 ”一文

所以对于normal CP前缀的OFDM符号来说：

第一个OFDM+CP的长度=2048+160=2208Ts

剩余6个OFDM符号+CP长度=2048+144=2192TS



对于EXTENDE CP前缀的OFDM符号来说：

一个OFDM+CP长度=2048+512=2560Ts.



所以：

1.对于Normal CP的OFDM符号来说：

如果DWPTS长度<15360(也就是1个时隙），那么所占有的符号数n为：160+144*(n-1)+2048*n=Dwpts长

则n=(dwpts-16)/2192



如果DWPTS长度>15360(也就是1个时隙），那么所占有的符号数n为：160*2+144*(n-2)+2048*n=Dwpts

则n=(dwpts-32)/2192



例如Dwpts=6592Ts,则n=3

例如Dwpts=21952Ts,则n=10



UPpts由于没有超过1个时隙，所以2192就是1个OFDM符号，4384就是2个符号（4384/2192）



2.对于EXTENDED CP的OFDM符号来说，每个OFDM符号+CP的长度是固定的=2560Ts，

OFDM符号数=DWPTS/2560



GP符号数=14（2个时隙14个OFDM符号）-DWPTS符号-UPPTS符号

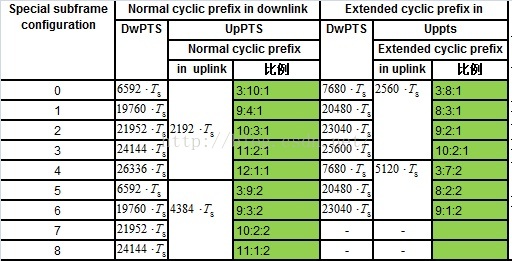

最后按规则计算下来比例为：
